施耐德PLC远程监控案例
- 2018-06-09 14:16:00
- jucheng 原创
- 2170
项目背景:
深圳某项目,要求本地多终端能监控九台机组的运行信息和水位测量信息,并能通过手机APP无线远程监控机组运行信息和水位信息
项目介绍:
该项目9个机组控制plc,2个测量水位信息的plc,一个公用plc,共12台,plc型号为TWDLC-E40DRF,项目需要现场触屏监控,中控室电脑组态监控和手机APP远程监控
实施方案:

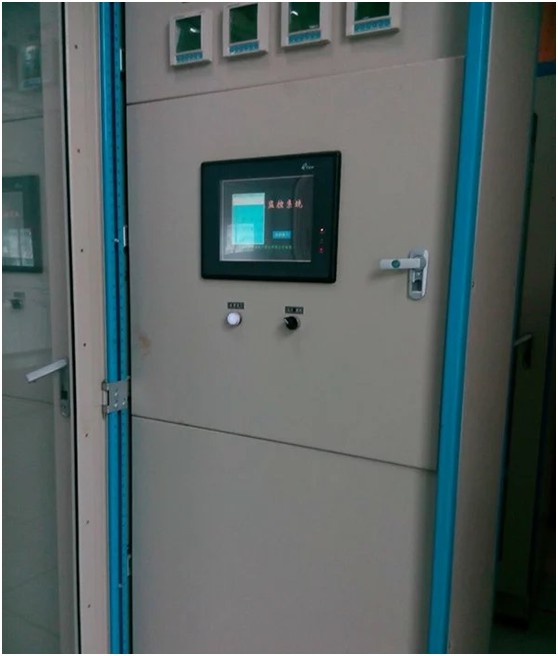

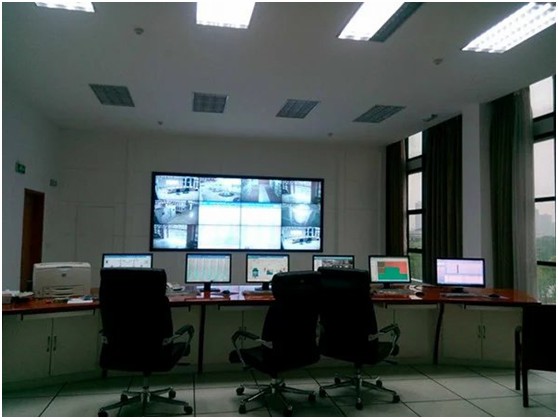

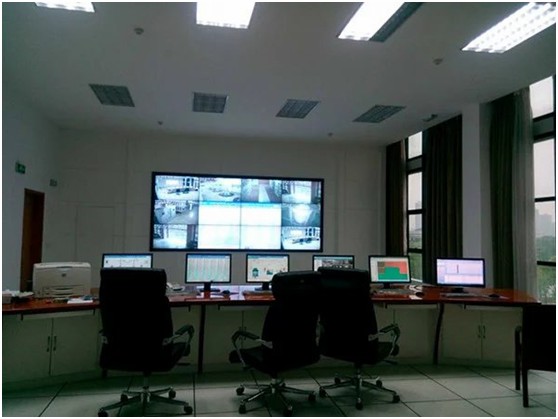

中控室采用两台电脑组态监控,控制柜上一个触屏组态监控。
巨控的 GRM500 模块采集机组和水位测量的监控信息,传送到巨控的云服务器平台,手机 APP 通过云服务器平台实现远程实时监控。
电脑、触屏、 GRM500 模块和 plc 通过以太网口接入路由器进行通讯,电脑、触屏和 GRM500 模块作为 modbus 客户端, 12 个 plc 作为 modbus 服务器,通讯协议采用 modbus tcp 协议。
实现功能:
1、采用一个GRM500模块同时监控现场12个plc,并将所需要监控的信息传到巨控与服务器平台,需要监控的信息量高达302个;
2、GRM500上网模式采用有线上网为主,4G卡上网为辅,当有线上网出问题时,自动切换到4G通讯,保证远程监控的可靠性;

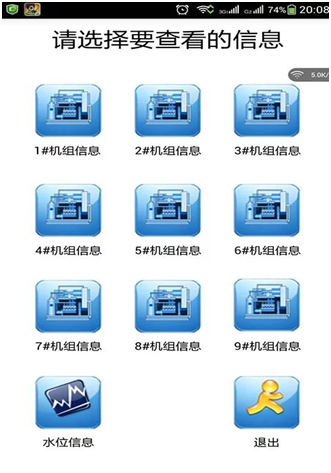

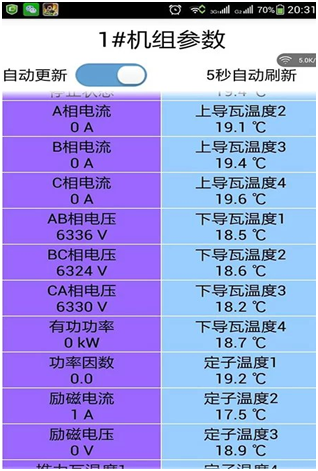

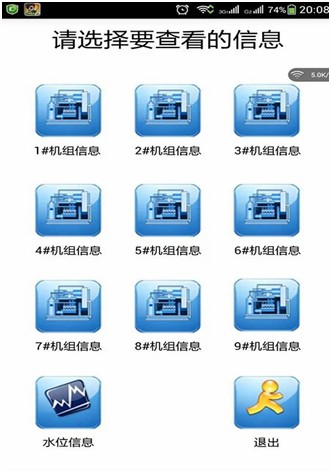

3、用户自行开发手机APP,巨控提供标准的web协议,实现手机APP实时远程监控;WEB接口简单实用,在本项目中,手机开发人员对PLC通讯细节无需任何了解,二个工作日即开发出APP监控软件;
4、客户能通过网页浏览器登录巨控云服务器,进行实时监控,也能通过短信查询和控制监控参数;
5、当运行参数异常时,通过短信报警或语音拨号及时通知值班人员;
6、现场采用两台电脑和一个触屏通过组态同时监控系统运行。

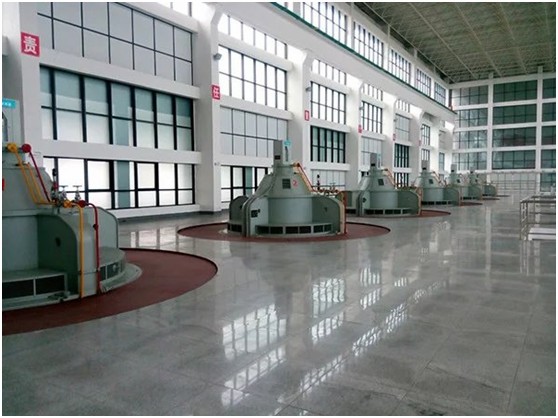

项目现场图片展示:
