AB系列PLC程序远程上下载、调试方法

AB(Allen-Bradely)是罗克韦尔（ROCKWELL）集团下专门研发和生产PLC的公司，在PLC领域已经有几十年的历史，是世界上资历最深的PLC供应商之一。AB的PLC产品以涉及面广、通讯能力强、功能强大而著称。产品有以下几个系列：Micrologix、Flexlogix、SLC500系列、CompactLogix系列（使用RSLogix5000编程软件）、ControLogix系列。

AB 的EtherNet/IP是一种开放的工业网络标准，支持隐式和显示的信息通讯，使用商业、现成的EtherNet设备和物理介质。
随着网络通讯的发展， PLC程序远程上下载、调试的技术已经非常成熟和稳定，该技术能帮助工程师远程进行设备维护，排除故障，使工程师不在忙于路途来回奔波，极大缩短了排故时间，提升了生产效率。下面我们介绍如何实现AB系列PLC程序远程上下载、调试方法。

一、完成AB系列PLC程序远程上下载、调试需要的硬件、软件

1、可以运行Rockwell Software、GVCOM3的软件并能上网的电脑一台。

2 、AB的PLC一台

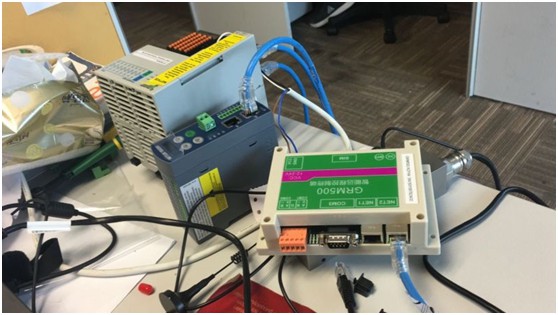

3 、巨控GRM500远程控制终端一台。AB的PLC通过网线连接GRM500网口，GRM500通过4G、有线或者wifi任意一种方式上网。

二、完成 AB 系列 PLC 程序远程上下载、调试需要的硬件、软件

1、Rockwell Software软件一套；

2 、巨控GVCOM3软件；

三、AB系列PLC程序远程上下载、调试方法

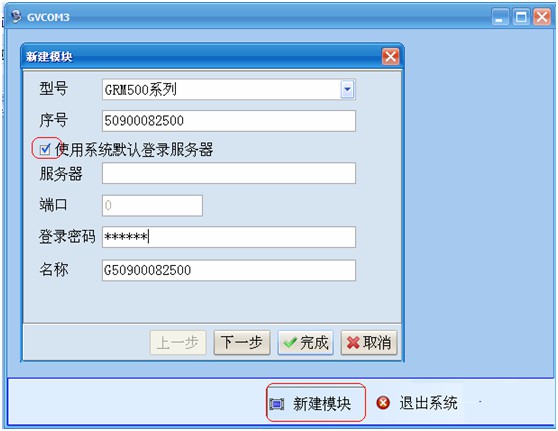

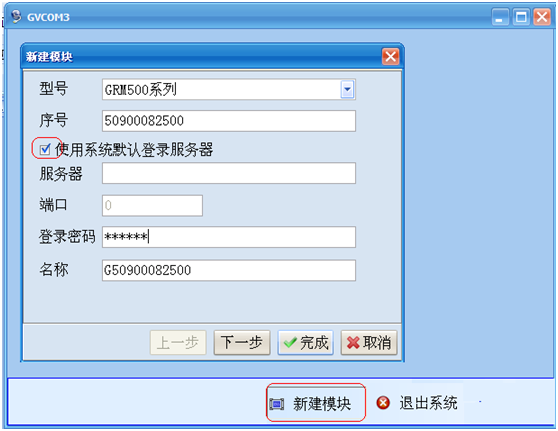

1、电脑上运行GVCOM3软件，点击下面的“新建模块”，输入GRM500模块11位序号和密码。

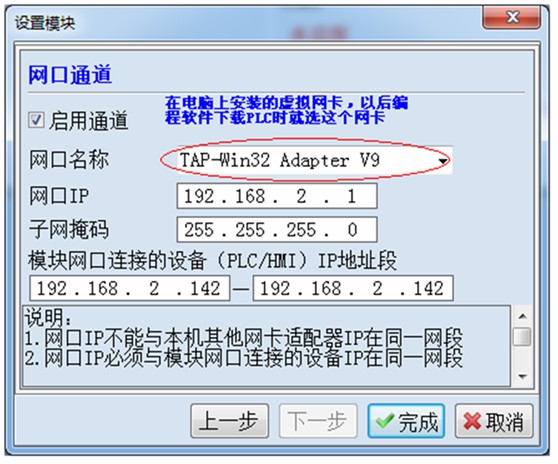

2、点击“下一步”，因为AB系列 PLC的编程口是通过GRM的网口连接，直接点下一步，多点几次，直到出现网口通道。

网口名称：选择安装好的虚拟网口 TAP-WIN32 Adapter V9,如果没有，点下拉框自动新建即可。
网口IP：该IP只要求和你远程PLC 的IP一个网段，并且和其同网段的设备不冲突即可。如上图，和网口连接的远程PLC地址为192.168.2.142，网口IP随便设置为该网段的一个IP，和这些PLC不冲突即可。
子网掩码：255.255.255.0。
网口连接设备的IP地址段：也就是你要 远程下载PLC的IP(可以是一个IP，如果有多个PLC，也可以是一个IP段)
设置好后点击完成，回到GVCOM3的运行界面。

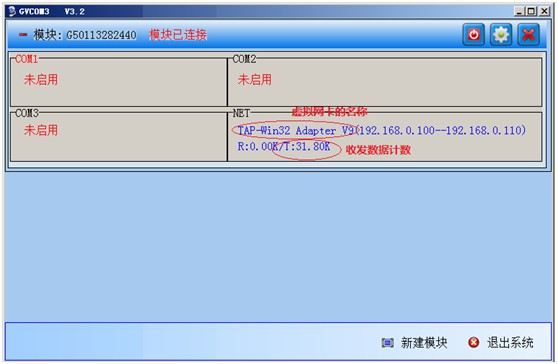

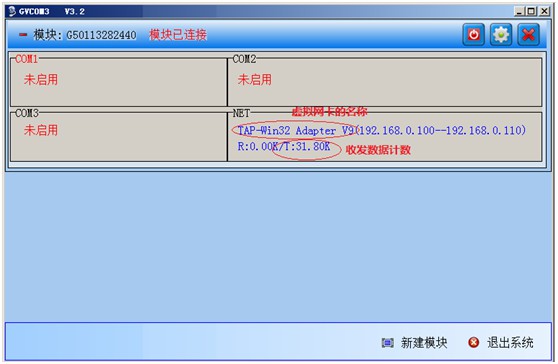

3 、点击GVCOM3 ， 出现如下图所示 “ 模块已连接 ” 时表示可以远程下载 AB 的 PLC 。

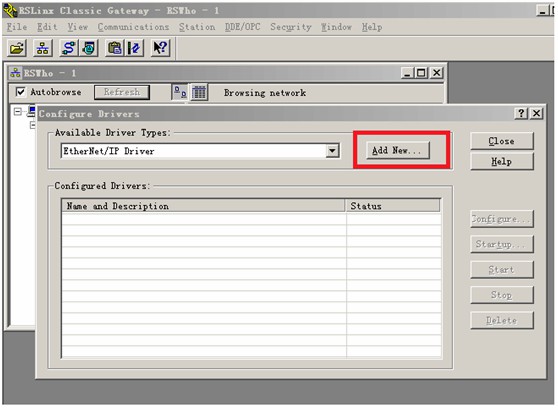

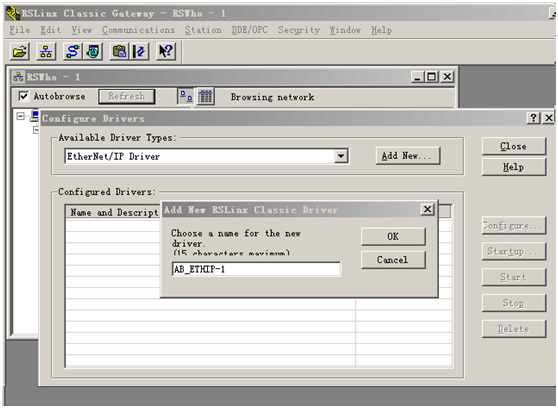

4、 AB的RSLinx Classic软件，打开Configure Drivers对话框，如下图所示，选择“Ethernet/IP Driver”，点击“Add New…

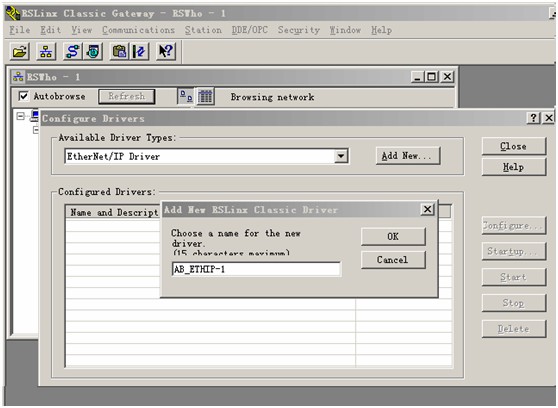

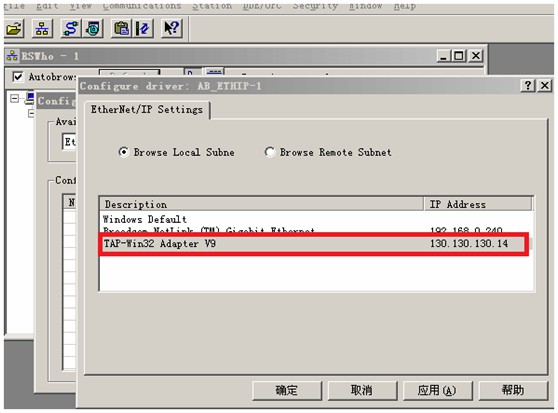

   5、点击OK。点击“Configure…”，选择模块网口通道使用的网卡适配器TAP-WIN32 Adapter V9，点击“确定”。

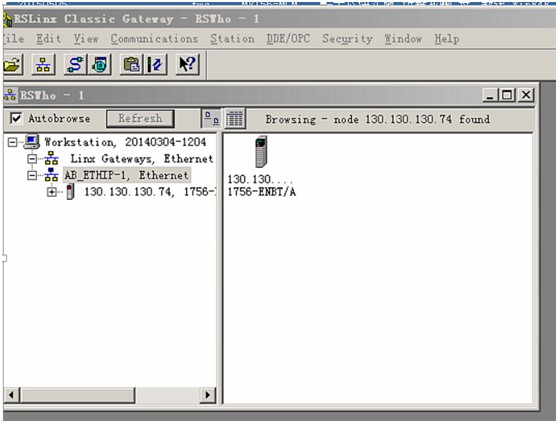

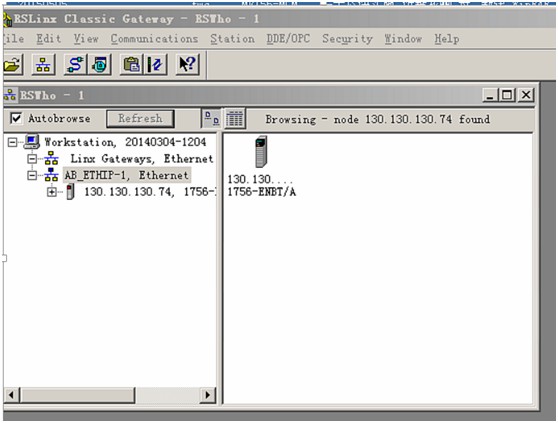

6、在AB的RSLinx Classic软件中找到AB系列PLC后即可上传、下载程序

五、 GRM500系列PLC程序远程上下载、调试方法的特点

1、巨控GRM500远程控制终端无需固定IP，联网方式灵活，4G、WIFI、有限均可，不受设备现场条件限制；

2 、操作简单，远程终端配置的GVCOM3软件，自动在电脑上虚拟成一个com口和一个虚拟网卡，软件自动实现虚拟网卡和PLC的远程通讯连接；

3 、远程调试和下载程序的时候，只需要在AB的编程软件中调用虚拟网卡即可，中间的远程连接均有软件自动完成，只要保证远端硬件联网，还有PLC的IP地址正确，所有操作和现场操作一样；

4 、GRM500支持西门子、三菱、欧姆龙、施耐德、台达，永宏、信捷等市面基本所有主流PLC的程序远程调试和上下载。
