比PLC梯形图更简单！例说GRM200强大的逻辑功能

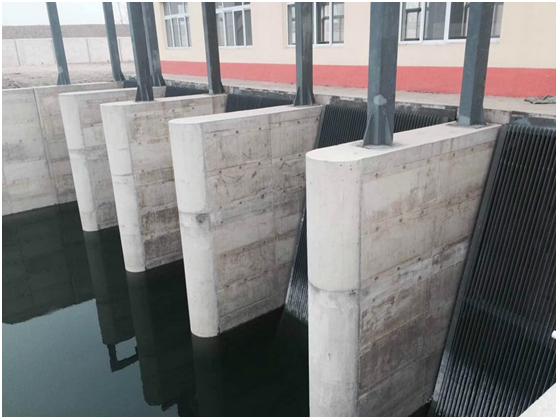

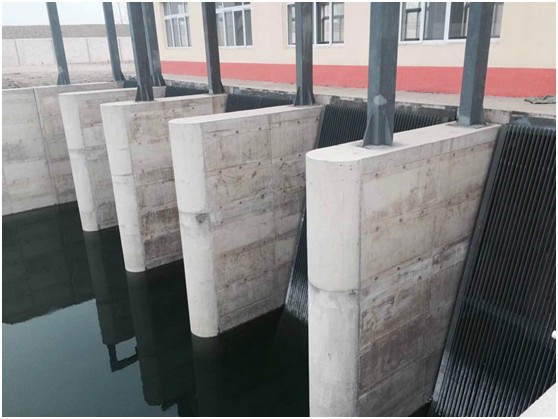

湖南某客户使用 GRM200做水泵远程自动控制，为了降低成本，利用模块本身带的输入输出和内置的逻辑功能取代PLC.
GRM200具备8输入（模拟和数字可选），4输出，内置了基于表达式的逻辑功能，比梯形图更为简单易懂， 在完成无线通讯的同时，完全可以当成一个小型PLC使用，极大的提高了系统的性价比和可靠性。

硬件配置和功能如下：

1：液位传感器接入GRM200自带的模拟量输入， 4-20mA对应0-20米水位量程。

2：在当前水位达到高水位7米时，启动水泵，低于低水位5米时要求停止水泵。水泵直接用GRM200的继电器输出控制。

3：水泵的故障开关信号接入GRM200自带的开关量输入，闭合表示水泵有故障。

4： 通过手机网页能查看水泵，水位的情况。水泵有故障时，值班人员可以收到短信和报警。

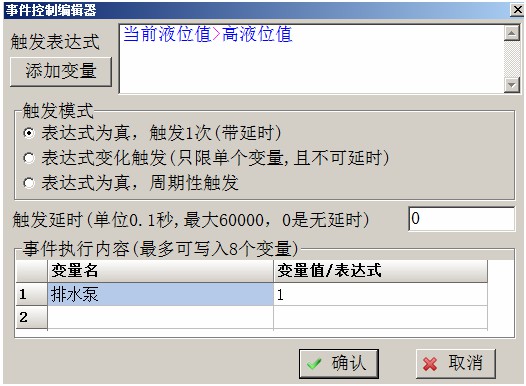

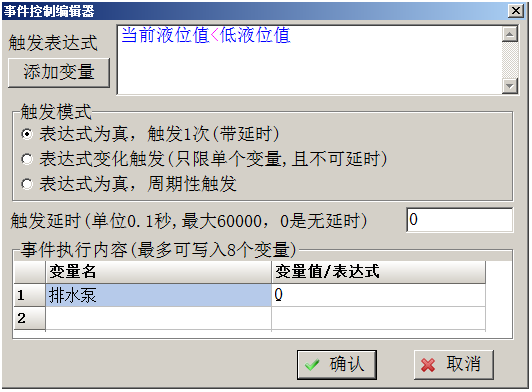

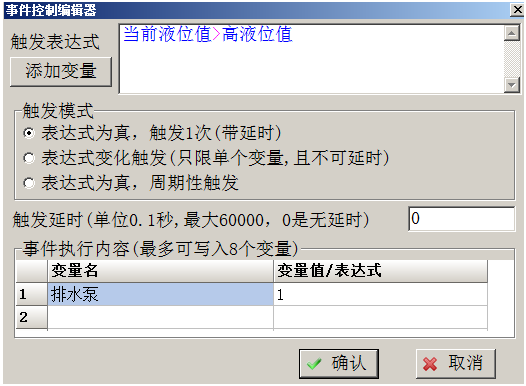

客户自行编写的GRM200控制逻辑如下：

客户反应的问题：

现场干扰比较大，运行了几个月发现液位偶尔有波动，导致电机会出现频繁启停的情况。

巨控科技提出的解决方案如下：

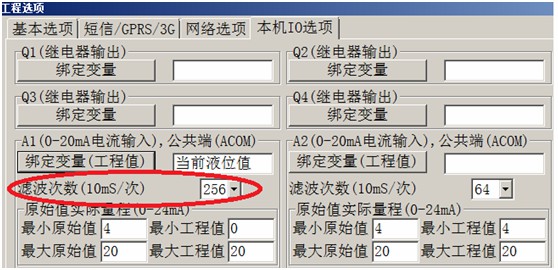

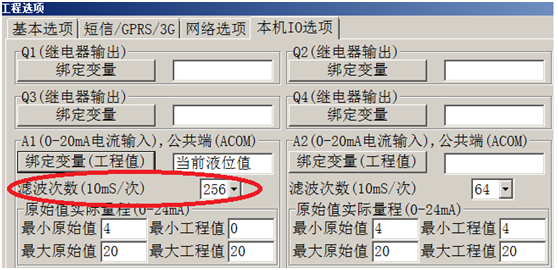

1：加大模拟量滤波次数，由64次改为256次，巨控采用均匀平滑滤波，可以有效减少随机信号干扰。

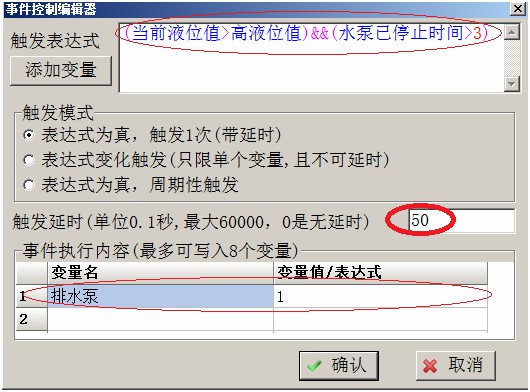

2：增加一个保护逻辑，电机必须停止三分钟以上才能再次启动，并加入5秒防抖动处理。

    GRM200采用C语言表达式的语法，非常简单易懂。

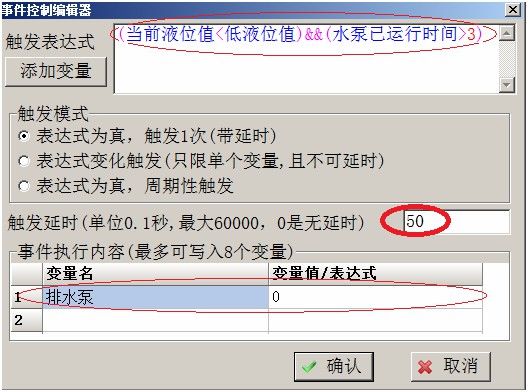

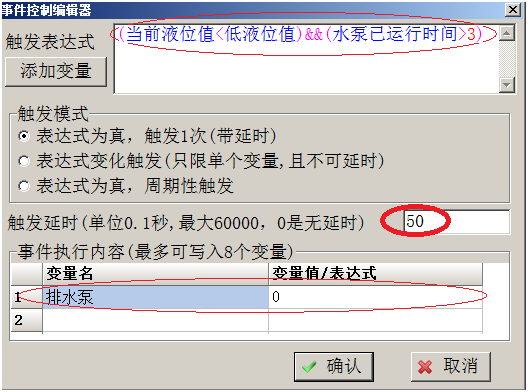

电机必须运行三分钟以上才能再次停止 ，并加入5秒防抖动处理 。

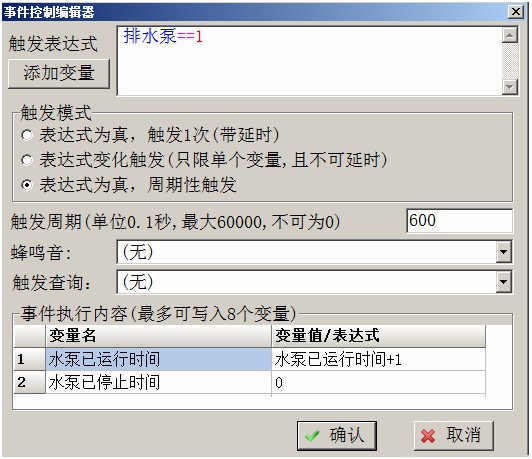

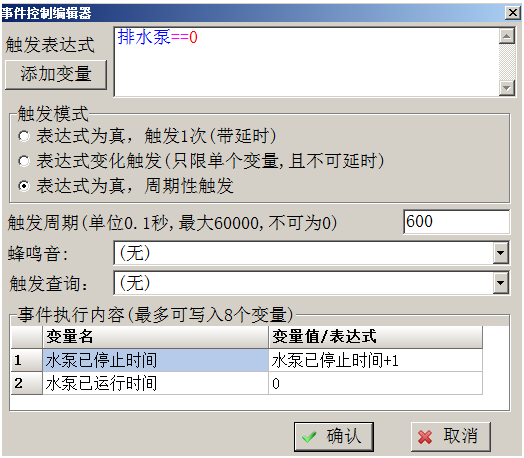

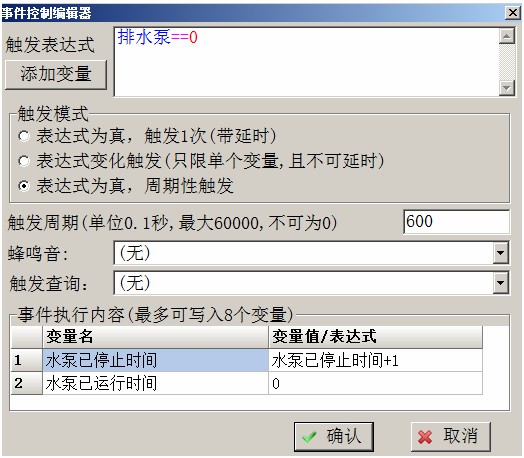

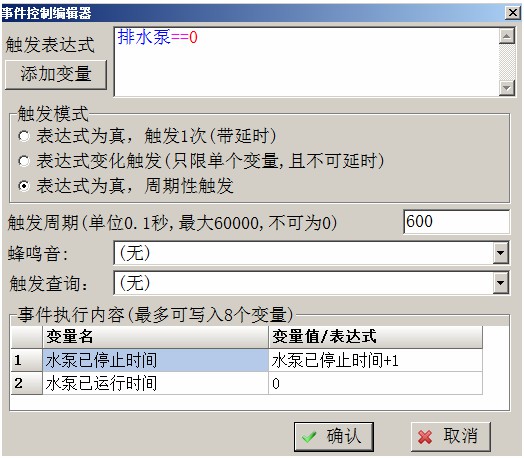

  下面是计算停止时间和运行时间的逻辑,GRM200可以轻松实现PLC计时器的功能

  通过GRM灵活的逻辑编程功能，解决了由于现场干扰带来的误动作！

高级应用：

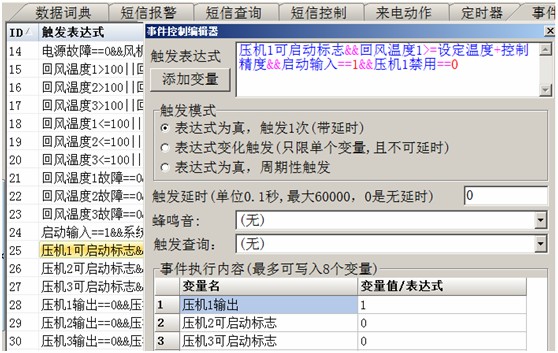

以上只是GRM200一个简单的逻辑应用，实际上利用GRM200可以实现非常复杂的逻辑功能，下图是利用GRM200的逻辑功能实现的一个3机头风冷空调的温度控制实例！

硬件上没有配备任何PLC，IO，模拟量，全部由GRM200提供！

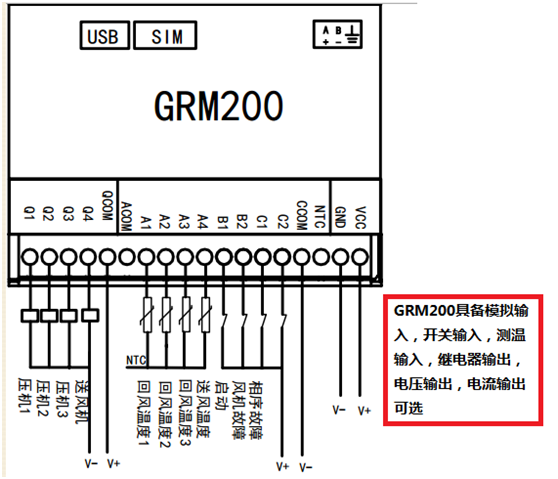

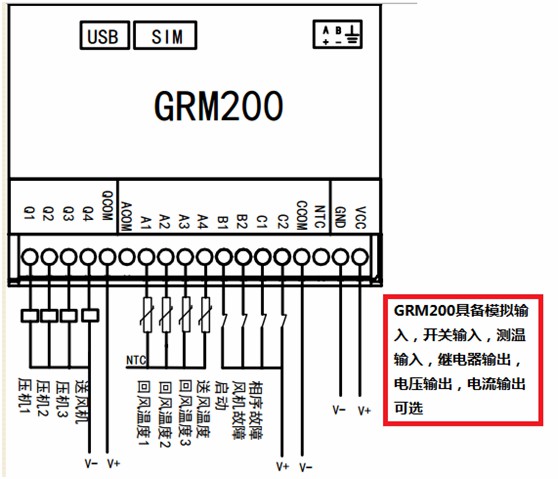

接线图如下：

使用了多达40个事件控制！虽然使用PLC梯形图也可以实现，但是用GRM200实现复杂逻辑，似乎还更加省事。
有兴趣可以联系巨控老陈索取GRM模块的工程文件。
