基于WINCC和S7-300的PLC无线通讯方案

网络架构

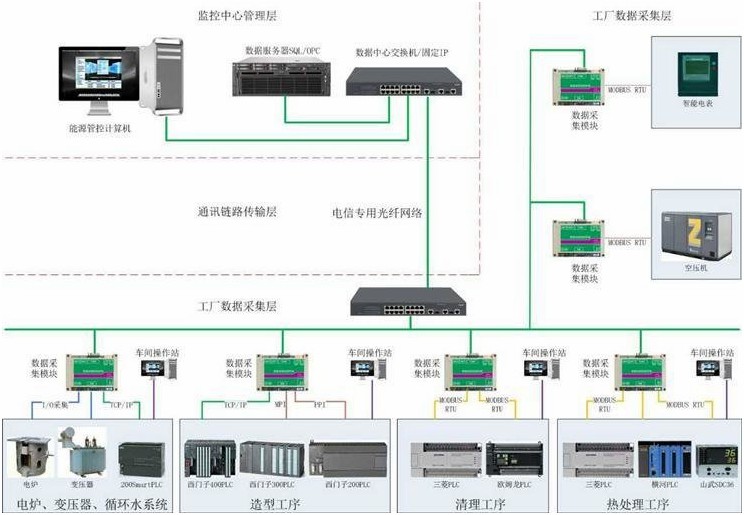

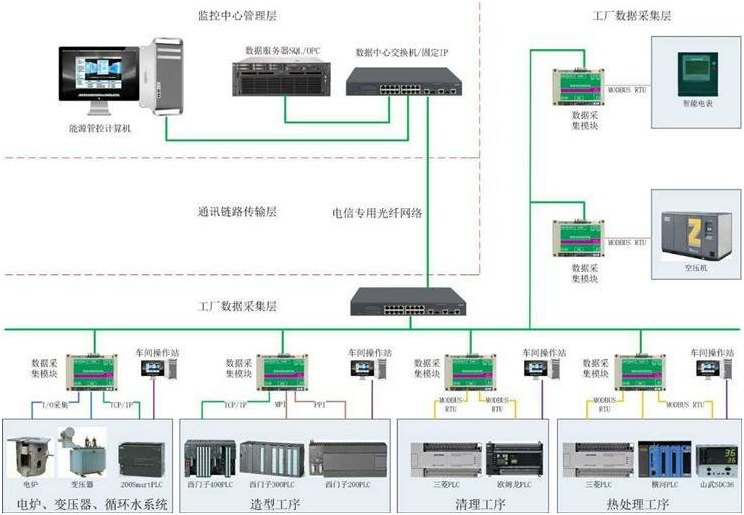

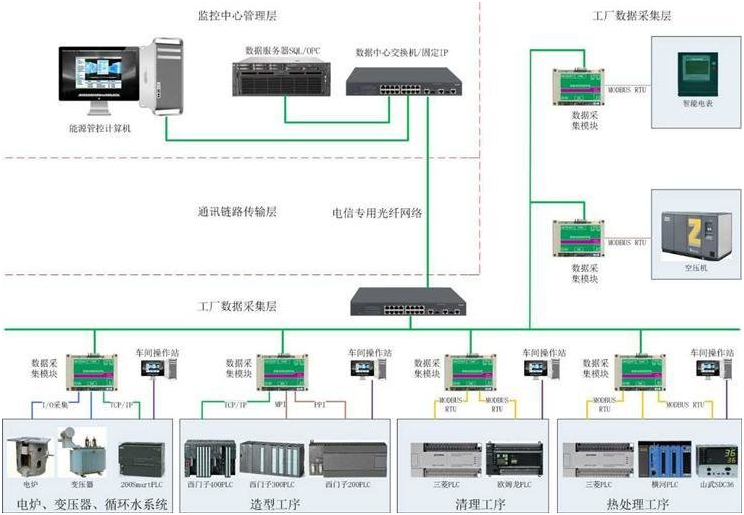

   GRM500无线通讯模块是巨控科技专用于PLC远程维护和监控的通讯模块。它使用3G,4G作为通讯手段，内置网页发布,一个模块可实现PLC的远程监控梯形图，上下载程序，局域网内监控，手机电脑网页浏览等。GRM500系业内首家采用WIFI、有线、3G、4G、短信、语音多重通讯相结合的方式，彻底解决传统无线模块不稳定的问题，并通过非透明传输的方式,实现多包并发采集，智能数据压缩等先进算法,极大提高了系统响应速度，降低50%以上的流量费用。GRM500也支持通过有线网络或WIFI接入，同样无需固定IP绑定域名。

方案特色：

   1：无需编程，无需数据中心服务器及固定IP，即可让电脑通过GPRS读写远程的PLC变量。
   2：首创非透明传输，采用多包并发采集，按需采集，智能数据压缩等技术，相对透传GRPS DTU降低50%流量，速度提高2.5倍。
   3：同时支持短信功能，GPRS、3G/4G无线以太网有线，WIFI远程访问，提高无线监控的可靠性。GPRS/以太网永远在线，自动重连。
   4：通过OPC接口支持任意组态软件，可免费提供巨控无限点组态。

功能概述：

1：短信功能，短信报警，控制催款，查询,具备 GRM200A全部短信功能，而且由于远程可以修改模块工程，所以可以远程随时修改短信内容， 收件人等。

   2：模块内置的网页功能，手机和电脑用网页直接查看PLC，修改PLC数据。只需简单的配置一下网页的样式，下载到模块即可使用。无需任何网页和网络知识。也无需任何服务器。

   3： 组态软件远程监控（可修改PLC数据，查看数据，历史数据报表，趋势图等），可以使用巨控免费组态，或者WINCC,组态王等 , 无需固定 IP 和任何端口映射。

   4：将 GRM500和PLC通过 485，232   或PLC以太网接口互联，在远程即可通过PLC编程软件监控梯形图，下载程序，通过组态软件远程监控PLC。支持的PLC 包括西门子，三菱，欧姆龙等通用 PLC , 也支持标准MODBUS协议以及国内外各种控制器协议。

通讯原理：

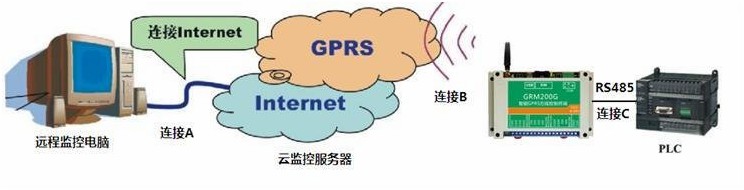

GRM500到远程监控电脑的整个连接分为三部分：

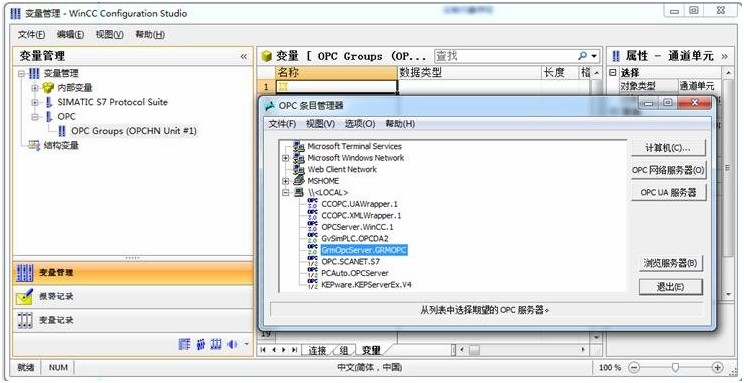

1.连接A:   即远程电脑到云监控服务器的连接，要求远程电脑能上网即可。远程电脑上需安裝巨控OPCSERVER，WINCC通过OPC接口从OPCSERVER访问远程PLC的变量.

2.连接B: GRM500G通过GPRS/3G/4G/以太网/WIFI到云监控服务器的连接。

3.连接C:   GRM500G通过485到PLC的连接。通讯协议根据不同PLC有所不同。GRM500支持西门子S7-200，SMART200，S7-1200，S7-300，S7-400，S7-1500，三菱FX/Q系列PLC，欧姆龙全系列PLC，台达PLC，LGP，LC等, 及MODBUS协议。

软硬件要求

完成远程监控的需要的硬件：

   1.GRM500G一台（插入开通GPRS的SIM卡或者有线上网或者WIFI）

   2.GRM500G下载线及24V电源

   3.可以上网的电脑一台，无需固定IP ,可以是任何上网方式。

完成远程监控的需要的软件：

1.GRM500工程配置软件 GRM Developer

2.巨控 GrmOpcServer 软件包，请咨询QQ405321992或者从巨控公司网站上下载。

3.WINCC组态软件

完成远程监控的方法：

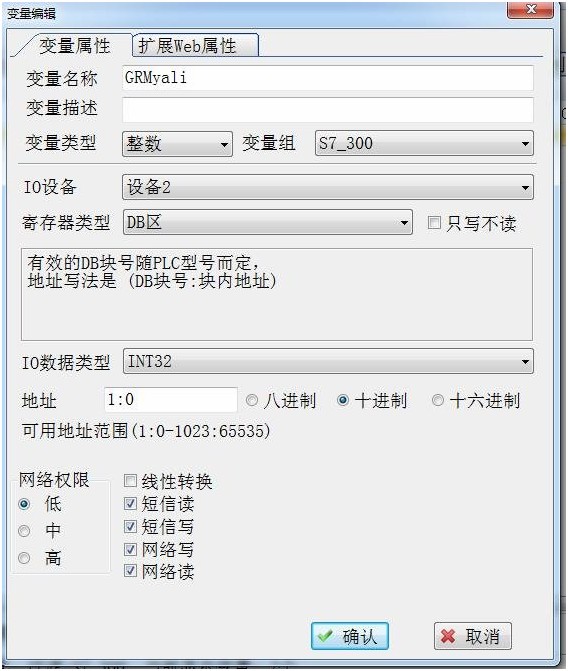

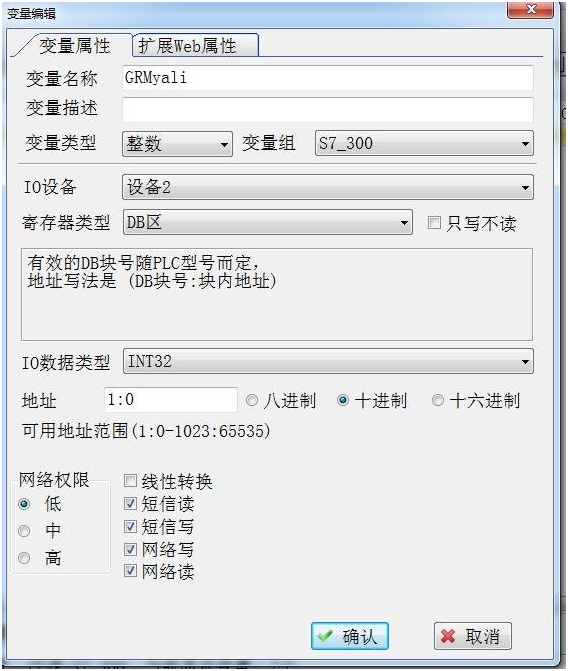

1. 使用 GRM500 工程配置软件 GRM Developer 完成 GRM500G 的工程开发和下载，如配置需要远程监控的变量，及对应的 PLC 寄存器地址。

2.GRM500G开发下载完毕后，插入SIM卡或者拉跟网线或者WIFI，使之登陆到云监控服务器。

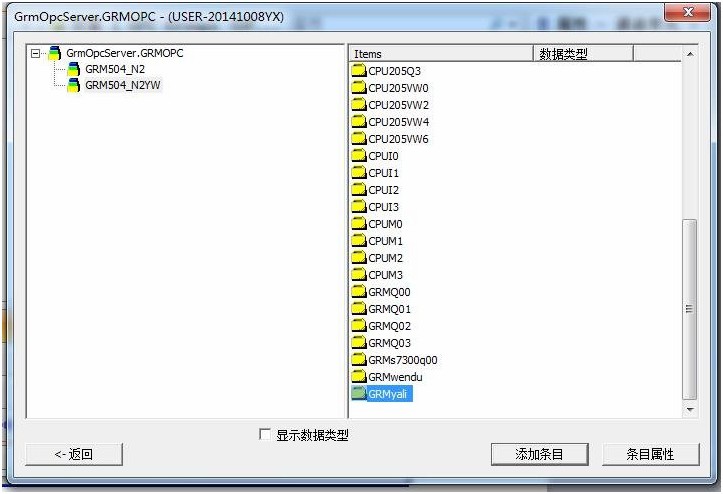

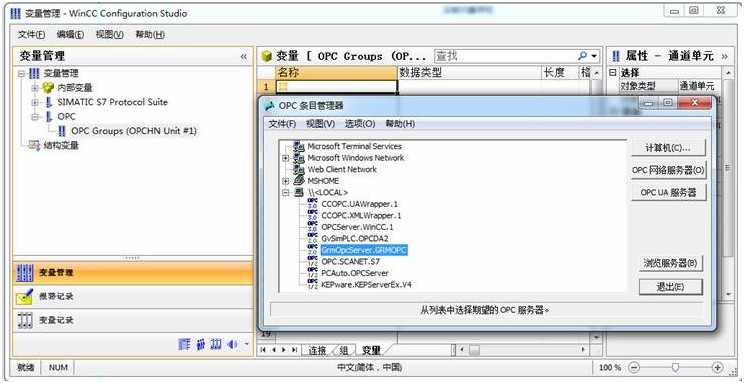

3.使用控GrmOpcServer软件包中的GRM OPC管理器配置监控端，并刷新设备，将GRM500G的变量更新到本地OPC服务器。

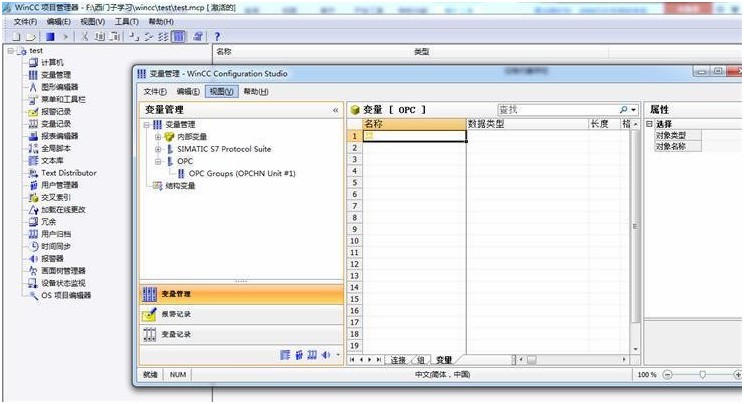

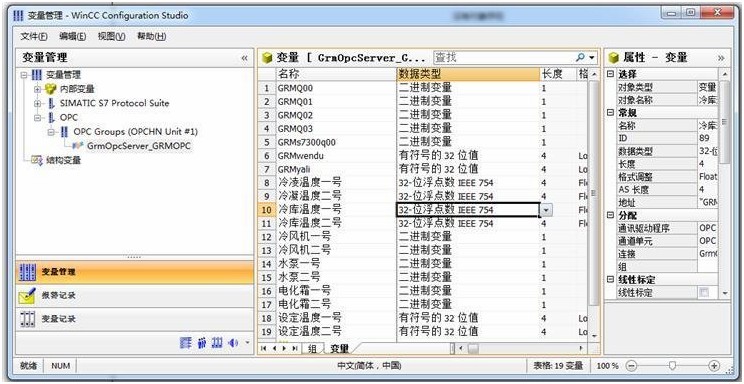

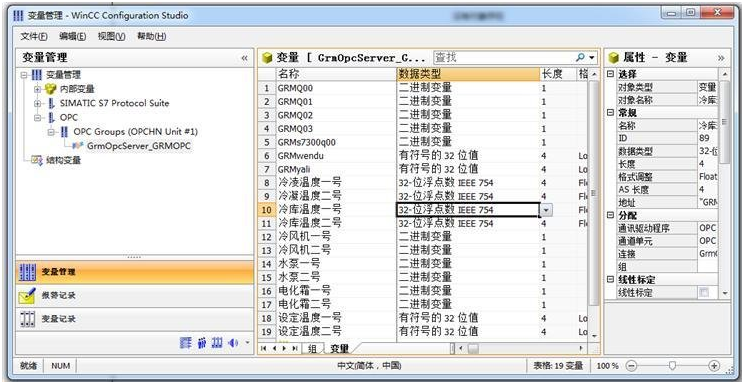

4.使用组态软件开发工程，将组态软件的变量关联到对应的OPC寄存器。

5. 运行组态软件，即完成开发。

所需费用

1. 若需要远程监控PLC的100个变量，3秒钟更新一次数据，监控电脑24小时开机（和同时监控的电脑的台数无关），一个月大概需要100－200M流量(约15元)。

2. 购买GRM500G无线模块一个。

3. 如果使用短信功能，短信费用1毛1条。

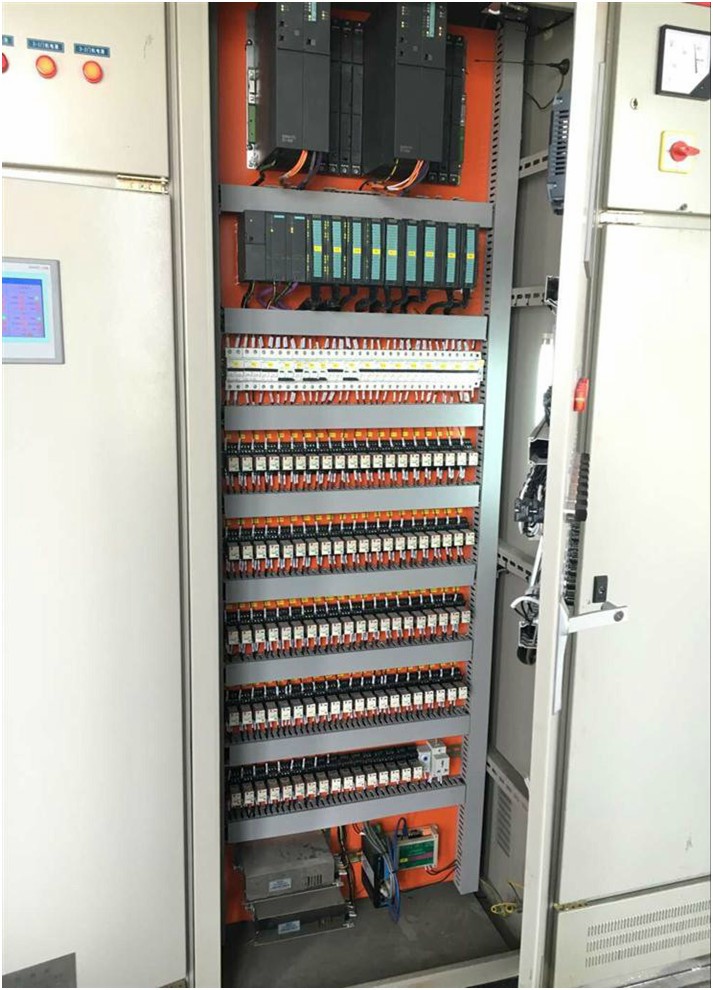

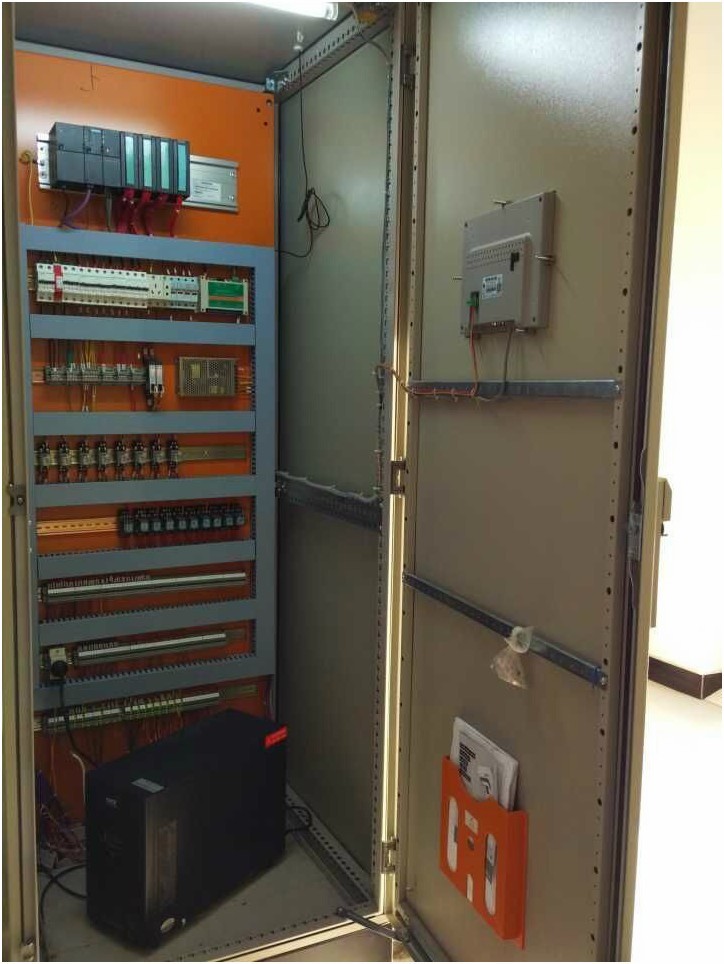

巨控GRM500和西门子S7-300系列PLC项目应用
