巨控科技农村污水行业专用解决方案

1、   概述

依据国家“十三五”规划，到2020 年，全国县城、城市污水处理率分别达到85% 、95% 左右的目标，同时对各流域、黑臭水体、集中式饮水水质、地下水质都有明确的目标设定；农村水环境治理、城市黑臭水体治理、地下水修复为未来市政行业新的增长点，污水环境治理迫在眉睫。

作为工业互联网先锋企业巨控科技推出针对农村环保水处理行业专用的远程监控解决方案，利用PLC 、4G 全网通网络和云服务，对污水处理站点设备运行参数和状态进行本地可编程逻辑控制、手机短信报警、手机APP 监控，中心远程集中监控，网页远程后台监控。

2 、系统介绍

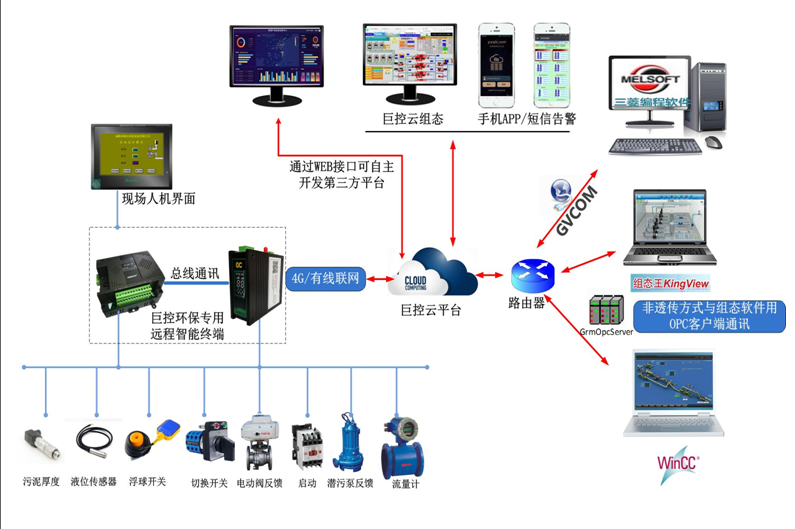

2.1 方案架构

2.2 方案特色

u   提供软硬件，PLC 可编程逻辑控制，远程集中监控，无线通讯，上位机软件、网页、APP 、企业私有云平台等整体解决方案。

u   提供OEM 定制，私有云搭建，建造属于自己的工业云平台。

u   系统通过云平台赛门铁克安全认证，阿里云硬件防火墙。https 安全性ssl 加密传输，安全可靠。

u   远程智能终端支持1000 点数据采集，GRMOPCSERVER 支持10 万点集中监控。

u   系统通过非透明加密传输的方式，使用多包并发采集，智能数据压缩等先进算法，降低50% 以上的流量，实时响应速度1 秒。

u   系统无需固定IP 和域名端口映射等复杂网络配置，能上网即可远程监控各地污水站。

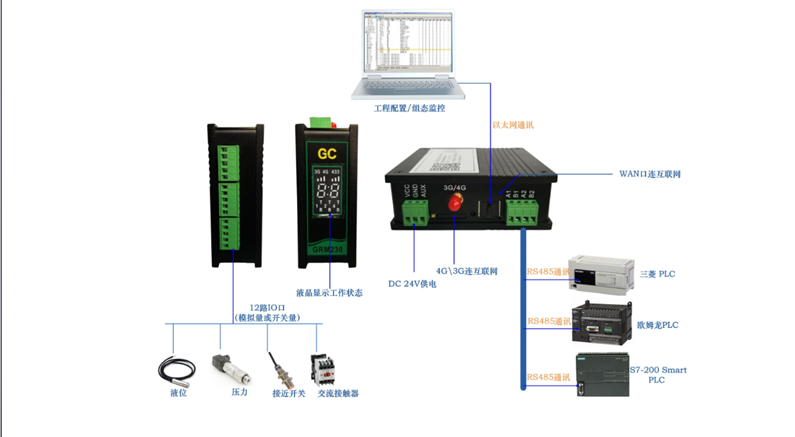

2.3 巨控环保专用远程智能终端

巨控GRM230 是巨控科技开发的一款专用于农村环保污水行业IO 数据采集，可编程逻辑控制的远程监控通讯模块。

u   支持巨控环保专用PLC 接入支持20 点和30 点，梯形图编程方式与三菱一致。GRM230 本机带12 路IO 可直接开关量，模拟量。

u   支持全网通4G 以及有线网方式接入因特网，通讯方式冗余自动切换。

u   任何能上网的电脑，可以实现组态软件远程集中监控所有污水站PLC 和现场数据。

u   使用网页功能远程监控污水站PLC ，支持手机APP 和电脑浏览器。

u   可以实现PLC 短信报警，短信查询，短信控制，报警拨号提醒。

2.4 巨控 yunplc 云平台

7 年来，YunPLC 已经有数万个项目，十万客户端并发访问，数百万点数据稳定运行，涉及的行业包括铁路，电力，市政供水，西气东送，智慧农业等，无一例数据安全事故。

污水站通过GRM230 终端与yunplc 通讯在网络上始终是加密压缩的数据流，相对透传模块，不仅可以节省流量，同时从根本上避免网络层监听直接获取PLC 数据的可能。

Yunplc 平台还提供云组态，手机APP ，网页监控，历史数据存储，视频接入，第三方接入的WEB 接口等功能。

3 、系统功能

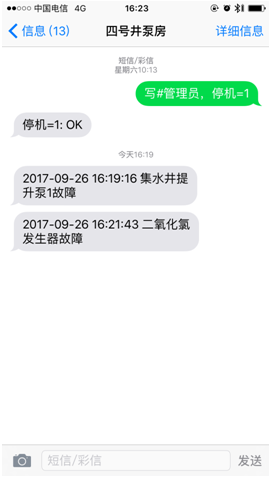

3.1 短信告警

1)         支持手机短信报警，多次拨号提醒，确保阀门故障，水位报警，水泵故障，变频器故障等异常时及时通知到人，实现无人值守。

2)         在模块配置软件里面配置报警发送短信的条件，内容接收人，下载到 GRM230 模块即可，比如触发条件：潜污泵故障 ==1 。 短信内容：广州市棠下村污水处理站潜水泵故障。

3)         支持远程随时修改短信接收人手机，短信内容，报警条件。

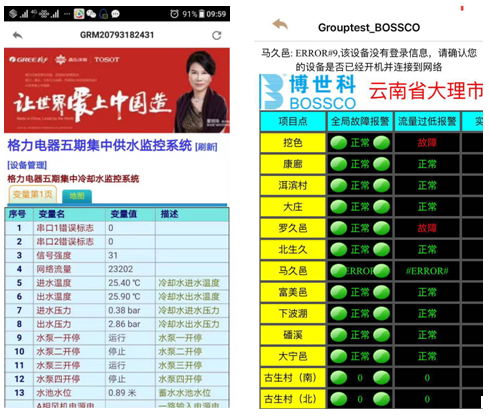

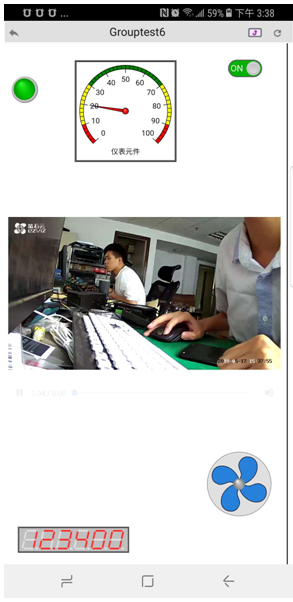

3.2 手机 APP 及网页监控

1)         手机和电脑能上网都可以通过网页或者 APP 客户端查看变频器状态，进出水阀，瞬时流量等，支持远程控制启停。

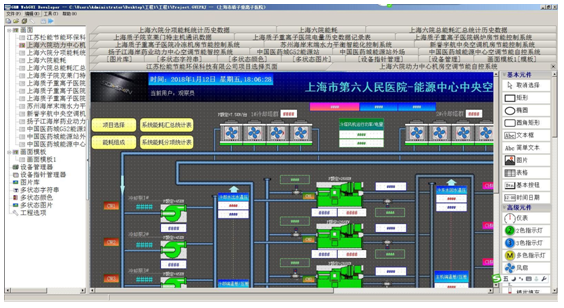

2)         提供 WEBGUI 软件平台， APP 编辑工程师可以像触摸屏那样任意编辑图形界面

3)         提供标准的 WEB 访问接口，软件开发团队可以轻松的从服务器获取数据制作自己的数据展示平台，无需了解任何 PLC 底层通讯协议。

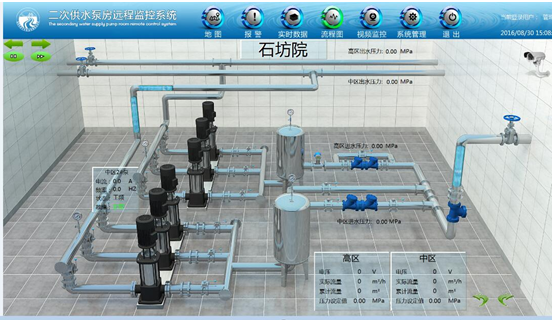

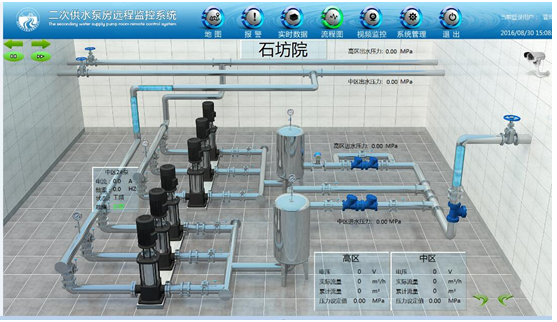

3.3 云组态功能

可以在巨控云组态平台上做好污水站的监控画面，管道，按钮，指示灯，风机水泵等动画，使用跟触摸屏类似，支持多个站点集中到一个窗口显示操作，相同的污水站只需要做一套画面即可自动动态切换到不同的站点，实现简单效率高。

3.4  组态软件远程集中监控

1)         污水处理站集中监控中心电脑只需上网，只需安装巨控 OPC SERVER 。组态软件通过 OPC 驱动，即可与现场 GRM230 通讯读写数据。

2)         OPCSERVER 支持 10 万点，一台电脑可以同时监控多个污水站点的数据，站点数量没有限制。

3)         一个智能远程终端支持 100 个手机和电脑同时监控。

4)         集中监控平台兼容性开放性好，支持亚控，力控，昆仑通态， WINCC ， INTOUCH ， IFIX 等各种组态，也可使用巨控免费的无限点组态软件。

3.5 可编程逻辑控制功能

巨控环保专用 PLC 支持 20 点或 30 点，编程方式使用与三菱 PLC 相同的梯形图，逻辑控制功能强大，再加上 GRM230 终端上自带的 12 路 IO ，整体配置成本低。

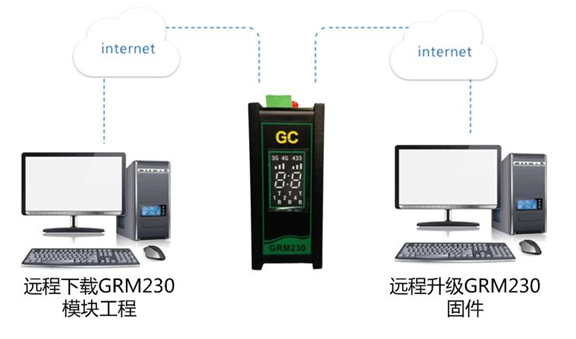

3.6 工程远程配置

用户无须到设备现场下载模块工程和固件升级，通过互联网就可以完成远程操作，节省人力，本地下载和 远程下载操作一样。

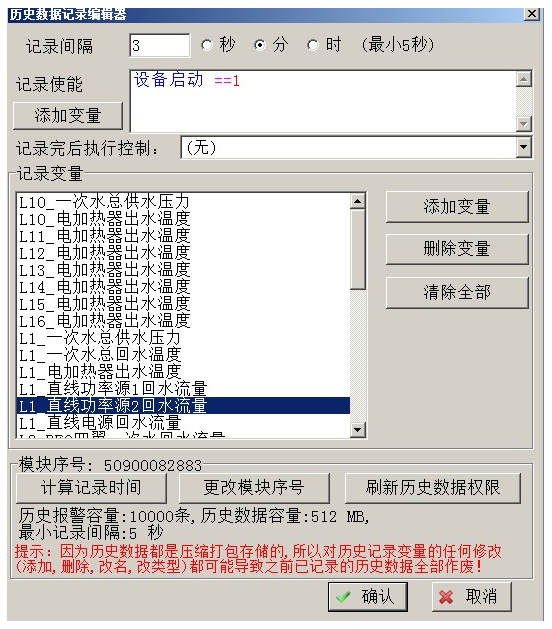

3.7 历史数据历史报警记录

1)         可以直接用网页查看历史数据报表，曲线图和报警记录

2)         巨控云平台的网页上，可以直接导出 EXCEL 数据表格和报警表格到电脑，供打印和处理。

3)         远程终端的历史数据和报警功能具备断线续传功能，即使记录的时候由于网络中断或者卡欠费，导致 GRM230 无法连接服务器，定时记录的数据会在模块下次上线后，补录到云服务器，并不会丢失历史数据。

3.8  视频监控

云组态平台上可以增加海康威视摄像头接入，视频与工艺过程数据融为一体。
