如何判读GRM530和PLC的485通讯是否正常

如何判断485 通讯是否正常

1)         在运行时， COM1 、 COM2 故障指示灯常亮或闪烁，表示通讯有故障

常亮：串口设备无应答。

快闪：接收串口设备数据校验失败，一般由干扰引起的通讯故障。

1 秒慢闪：串口设备响应异常，异常码需查看设备特殊寄存器值。

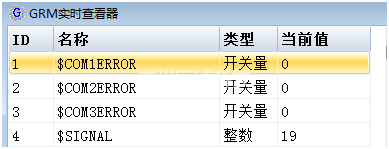

2)         可以利用 GRMDev3 的实时查看，如果系统变量 $COM1ERROR 为 1 表示 COM1 通讯有故障，系统变量 $COM2ERROR 为 1 表示 COM1 通讯有故障。此外如果某个 PLC 变量通讯异常，当前值会显示为 ”--”

485 通讯故障排查方法

485 通讯的其他异常

1)         未出现前面的通讯故障，但是修改不了某个数据。

   答：通常是由于PLC 也在修改此数据。这样导致GRM530 发出了写，但是数据又被PLC 改成其他值了。或者检查一下该数据的寄存器地址，是否正确，PLC 中该寄存器是否允许通过通讯修改？

2)         未出现前面的通讯故障，但是GRM530 上的数据和PLC 中的数值不一致。

  答：通常是由于数据类型原因，在设置变量属性时， IO 数据类型 必须和PLC 中原始数据的实际类型一致。如果使用了线性转换，请检查线性转换的配置是否正确。

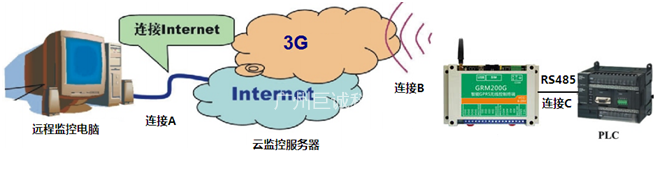

GRM530到远程监控电脑的整个连接分为三部分：

连接 A: 即远程电脑到云监控服务器的连接，要求远程电脑能上网即可。

  连接B: GRM530通过4G或有线到云监控服务器的连接，要求GRM530插入SIM卡，并开通4G功能，或者通过网线上网，可以通过网页登陆查看模块是否在线。

连接C: GRM530通过485到PLC的连接，若 通讯异常，GRM530的数码管会显示通讯异常码，解决方法请参考本说明书 GRM530 和PLC 通讯问题的章节。

除了保证以上三个连接的正常，还有很重要的一点就是始终保证 GRM530 的变量和OPC 服务器的变量 的一致性。这一点，需要通过刷新GRM 设备来保证。也就是说只要GRM530 中的变量进行了增加，修改，删除，就要通过刷新GRM 设备，将新的变量表刷新到OPC 服务器，刷新GRM 设备的方法请参考 配置和刷新 GRM 设备。
