自来水公司26站点压力集中远程监控方案

一、方案配置

在控制系统里配置一个巨控科技GRM530系列无线远程通讯模块，可以通过免费的GVCOM软件实现PLC和触摸屏程序的远程上下载，减少技术人员出差所花费的时间和出差费用，降低成本，提高人员工作效率；设备发生故障时，远程通讯模块能第一时间发送短信通知业主，提高业主响应速度，降低设备故障损失；

同时系统可以通过OPC通讯协议实现与远程第三方组态软件通讯连接，实现集中监控。组态软件能随时随地掌握现场工艺运行状态及设备运行情况，对一体化设备进行远程操作，发送命令给远程控制终端，对现场自控系统接入的运行设备进行启、停管理和运行状态的设定管理。

系统自带对生产现场的远程 手机APP监控和操作功能，用户可以自行修改APP上监控的画面。

巨控科技GRM530系列无线远程通讯模块具有3个以太网接口，2个485串口，1个232串口，支持OPC、Modbus、以及目前所有主流的PLC工业通讯协议，支持中国移动、联通等移动通讯服务商的4G无线网络和以太网接入有线宽带方式。

钟家座水厂、狮子座水厂、黄连洞加压站、环城路加压站、光明站、马劲坏傲加压站每个站都配备1个或多个西门子PLC，每个PLC通过以太网口接入530模块，通过4G与云平台对接。20个管网压力使用巨控科技 GRM200G系列模块，自带8路模拟量采集，通过GRPS与云平台对接。

特色和优势：

GRM530模块远程集中监控系统，非透传的方式通讯速度快，移动网络的特点是低速度，高带宽，一次来回需要2秒钟，传统透传方式如果变量类型（V区，M区）不同时需要多次传输，所以延时会很长。而GRM530系列模块支持PLC的通讯协议可以先采集PLC数据，采集好的数据通过打包上发，上传时不需要管PLC的变量类型，一个包可以上传250个字节，上传时采用UDP的方式多包并发，两个包之间的延时只有0.1秒，比如传输250个字节使用2秒钟，传500个字节，也只需要2.1秒。

二、无线远程通讯模块功能介绍

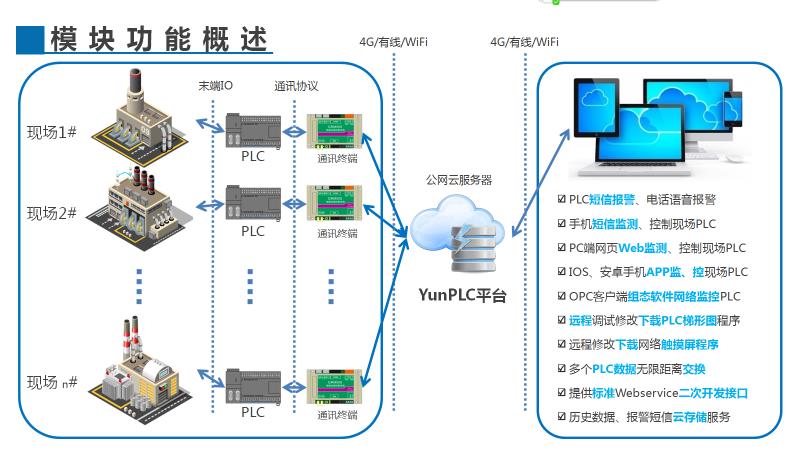

巨控科技的远程通讯模块主要有如下图所示功能：

1、具有远程上下载PLC和触摸屏程序功能；

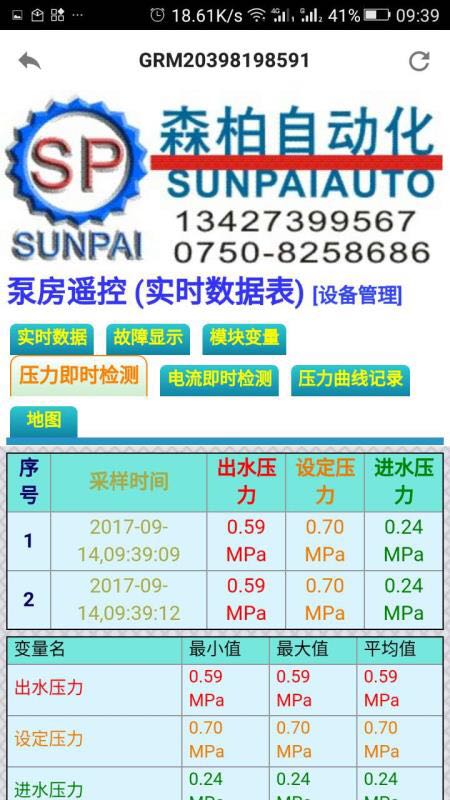

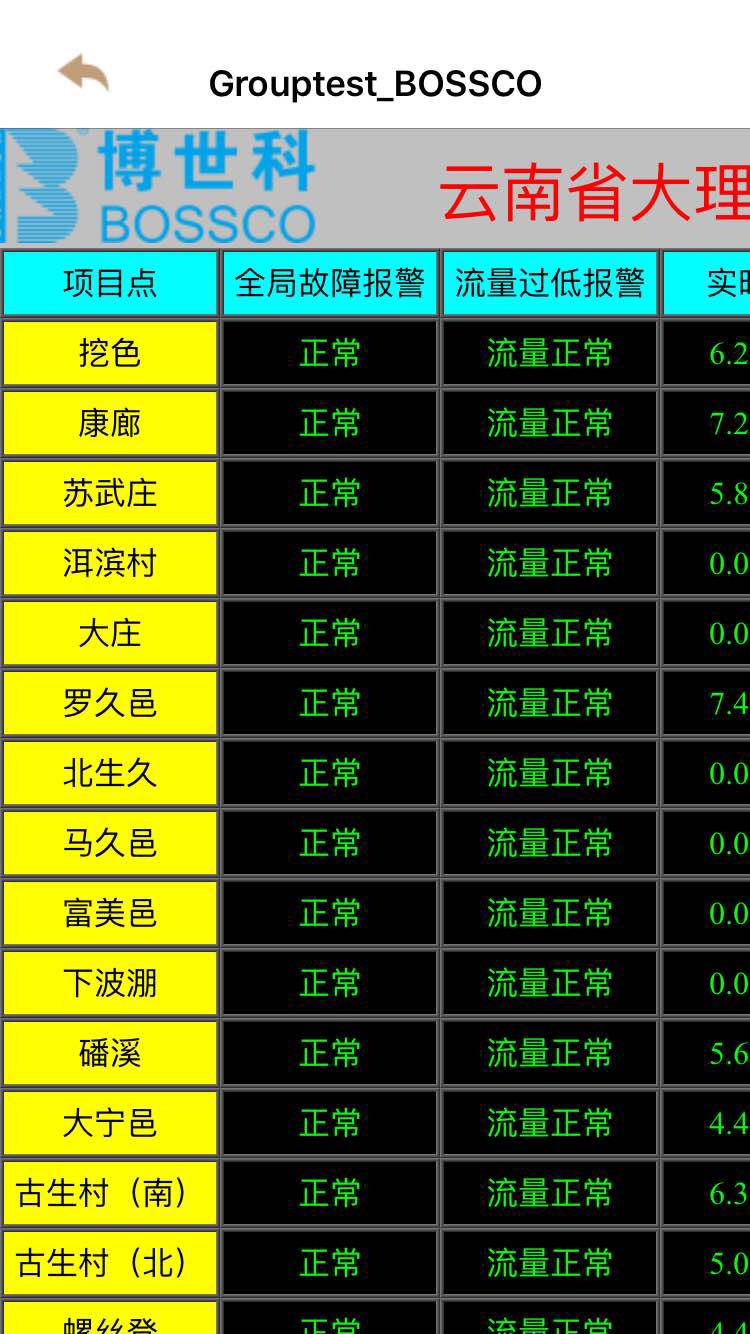

2、具有远程手机APP和网页监控、操作设备功能；

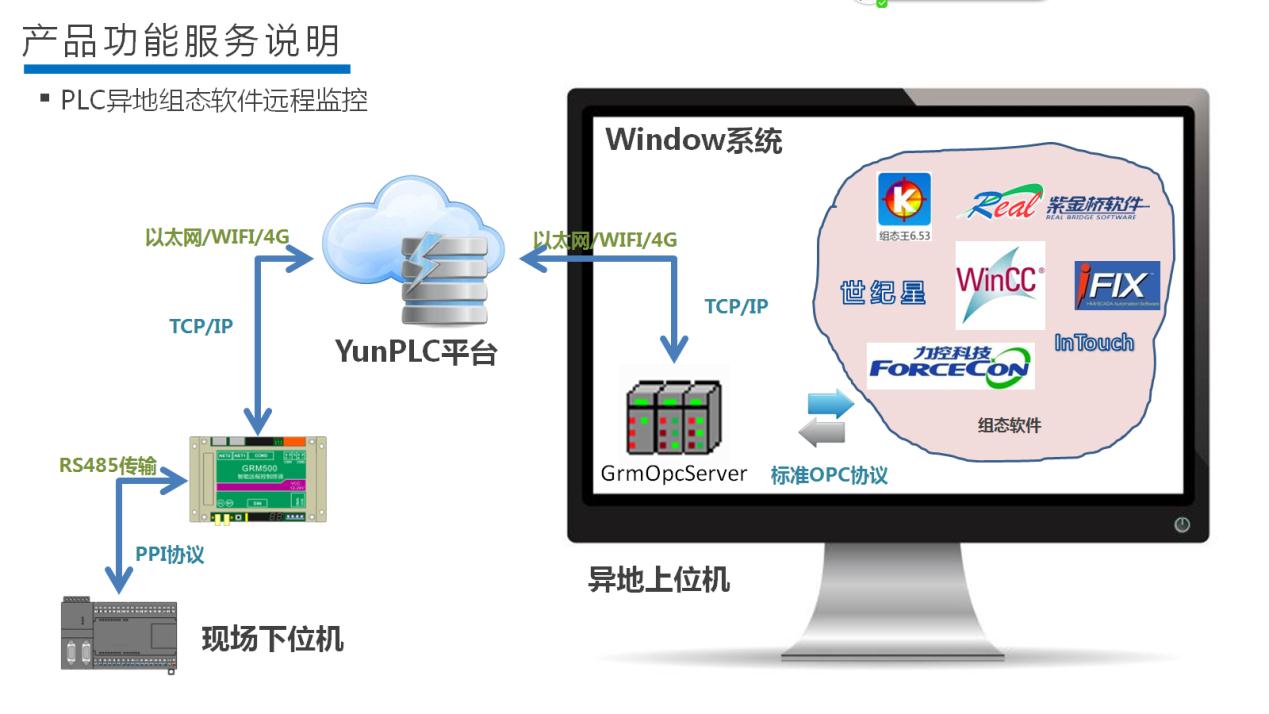

3、具有远端OPC客户端组态软件网络监控和操作PLC功能；

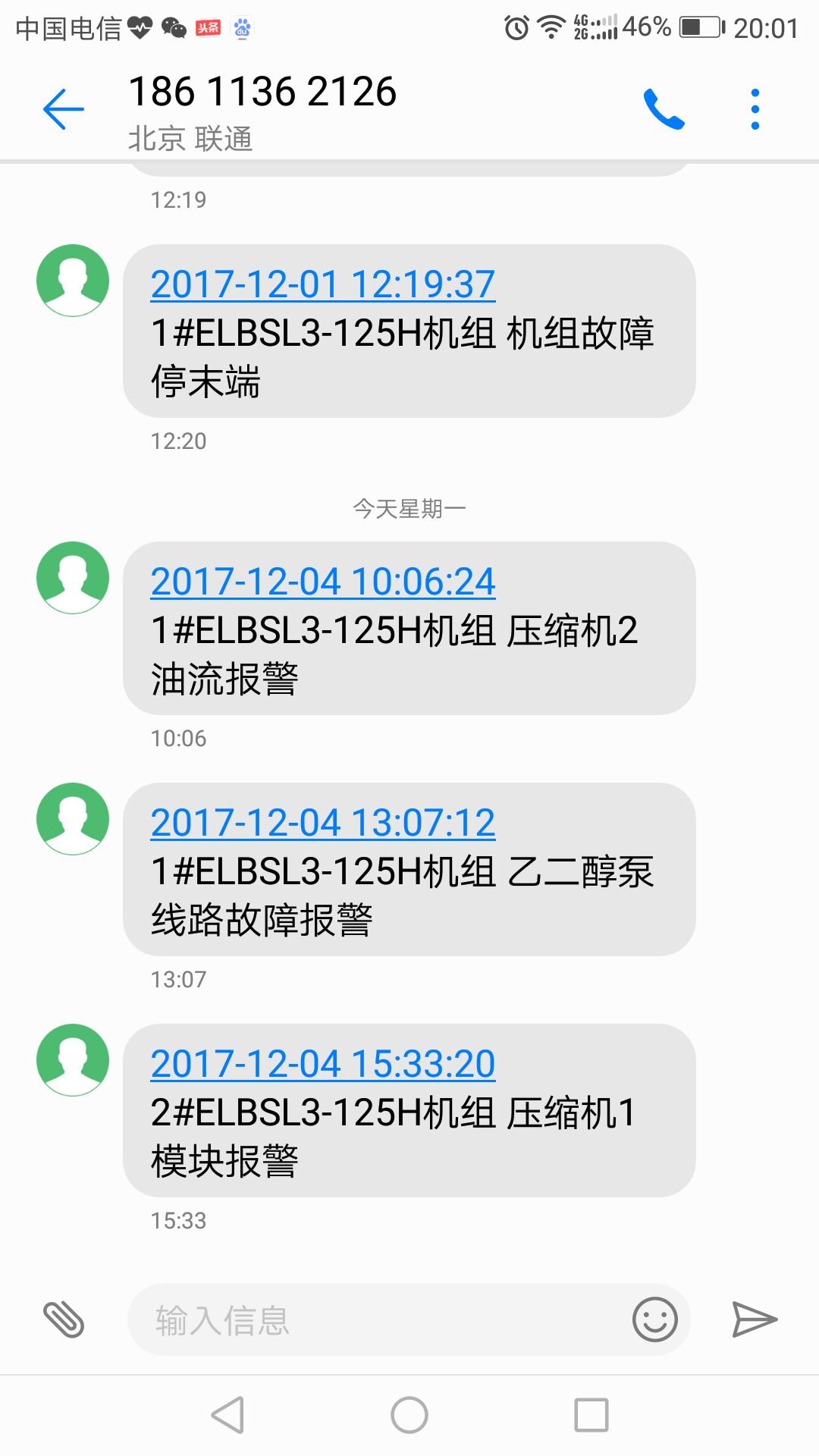

4、具有设备故障，短信发送报警功能；

5、具有多种3个以太网接口，2个485接口，1个232接口，兼容多种通讯协议，能实现多种多样的组网方式。
