中央空调远程云组态监控应用案例

中央空调远程云组态监控应用案例

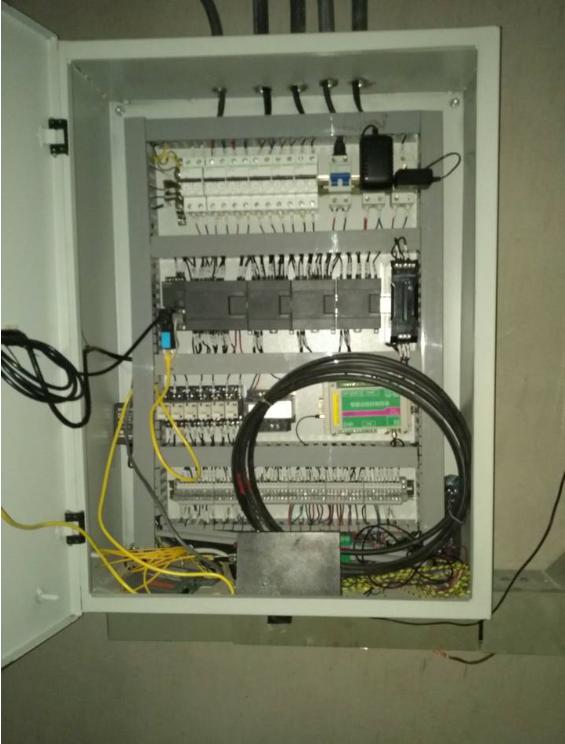

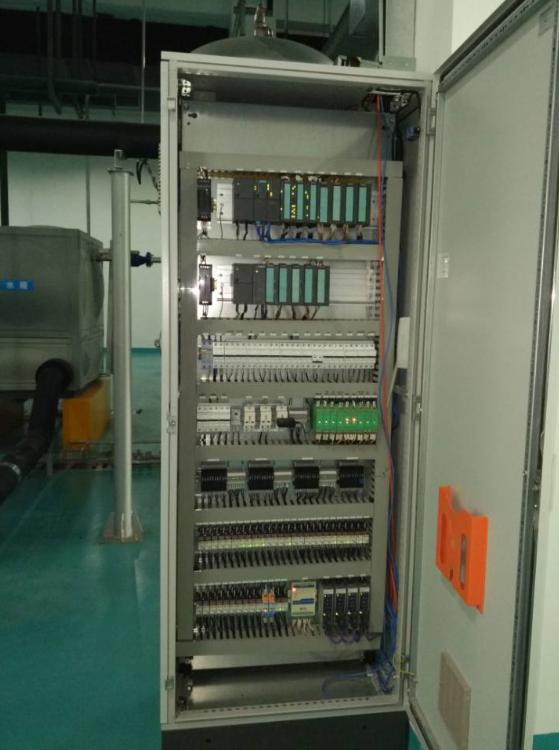

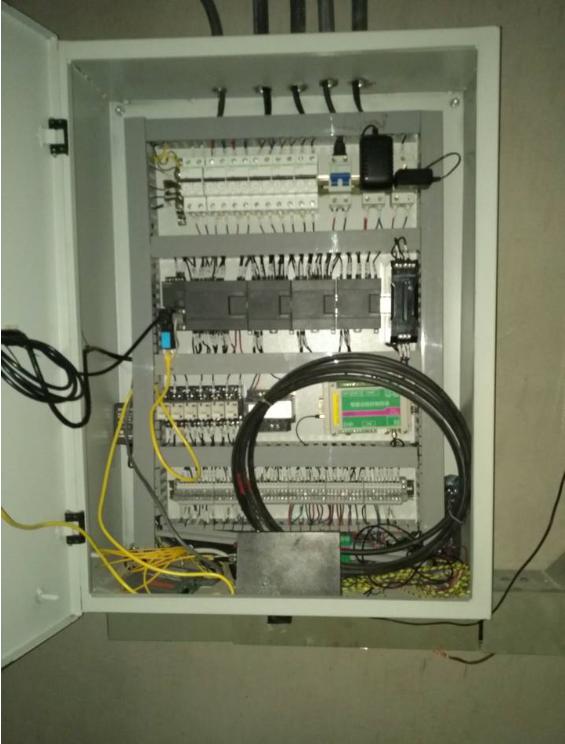

1、在控制柜安装 广州巨控GRM500远程控制终端和PLC通讯，现场有S7-200、S7-300、S7-1200 PLC通过以太网和GRM500通讯。GRM500使用有线上网，由业主提供宽带网络，不需要固定IP，同时插上4G卡起到联网冗余，当有线上不了网的时候，会自动切换到4G卡，保证通讯稳定。选用GRM500除了可以监控数据，还可以远程监控PLC的程序，做项目的人都不喜欢出差，可以远程解决既省钱又省力。

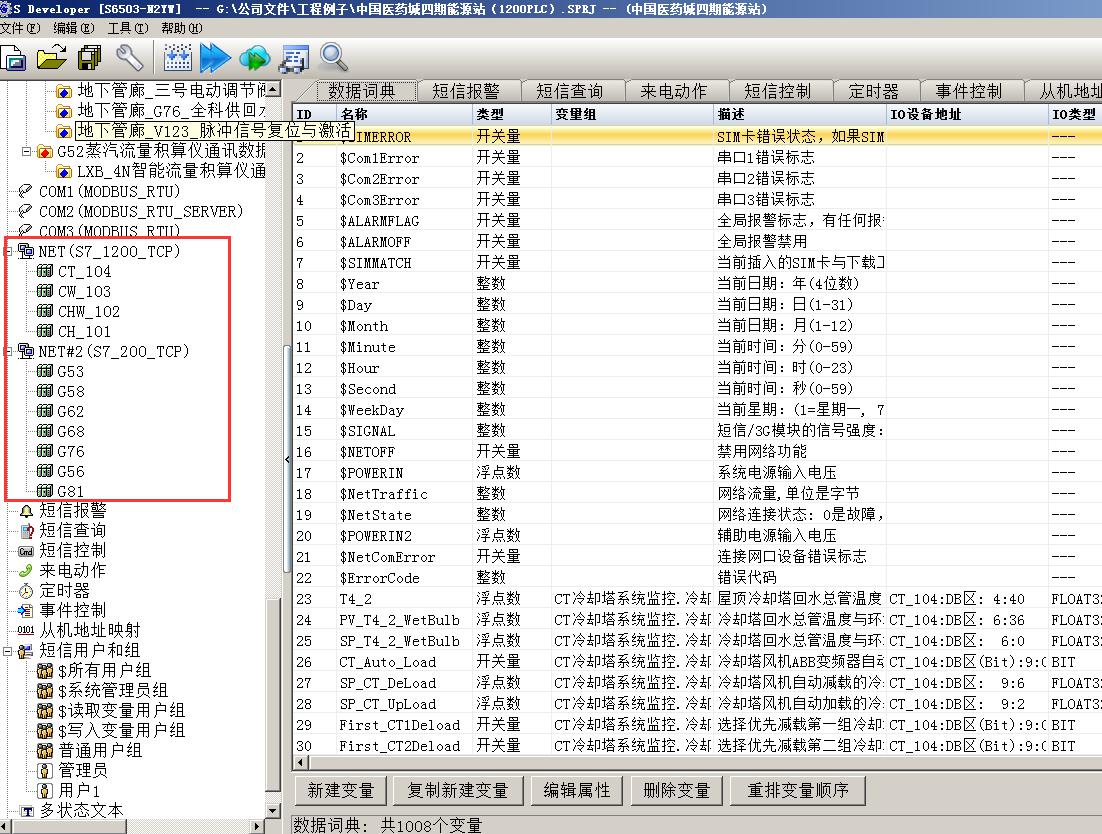

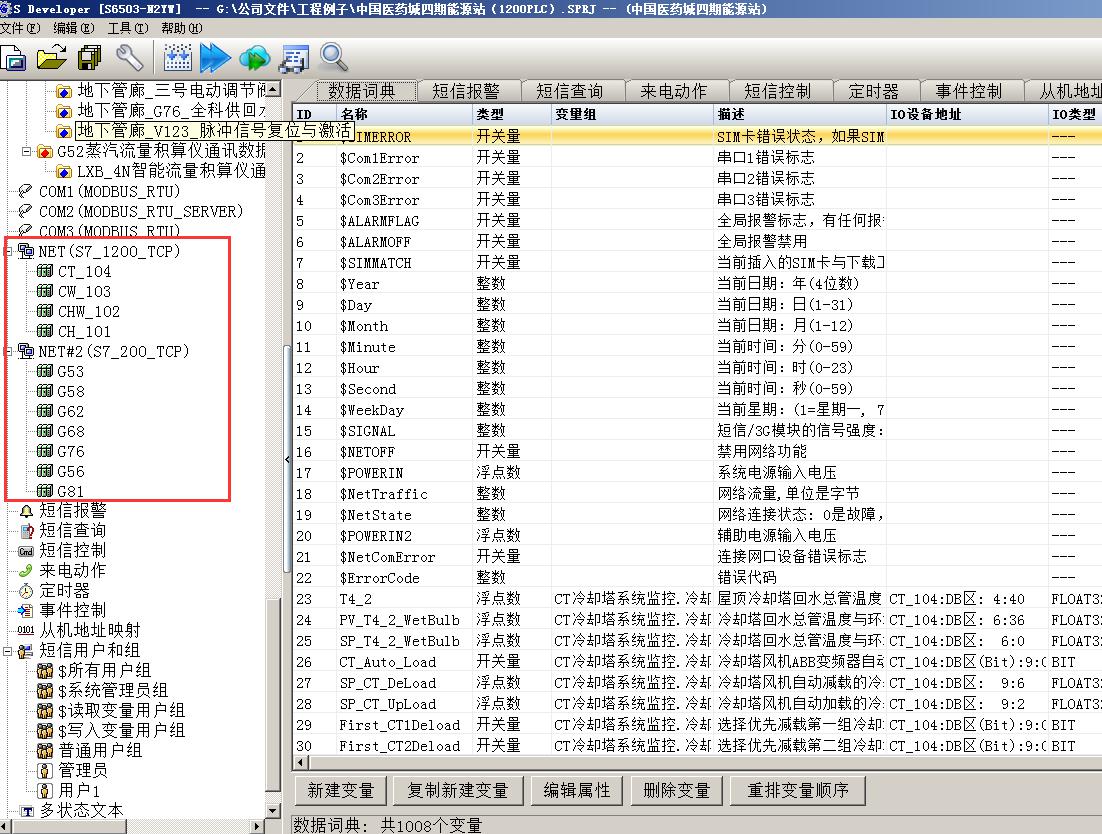

2、安装好以后，使用GRM500配套的配置软件GRMDEV开始配置和PLC的通讯参数、采集的变量地址。在PLC中需要设置好IP地址，同时设置模块的网口IP和PLC 在同一个局域网内即可。

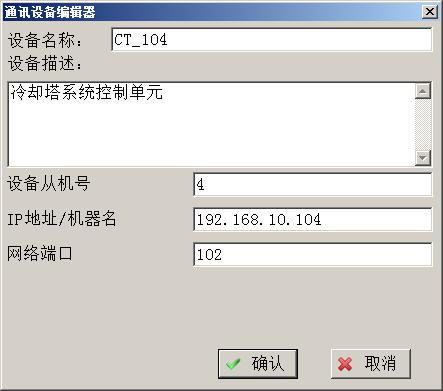

2.1、PLC不需要做通讯编程，设置好相关通讯参数就可以，在GRMDEV软件中选择1200TCP、S7-200TCP通讯协议，输入PLC IP。

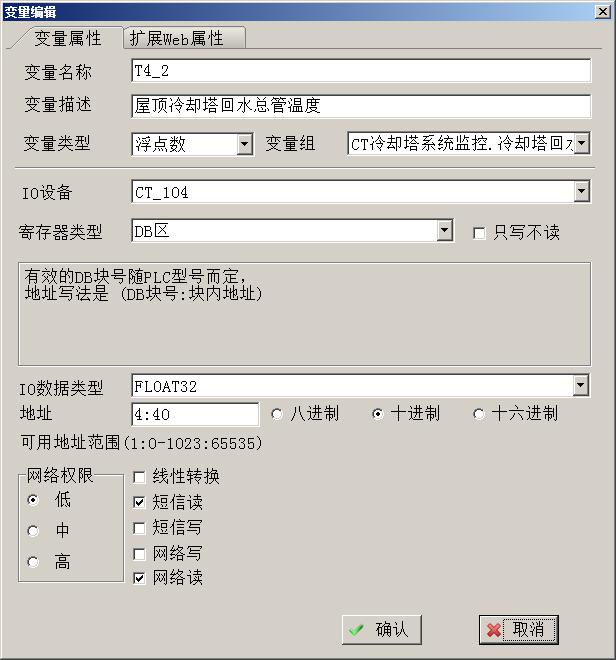

2.2 新建变量中，把需要读取的PLC 点位地址对应好下载到GRM500模块直接读到到变量值。

3、在读取到PLC的实时数据以后，还利用了GRM500的逻辑计算功能，因为是合同能源管理，需要计算用电量，并且还需要算出COP等能效比等数据，同时保存历史数据方便结算，使用GRM500的云存储功能，不用担心这个重要数据的丢失，因为GRM远程通讯终端支持断线续传，即使模块没有上线，也会记录在本地存储单元，重新上线会补录数据。

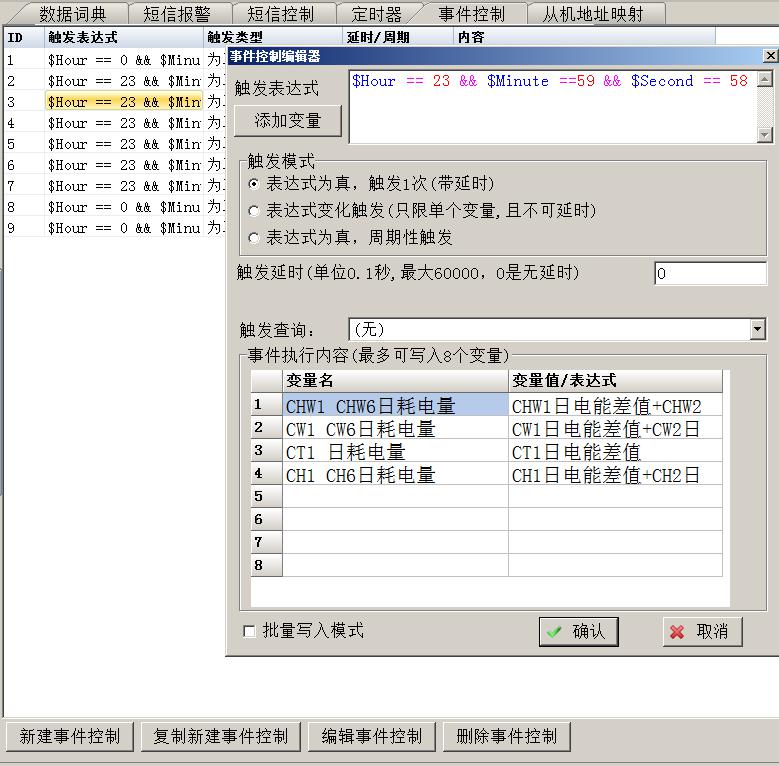

使用GRM500自带的逻辑控制功能，每天23：59：58秒记算日耗电量，不得不说这个逻辑不需要底层的编程，一般有工控基础知识都可以完成。

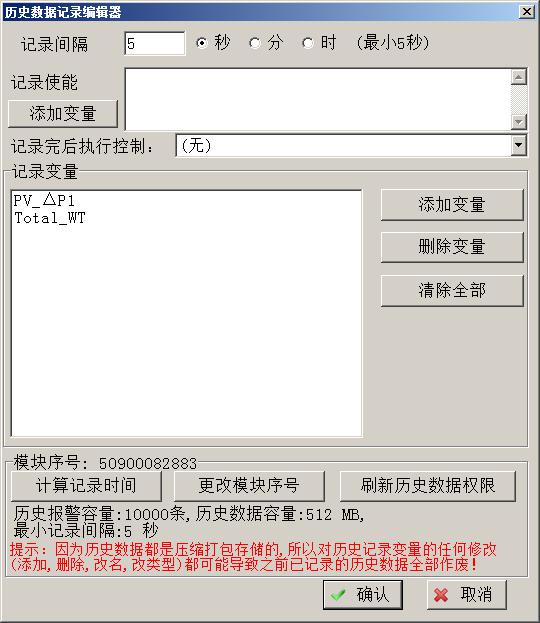

配置历史数据，按对话框的方式添加变量，即可记录了。

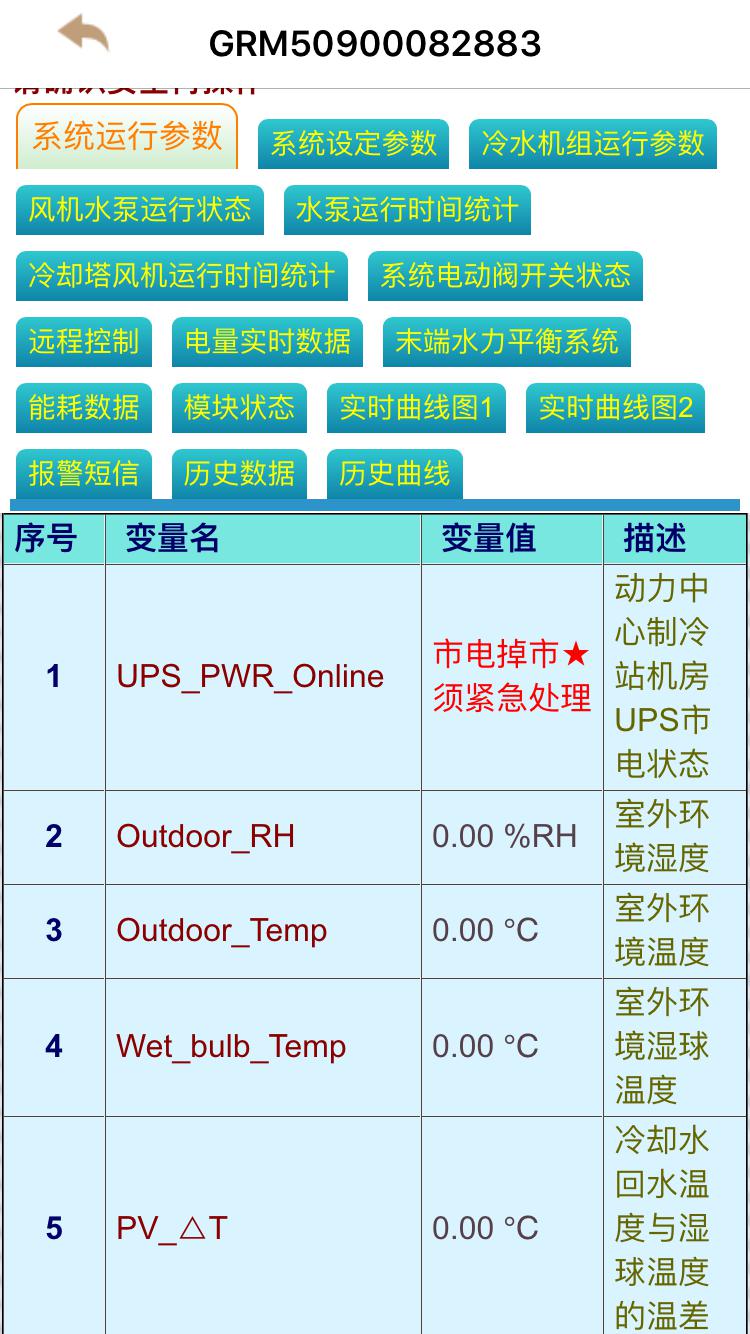

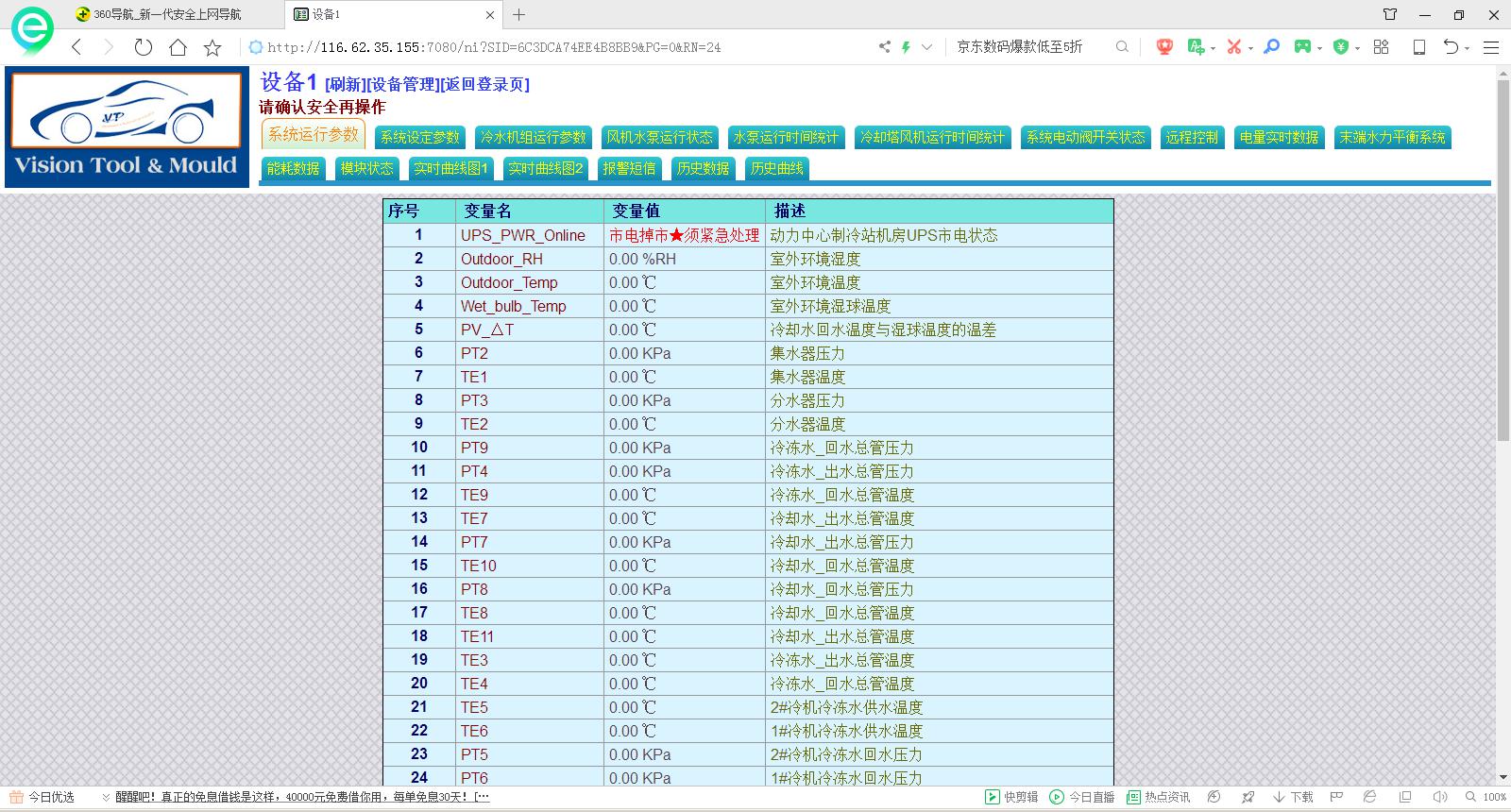

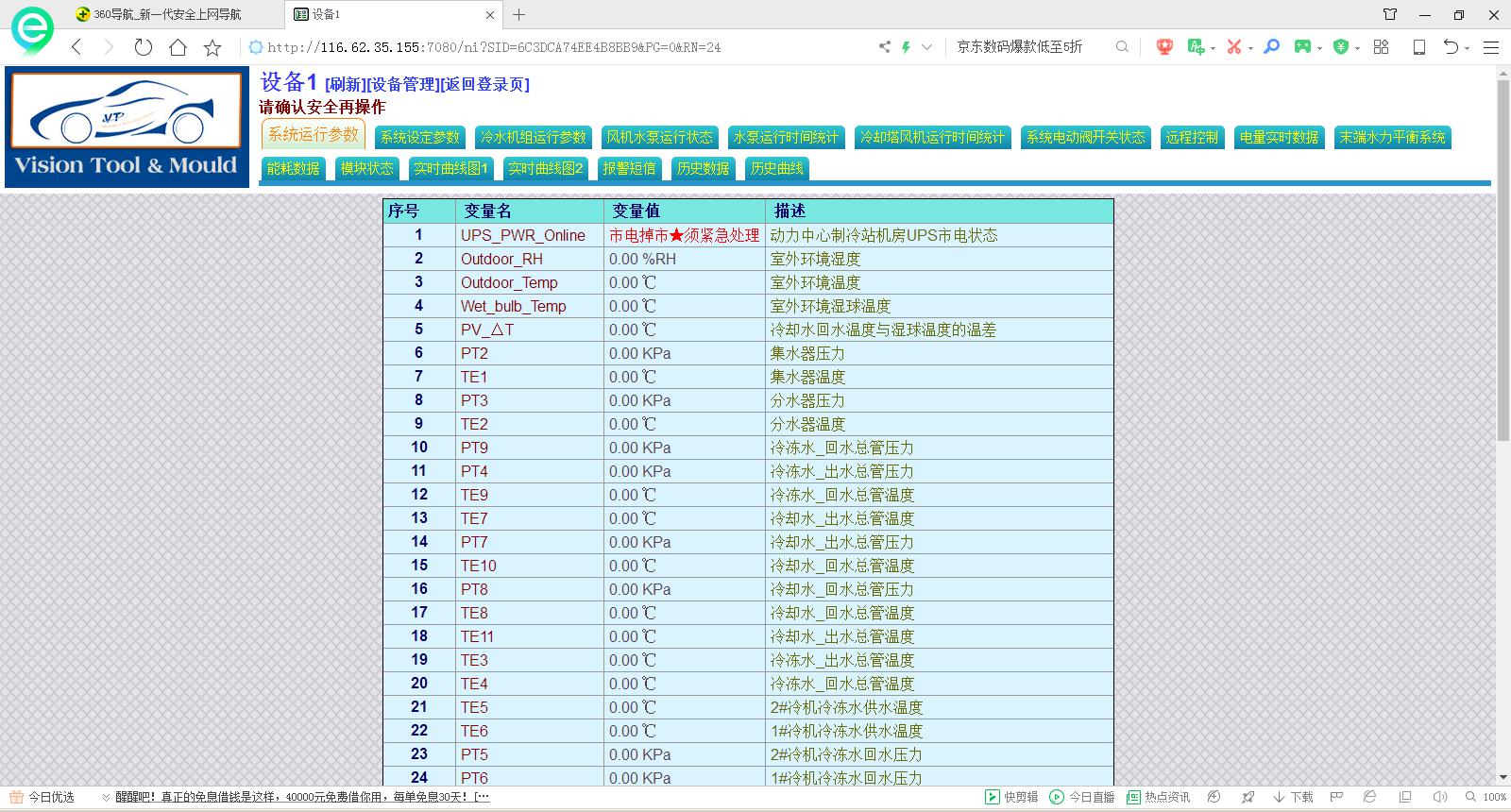

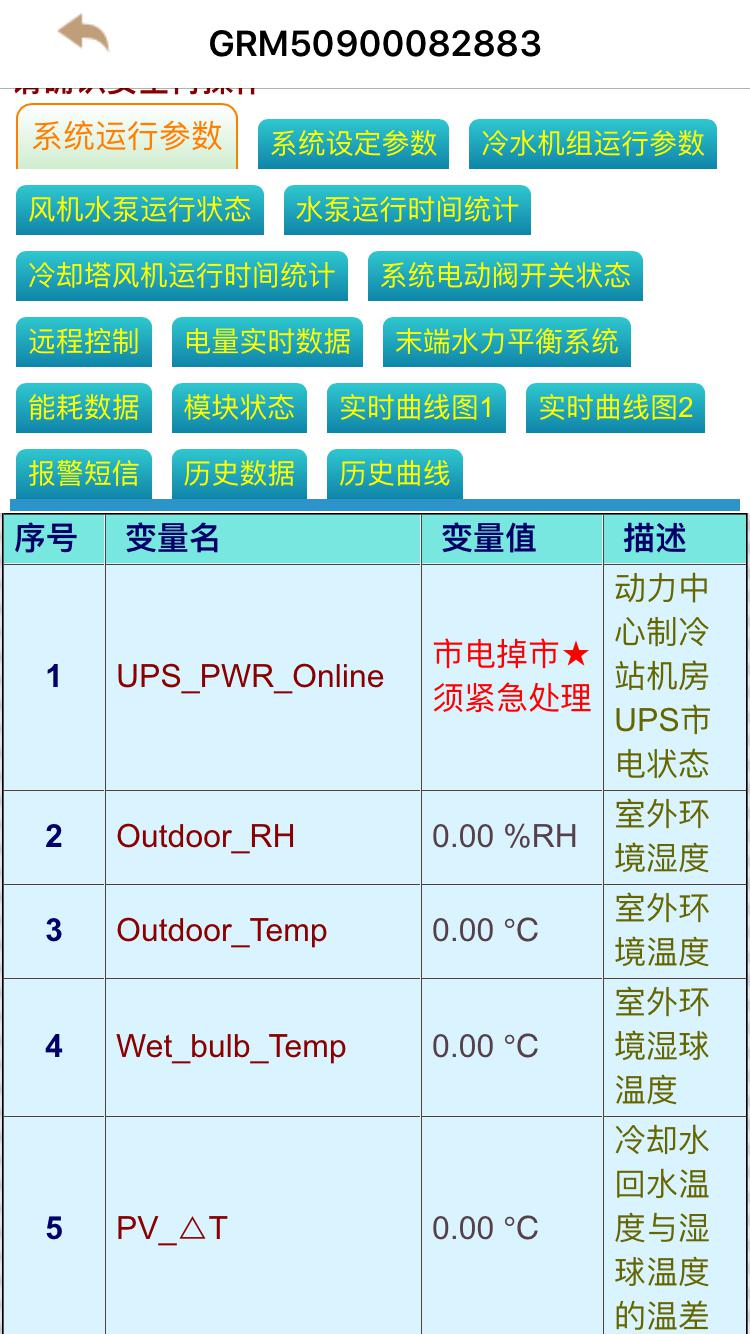

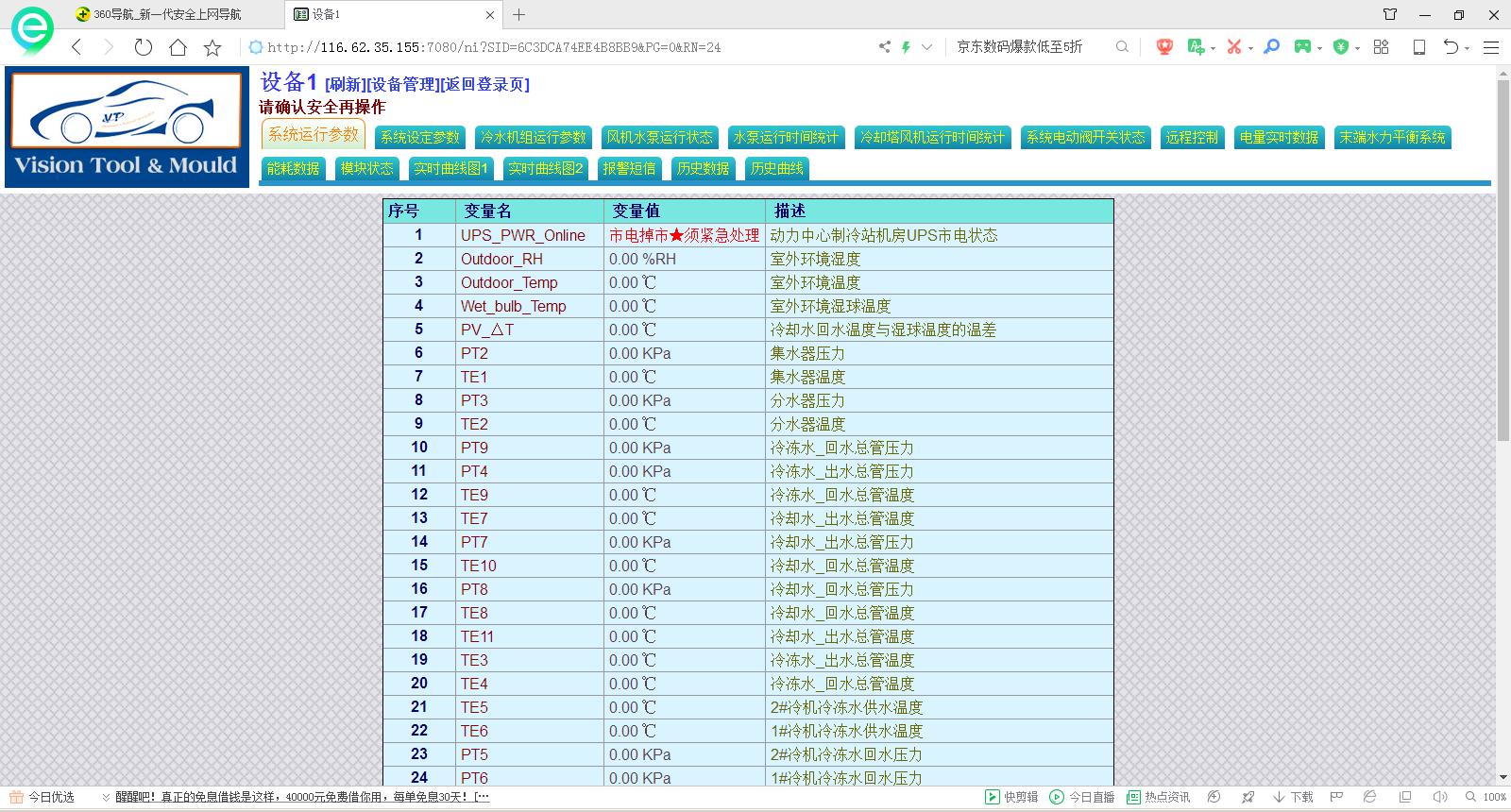

4、做完以上步骤，基本监控功能已完成，此时登录云平台先看看数据

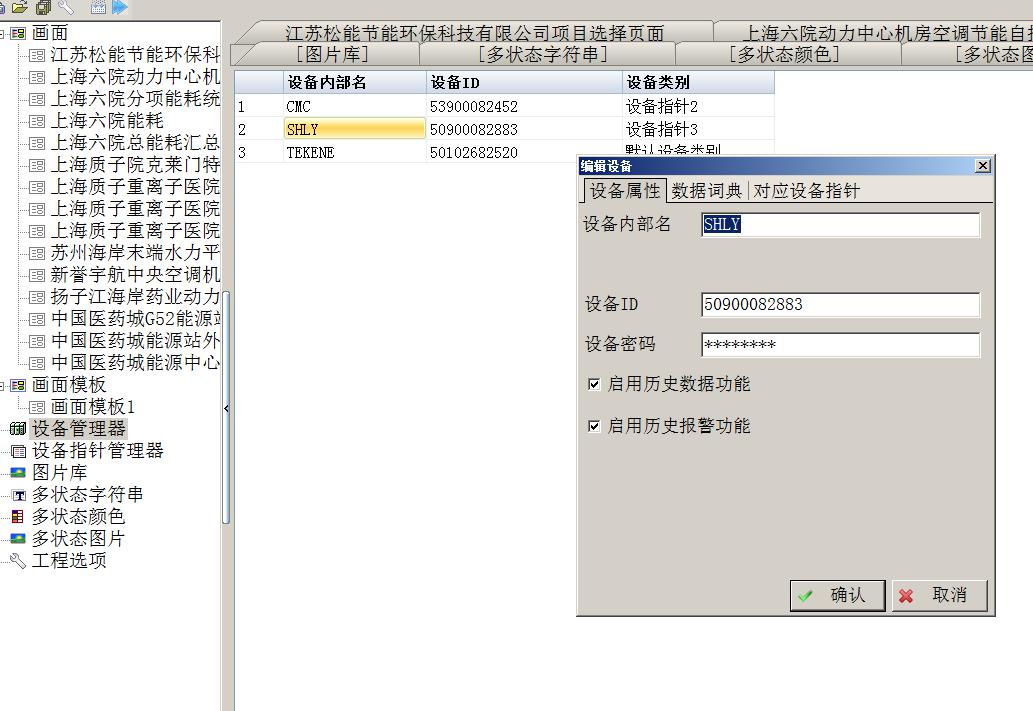

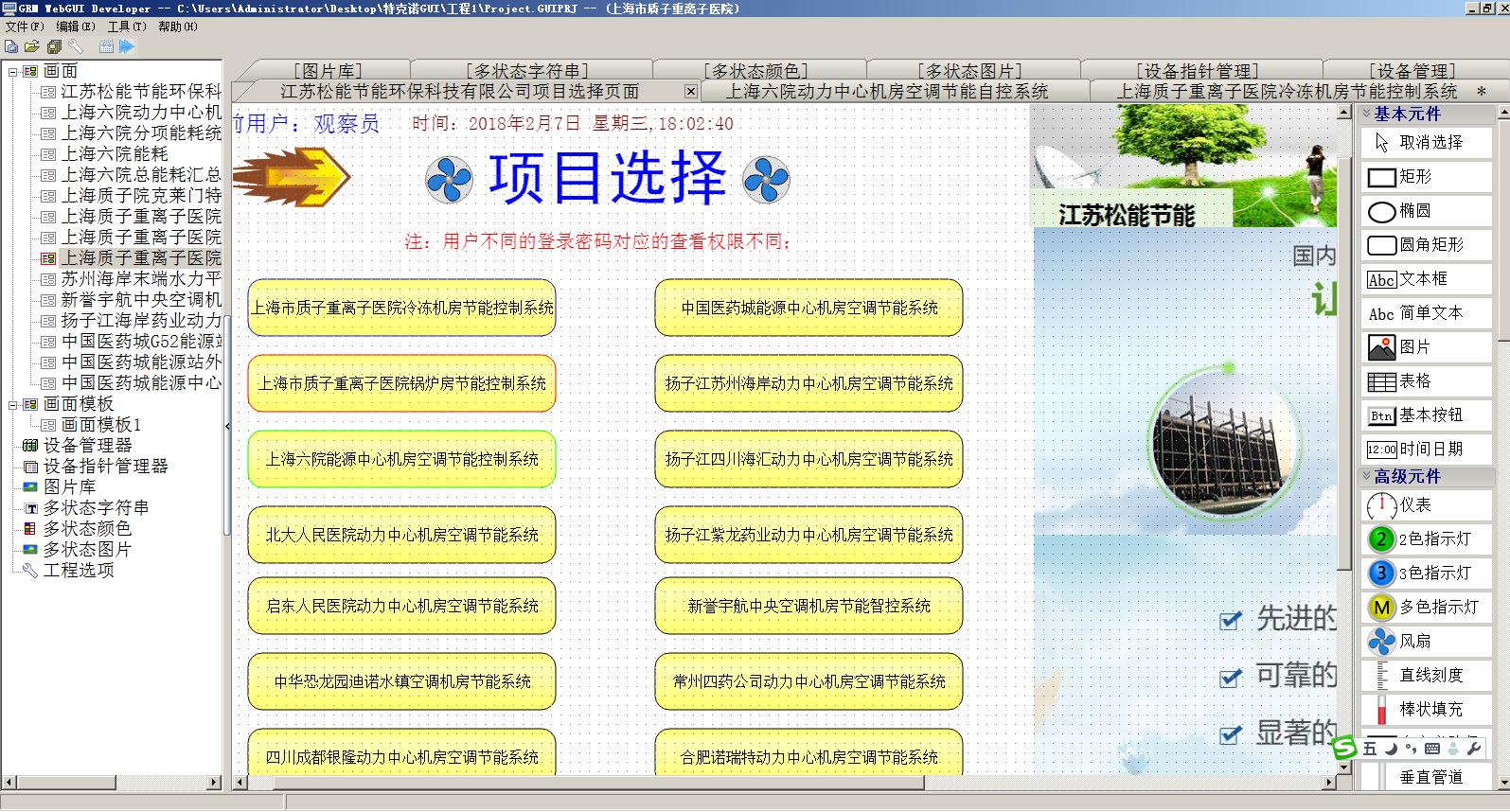

5、如今做个项目，甲方要求可高了，接下来把网页监控和APP做得像触摸屏和上位机那样有漂亮的图形动画。打开广州巨控WEBGUI开发环境

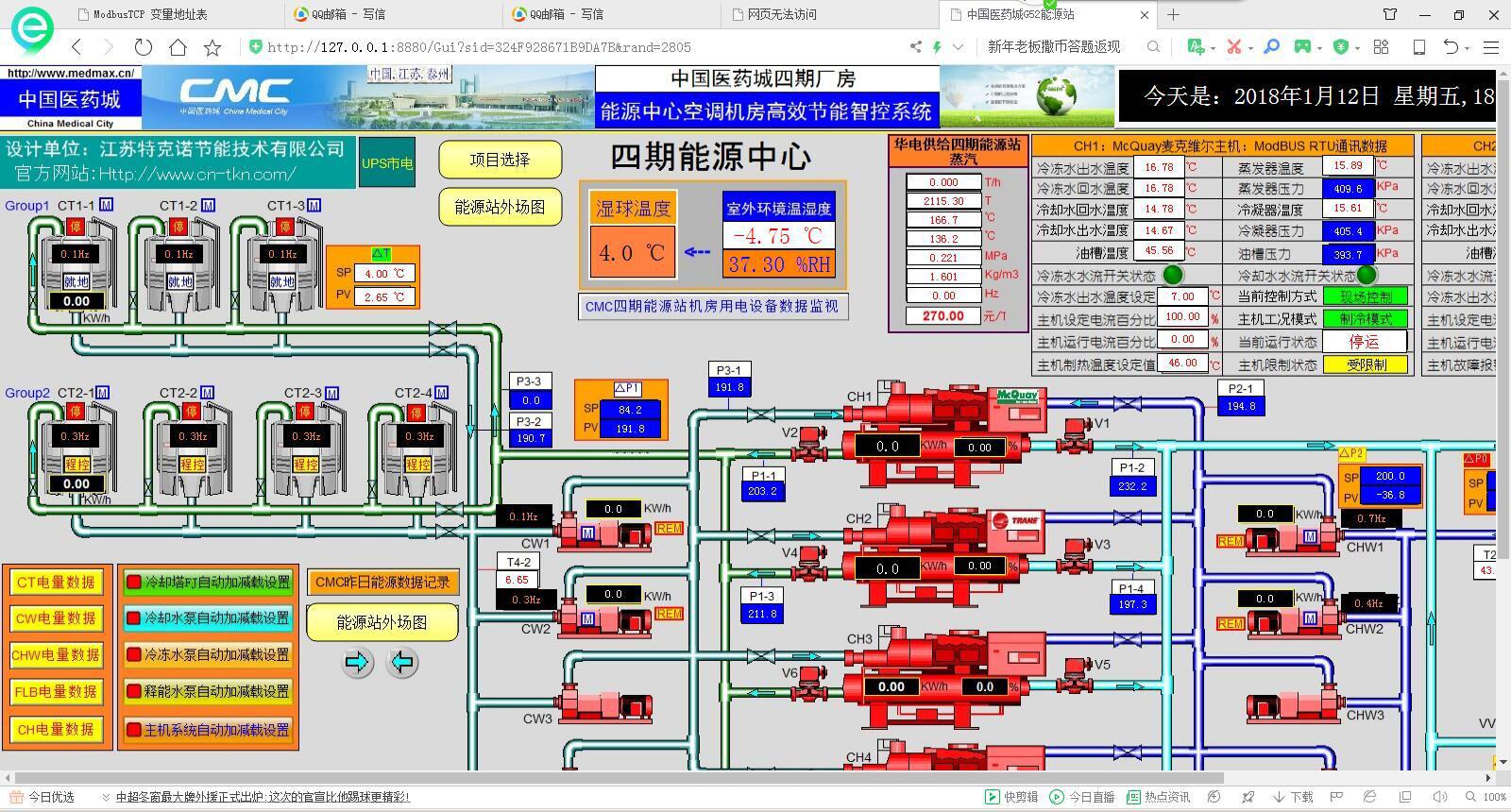

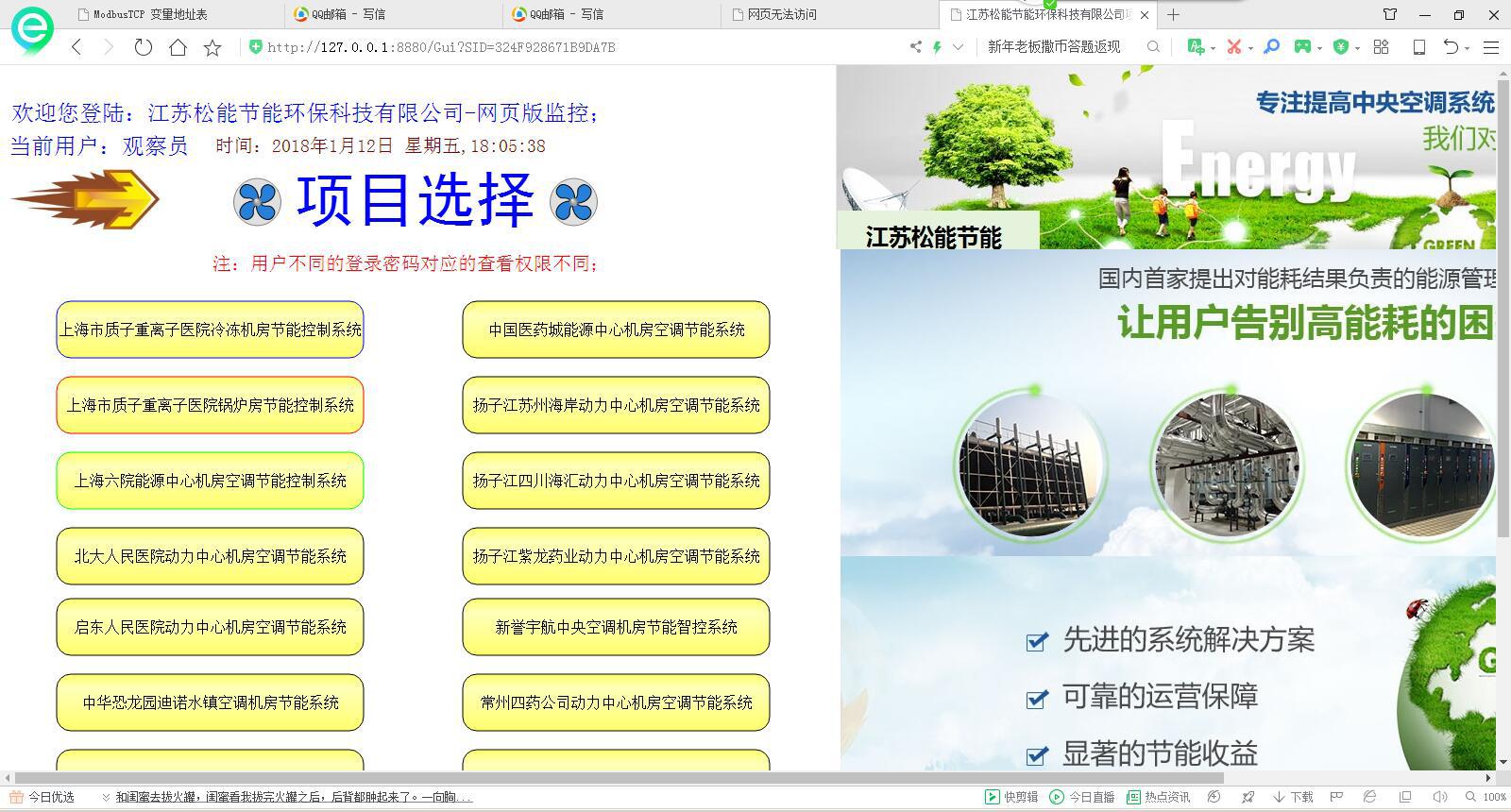

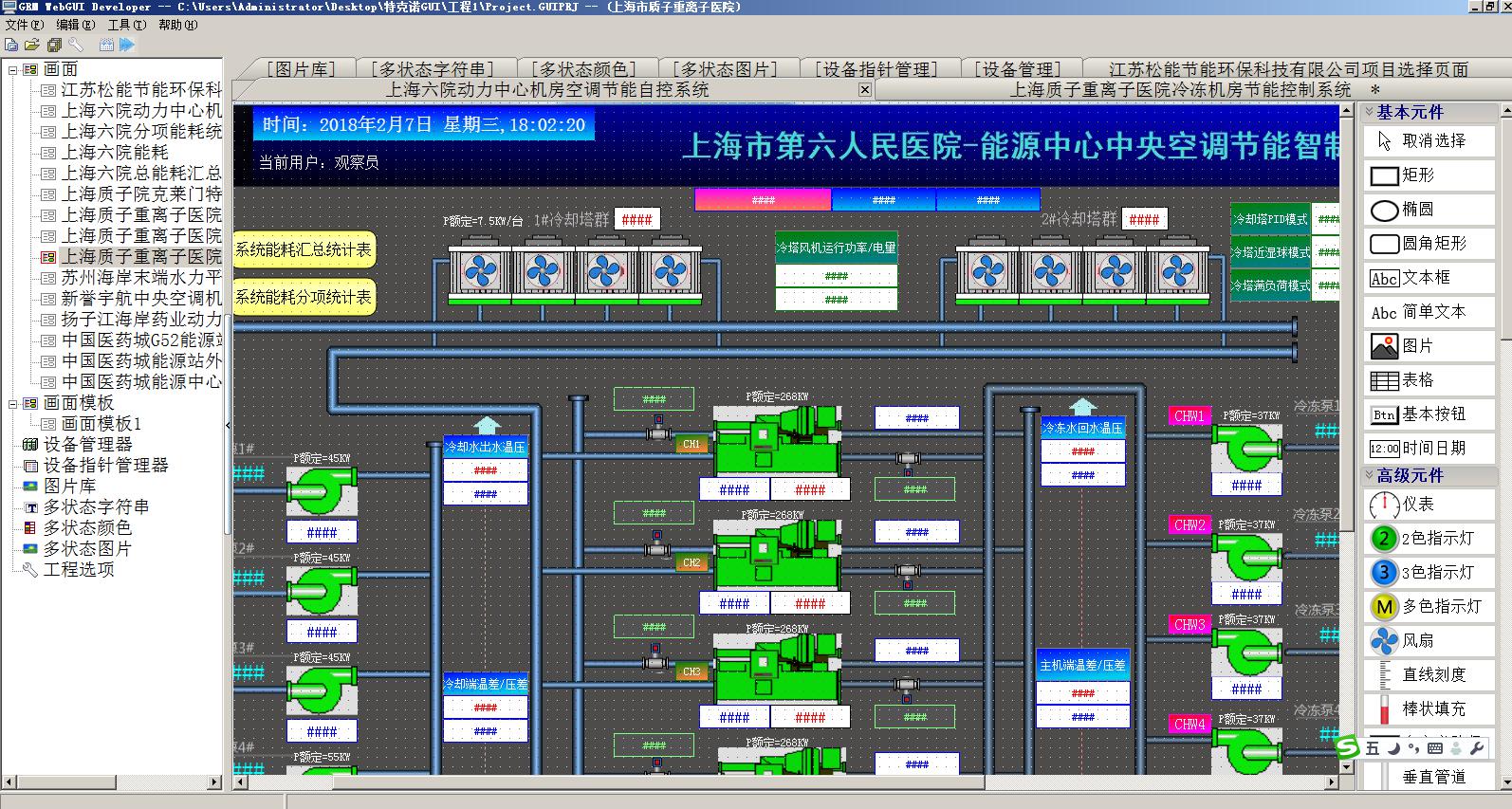

当所有调试完成后，把工程编译好的文件上传到云端服务器，就可以网页图形界面监控了，开发起来很省事，对于没有高级语言开发经验的工程师们，无疑是福音，这么轻松就完成后期修改也简单，公司不用再养着高级语言开发的工程了，省下不少成本。大功告成。
