一、 系统要求

1、对设备进行控制

1.1 在线修改机组的参数。（参数有权限分配）

1.2 在线更新程序

1.3 对设备进行远程开、关机功能。

2、对设备进行监控

2.1 对监控机组的数据出现异常时，要发出预警。

2.2 对监控机组出现了故障，要发出故障报警。

2.3 所有预警、故障报警内容要通过短信发出到指定的手机

2.4 当前所有的预警、故障报警内容要在画面的明显地方出现提示。

3、浏览页面

3.1 查看机组当前运行数据。

3.2 机组的当前各部件要以动态效果显示。例如：压缩机、风扇、水泵等

4、其他功能

4.1 数据历史记录。内容：运行数据、故障报警内容、预警内容。

4.2 所有历史记录内容可以按时间进行查询，且可以以报表形式另存为

4.3 操作记录：如：什么时间、什么人修改参数的记录等。

二、方案概述

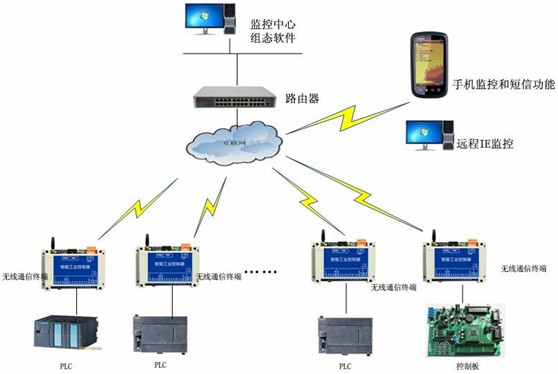

针对以上要求，本公司采用GRM500系列产品以及组态软件来实现以上功能。系统结构设计如下：

目前系统主要采用西门子S7-200系列和施耐德PLC，现场PLC端增加一台GRM500无线通信终端，通过RS485总线跟PLC连接，可以多台PLC同时接到一台GRM500中去，通过PPIMPIMODBUS协议实现与PLC的通信，通信上了以后一台GRM500可以采集PLC 1000个变量，在GRM500里面可以实现变量的短信报警、短信查询、报警控制、变量运算。当机组出现异常的时候，比如压力过高，并且迟续一段时间，就可以发短信通知到相关的人员，提示预警信息。当机组故障了，发短信打电话通知到相关人员，及时去处理。

GRM500除了短信和电话通知功能外，还实现以3G或ADSL宽带的方式把PLC的数据上发到监控服务器，这里不需要固定IP不需要域名，就可以数据远程上传到组态平台，并且支持标准的OPC接口，除了组态，其他管理软件也可以读到PLC的数据。监控中心这里，以动画和数字显示的方式可以实时掌握查看到机组的运行状态，集中管理所有的机组，通过分配的权限操作人员。可以记录机组运行的参数、报警记录、事件操作记录等，并可以以excle的方式导出数据，通过时间来查询数据。

GRM500还支持手机浏览等服务，你人在外地，随时随地打开手机输入网址就能够看到机组的运行参数，并且可以修改参数。、

工程师出差费用比较高，通过GRM500可以远程上传和下载PLC的程序,通过本公司提供的虚拟串口工具，简单配置就可以实现PLC的远程调试，远程修改，极大的节省了公司维护成本，减少了工程师的工作量。

监控中心使用本公司开发的Gaintview监控管理软件，Gaintview是自动化软件产品家族中的一个基于Windows的HMI／SCADA组件，是一套实现现场数据采集，过程可视化及过程监控功能的高性能的工业自动化软件解决方案。系统可以对历史数据进行有条件查询，对数据进行实时采集，自动汇总、统计并生成电子表格，方便快捷。

三、优势特点

1、极强的抗干扰能力和稳定性，可直接安装在含大功率电气设备的电柜中。

2、使用简单，无需任何固定IP和服务器，电脑能上网即可远程监控和维护。

3、可同时支持局域网和全球范围内因特网监控。

4、利用成熟的3G网络上网，速度稳定。

5、可同时支持3G和有线上网，互为冗余切换

6、使用USB口下载工程，方便高效。

7、采用最新西门子CINTERION工业级模块BGS2，贴片工艺，适合自动化生产，同时模块具备高稳定性和抗干扰能力，温度范围为－40－85度，可满足最苛刻的工业环境，德国品质，轻松拥有。

8、工业级设计，通讯和输入采用光电隔离技术。业内首家通过广州赛宝认证中心最严格的4kV快速脉冲群测试（对通讯和电源）和8kV静电抗干扰测试，可直接安装在含大功率设备的电柜中，适合恶劣电磁环境下使用。

9、可以将高优先级报警设置为必须短信确认。若值班人员未确认此报警，则报警信息会按照设定的时间间隔，不停的发送给值班人员。并可先拨打值班人员手机，再发短信。

10、短信报警器可以定时发送设备信息，保证值班人员时刻掌握设备情况，做到防患于未然。

11、若短信模块所处位置手机信号偏低，短信模块自动发送提醒短信。

12、值班人员可以主动发送短信，随时查询当前的PLC状态。
