越南光伏行业短信及APP远程监控案例

光伏行业S7-1200 PLC远程监控

生产光伏组件产品越南分公司，使用西门子S7-1200 PLC，实现定时发送短信，报警发送短信，组态王远程监控，及网页监控。项目使用GRM500模块与S7-1200 PLC通过以太网通讯。PLC当前IP为：192.168.0.1

实现步骤：

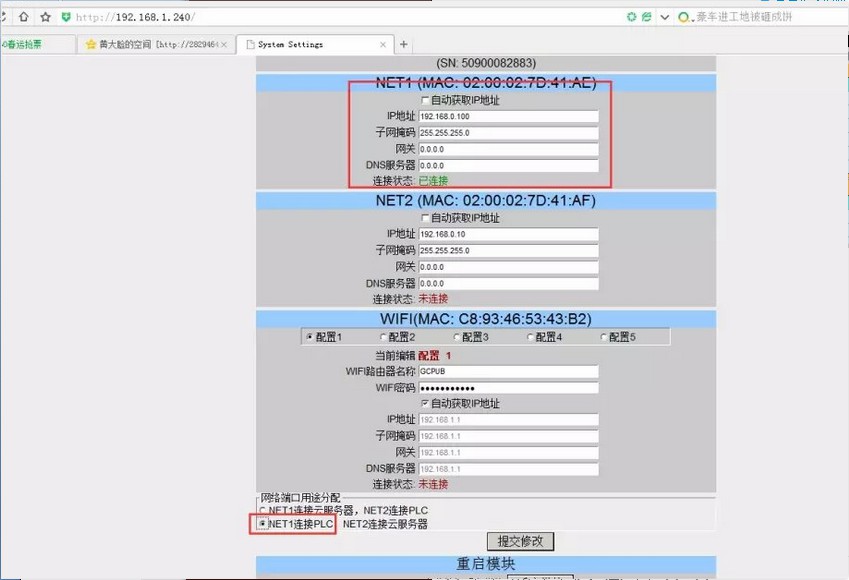

1、在浏览器通过默认IP 192.168.1.240 进入GRM模块设置界面，把GRM模块网口功能设为接设备，同时网口IP设为与PLC同一网段。

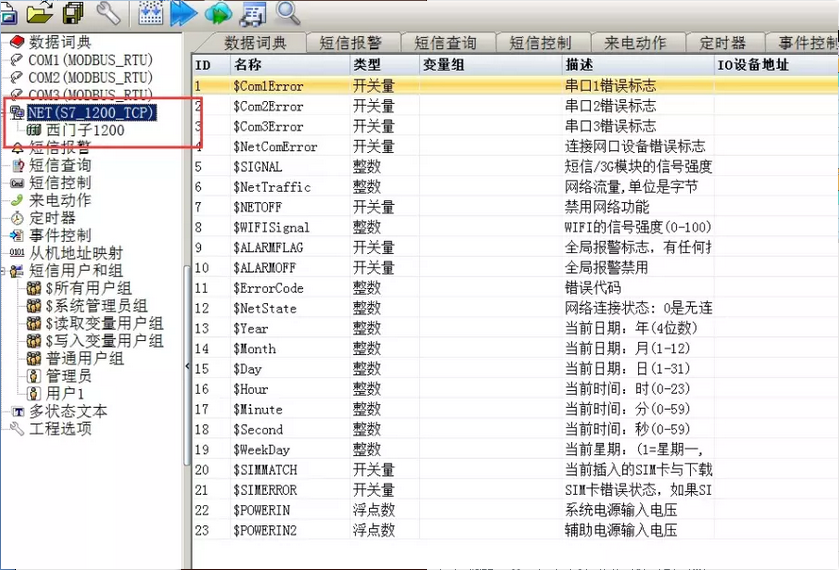

2、打开模块配置软件，选择网口S7-1200 TCP协议，通讯设置完成。

在PLC编程软件里面的设置如下：

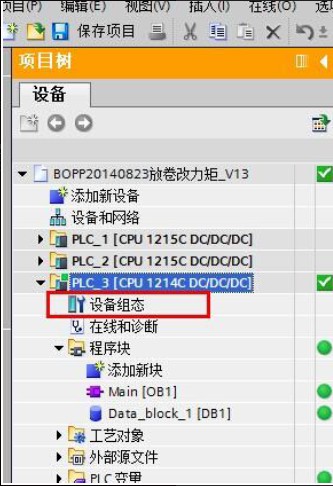

1 设备组态

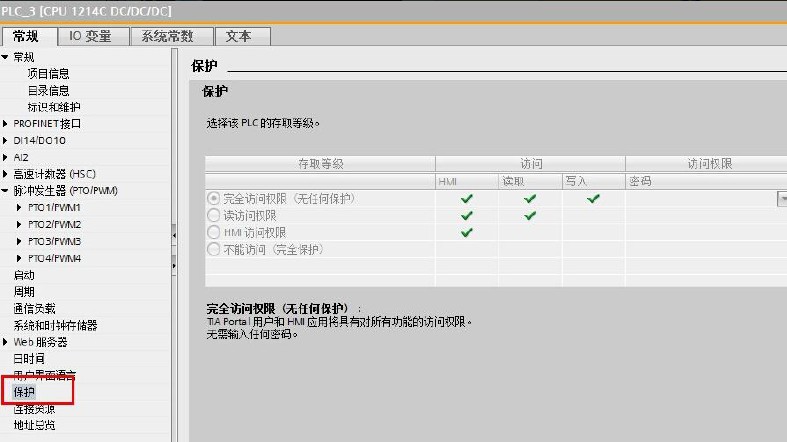

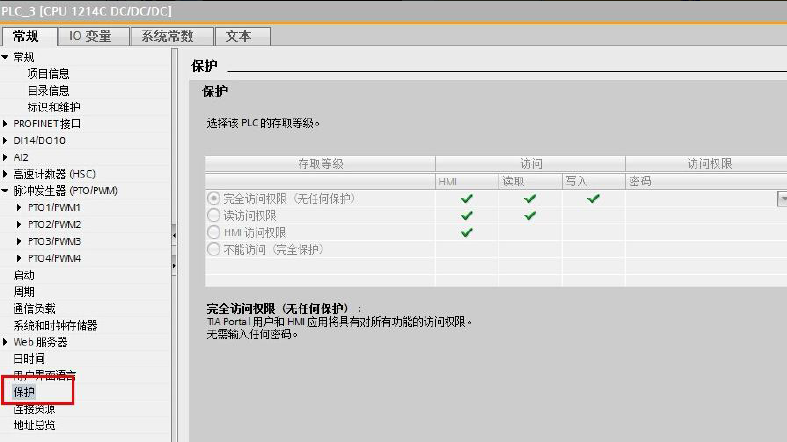

2、双击“保护”进入保护设置画面，把允许从远程伙伴（ PLC,HMI… ）使用

PUT/GET通信访问打上勾

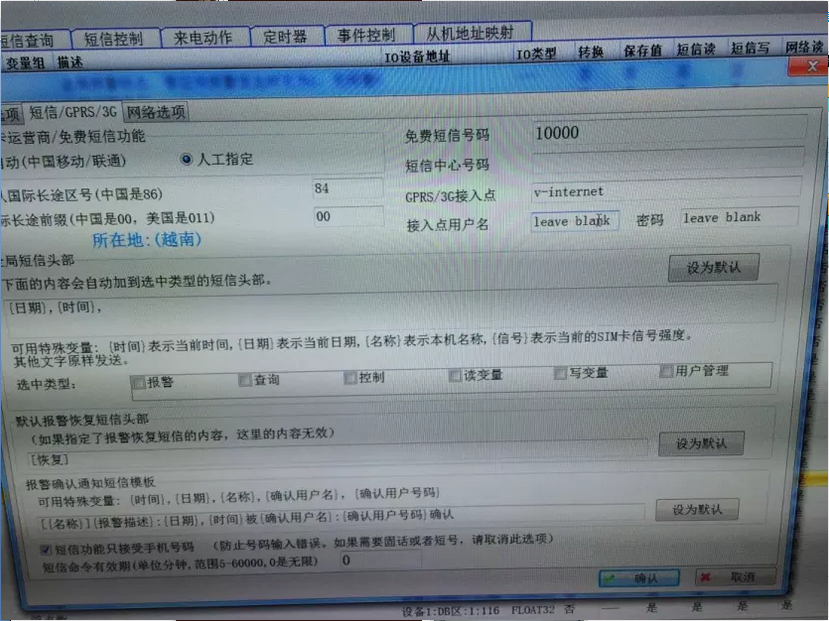

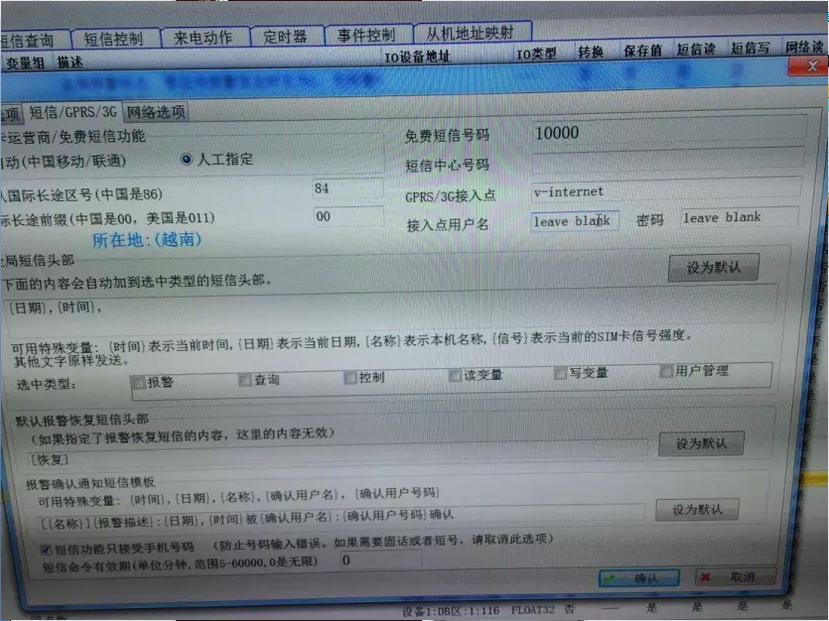

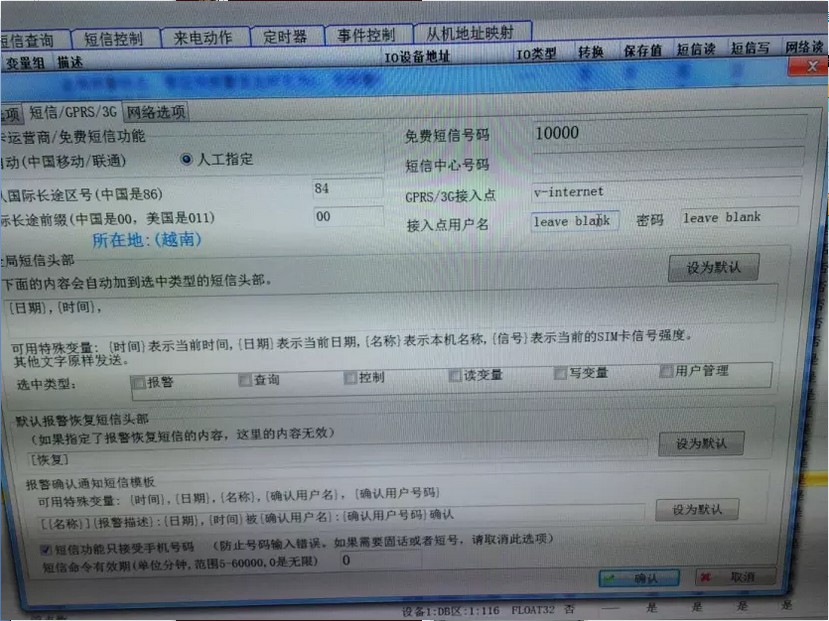

3、国外应用WCDMA 3G网络上网，设置下网络接入点。GRM500可以使用绝大多数国际上运营商的手机卡。使用时将SIM卡配置设置为人工指定，并需要配置接入点，用户名密码。

注意事项：

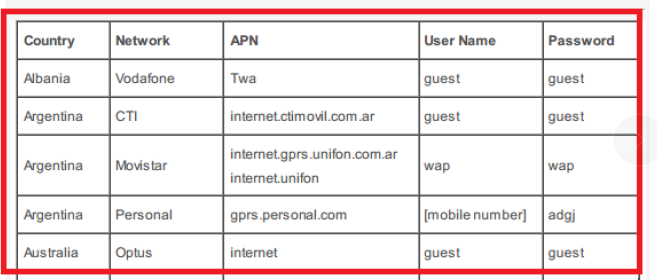

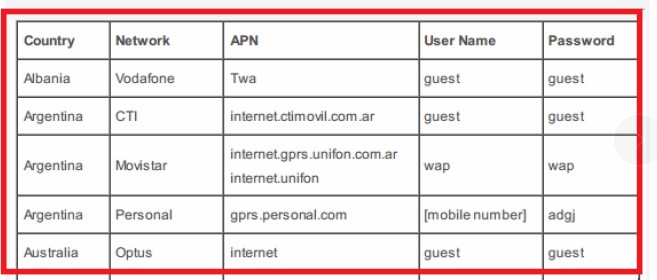

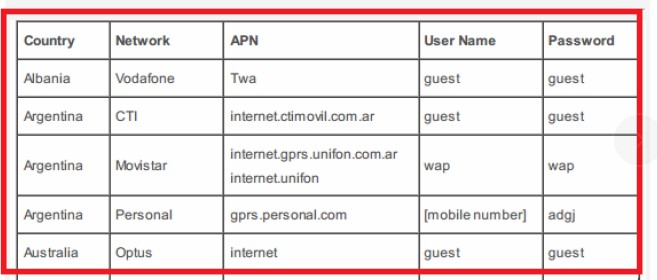

在GEMDEV软件的工程选项中应该填入GRPS/3G接入点(APN)，用户名(User name)，密码(Password)，每个国家有不同的运营商，在GRMDEV软件下Refer文件夹有一个GPRS_APN_for_all_mobile_operators PDF，根据您购买卡的国家（Country）运营商的名字(Network)，找到对应的接入点(APN)，用户名(User name)，密码(Password),填入上图即可！

一个国家可能有好几个运营商，请尽量购买该PDF文档中列出的该国的运营商（Network）

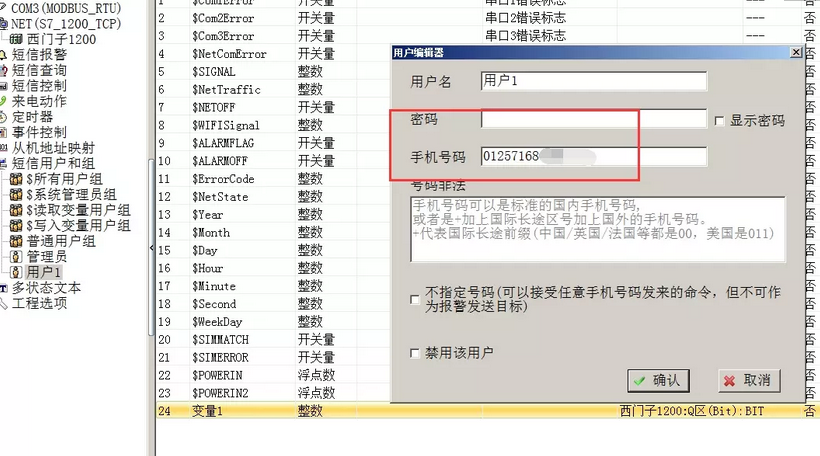

4、输入越南的手机号码

5、如何每天定时发送设备信息

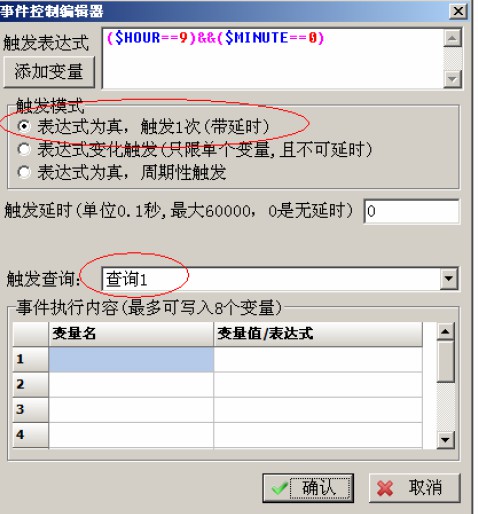

下图，示例为每天上午9:00，触发一次短信查询，相关人员将收到短信。在事件控制中建立如下控制即可，触发的查询需在短信查询中预先定义好:

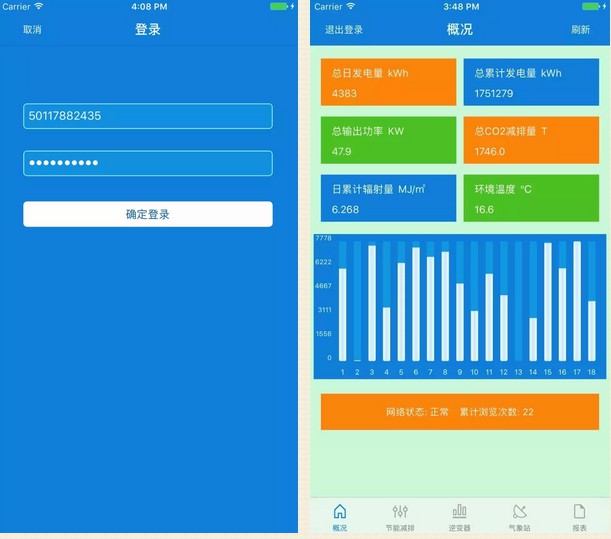

6、 数据上传到云服务器， 巨控云服务器提供http接口，根据用户需求定制APP界面，软件平台开发人员，不需要处理底层复杂的数据，只需要用http接口即可与S7-1200通讯，实现APP上数据读取和写入。
