清华大学城市洪涝监控实验平台的应用

清华大学水利学院以巨控GRM202G-8I4Q智能GPRS无线控制终端模块为控制中心，开发了城市洪涝实验平台，目前已经投入使用，系统运行稳定、可靠。实验平台可以随时随地利用远程终端的序列号和密码，通过电脑、手机网页直接查看水槽水位信息，也可以通过中控组态监控并记录历史数据，当水位超过预设值时可以通过短信和电话语音通知实验人员。

系统构成

GRM202G-8I4Q远程控制终端1台+ Global Water超声波液位变送器6台+触屏一台+四个水槽控制开关+远端组态监控+网页监控+短信报警。

系统功能

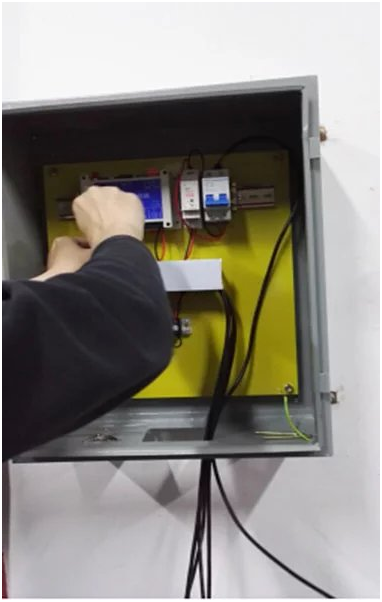

1、巨控GRM202G-8I4Q智能GRRS远程控制终端带1个485通讯串口，8路模拟量输入（采用12位AD，精度0.5%），4路继电器输出，同时具备强大的C语言逻辑编程功能，控制终端通过GPRS将测量数据传递到云服务器，并接收云服务器的发送数据；

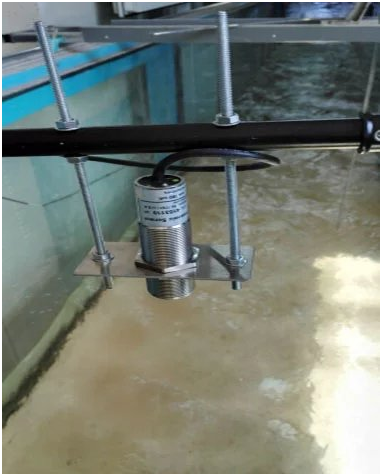

2、城市洪涝监控系统采用6个Global Water超声波液位变送器，测量6个位置的水位，通过4~20MA电流信号直接接入GRM202G-8I4Q，模块依据各路电流值计算出六个液位变送器所在位置的水位值；

3、控制终端依据测量液位，依据相关预设值，进行逻辑编程判断，自动通过4路继电器分别控制4个水槽进水电磁阀开关，达到按照预设值控制水槽液位的效果 ；

4、实验系统的预设值可以通过远程网页、远程组态随时修改，可以模拟控制城市地下管网水位和流速；

5、控制系统的控制程序可以随时修改，修改后通过网页就可以进行 远程下载，不必要直接到现场更改；

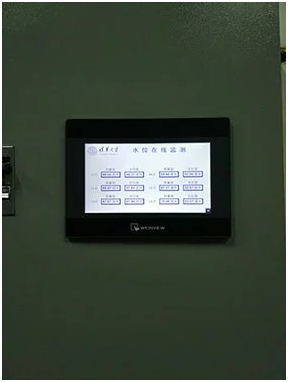

6、GRM202G的RS485通讯口接威纶通触摸屏，通讯协议为modbus rtu，可以现场通过触屏操作实验平台，也可以监控系统运行，记录相关数据；

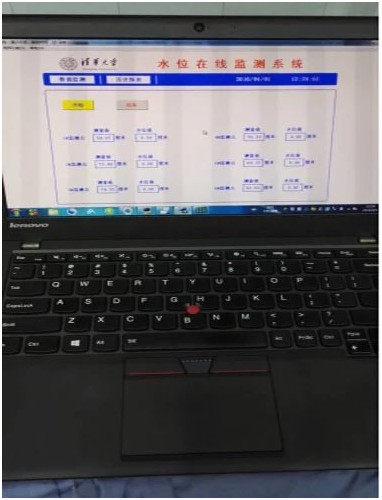

7、组态使用力控组态，通过巨控的OPC软件远程访问GRM202G,可以远程通过组态操作实验平台，也可以监控系统运行，记录相关数据；

8、当水位超过预设值时可以通过短信和电话语音通知实验人员，短信采用中文编辑方式，修改简单方便，还可以进行短信查询和短信控制。
