中国散裂中子源水冷系统远程监控报警案例

中国散裂中子源(CSNS)是国家"十一五"期间重点建设的大科学装置，是位于国际前沿的高科技、多学科应用的大型研究平台。CSNS由中科院和广东省共同建设，选址于广东省东莞市，项目预计总投资为22亿元人民币。散裂中子源是研究中子特性、探测物质微观结构和运动的科研装置，可带动物理学、化学、生命科学、材料科学、纳米科学、医药、国防科研和新型核能开发等学科发展，广泛服务于工农业生产。建成后，CSNS将成为发展中国家拥有的第一台散裂中子源，和正在运行的美国、日本与英国散裂中子源一起，构成世界四大脉冲散裂中子源。

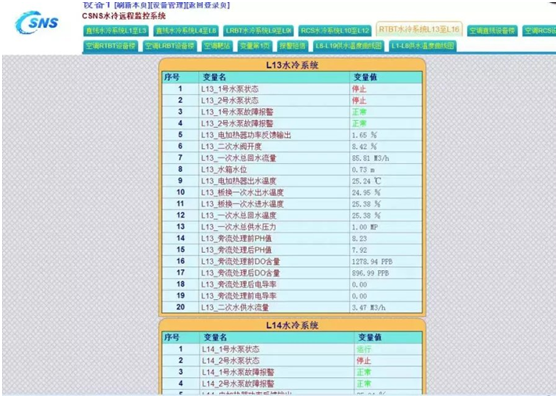

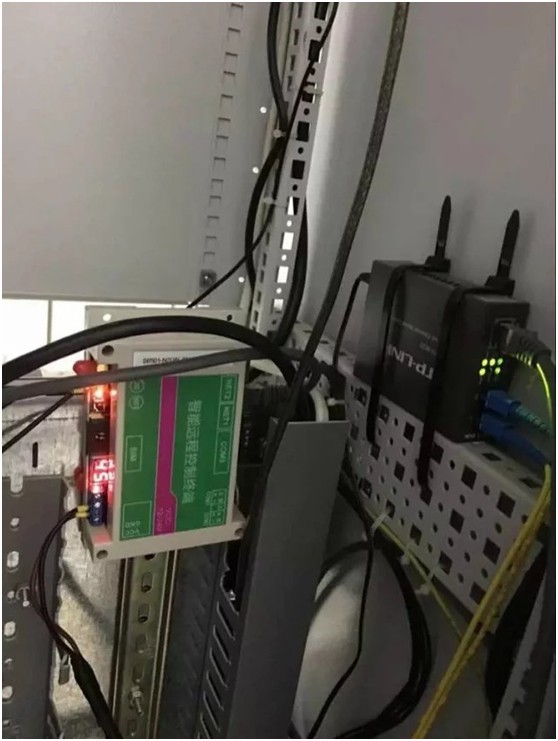

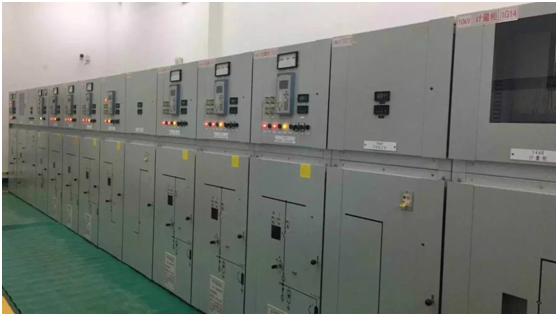

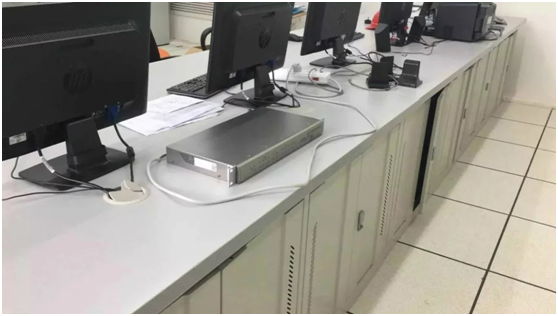

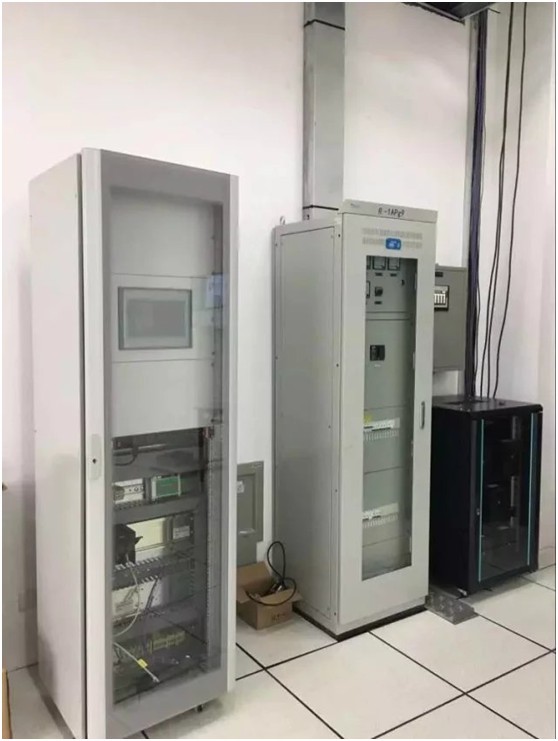

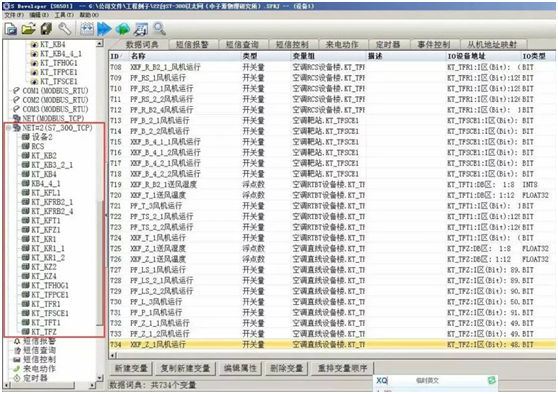

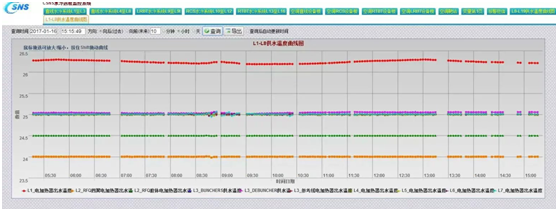

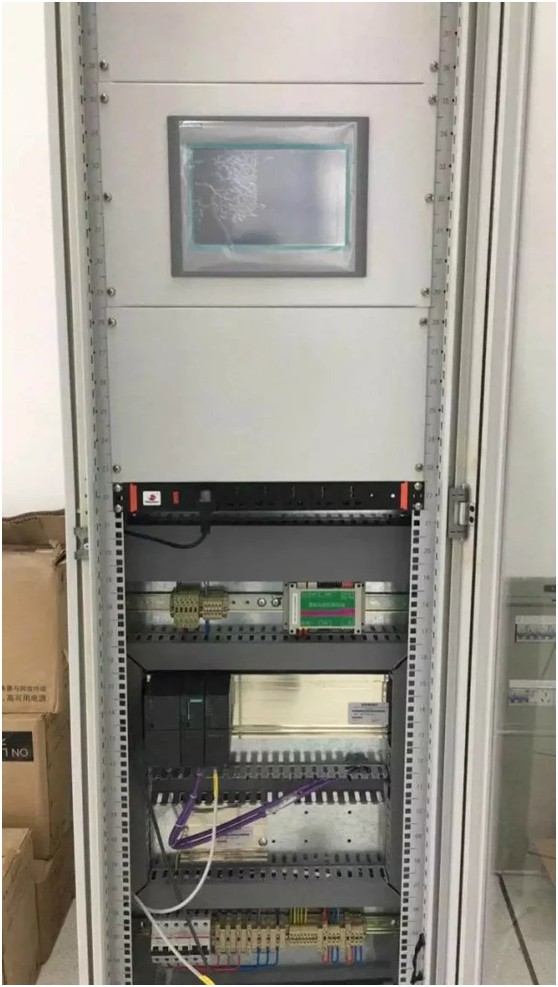

本次项目中国科学院高能物理研究所水冷和空调系统以及电力系统是用西门子 PLC 控制，现场总共接了 22 台 S7-300 PLC ， 19 台触摸屏 ， 6 台工控机， 2 台广州巨控 GRM500 。其中一台 GRM500 通过 S7-300 TCP 协议采集 16 台 PLC 数据，另外一台 GRM500 通过网口采集 6 台 S7-300 PLC 协议，并且通过 MODBUS TCP 协议采集四方通讯机的电力系统数据，同时利用 GRM500 自带的逻辑功能，把电力系统数据写入其中一台 S7-300PLC ，系统通过 3G 无线网络联网，实现做无线远程监控和故障短信报警功能。
