基于GRM200的水库无人值守监控系统

  一、背景介绍

水库一般位于山区，多生活交通不便利，以前水库靠人员值班，查看记录水位情况。现在随着人力成本的提高，加上水库值班条件比较恶劣，招聘值班人员已经非常困难。随着无线远程监控技术的成熟，水库无人值班监控系统已经得到大量运用。本文详细介绍了基于 GRM200远程控制终端开发的水库无人值守监控系统。

二、系统实现的功能

1.能远程通过电脑网页、手机APP随时查看大坝的实时水位；

2.能通过电脑网页，手机APP远程控制水库的水泵启停；

3.定时短信发送大坝水位给值班人员，定时时间可以通过电脑、手机远程修改；

4.水位变化超过一定阈值，短信报送值班人员，并告知实时水位，变化阈值可以通过电脑、手机远程修改；

5.水库水位超高和超低都需要短信报警，高低界限可以通过电脑、手机远程修改；

6.能通过电脑网页、手机APP远程设置流量计误差补偿；

7.能通过电脑网页、手机APP远程设置水库海拔高度，实现水位海拔显示；

8.值班人员的手机号码能通过电脑网页随时修改，可以同时设置多个值班人员；

9.远程分级管理，值班人员只能查看、接收报警信息，管理人员才能修改系统参数。

三、系统构成

1.自带模拟量信号输入的GRM200智能GPRS远程控制终端一台；

2. 4~20mA的液位计一套，量程依据水库的水位高度配置；

3. 24V电源一个，SIM手机卡一张，小电箱一个；

4.远程监控端是任意可以上网的电脑，手机端可以用网页，也可以用聚控免费安卓系统APP，凭借账号和密码登录观看。

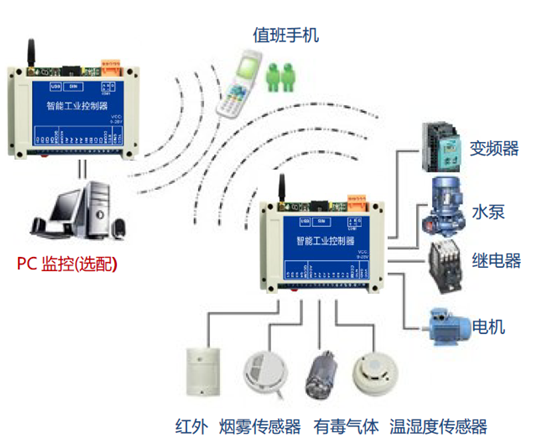

图 1 ：远程监控系统示意图

四、系统工作原理

GRM200智能GPRS远程控制终端具备可编程的存储器，用于其内部存储程序，能执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，能通过自带的I/O实现信息采集和输出控制，能实现PLC的功能。且自身具备程序 远程下载、手机APP和手机电脑网页监控、组态远程监控和短信控制和报警功能，是一种互联网时代的新型PLC.
