GRM200系列PLC专用GPRS无线通讯模块
GRM200的功能主要包括对PLC的组态软件远程监控,手机电脑APP网页监控,短信报警语音拨号报警,从2011年第一台样机进入南方电网测试,巨控GRM200G系列无线通讯模块,已经经过六年现场考验!目前已经有超过4万台产品应用在各种领域各种场合,从10KV高压变电站到北京铁路局北方路段,从西气东送到南水北调,无论沙尘滚滚还是高温酷暑,冰天雪地还是电闪雷击,我们的产品一直在工作。
详情

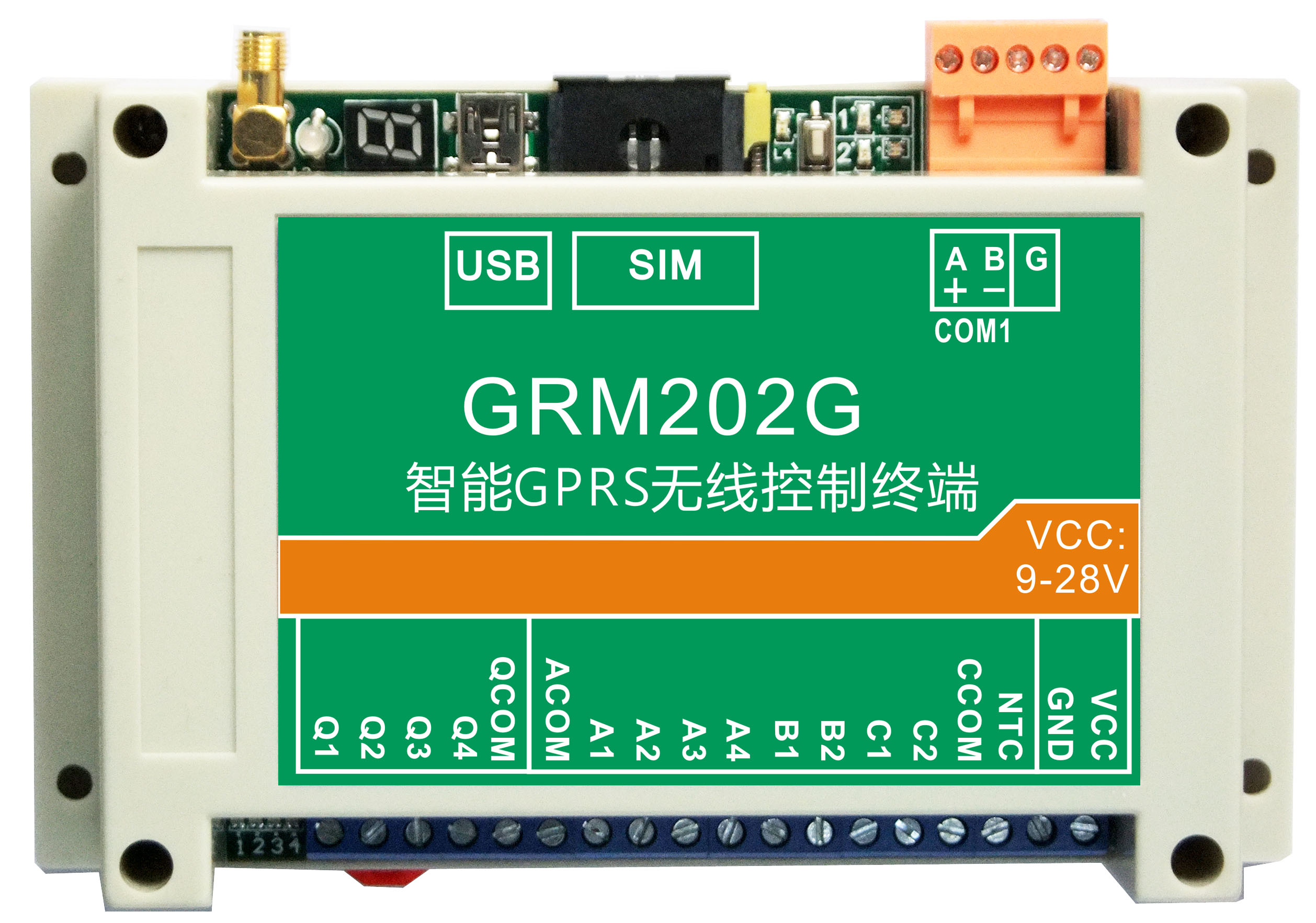

GRM200G PLC无线通讯模块是巨控科技开发的一款专用于 PLC远程监控的测控终端。它使用GPRS作为通讯手段,内置网页发布,一个模块即可实现PLC的电脑远程控制,短信报警,手机电脑网页浏览等。同时GRM200G自带数字输入/输出,模拟量,可以 作为PLC模拟量扩展模块,极大降低系统成本。GRM200G系业内首家采用短信,GPRS,语音三重通讯相结合的方式, 彻底解决传统GPRS模块不稳定的问题,并通过非透明传输的方式,实现多包并发采集,智能数据压缩等先进算法,极大提高了系统响应速度,降低50%以上的流量费用。
GRM 200G 智能 GPRS 控制器基本参数 |
|
性能参数 |
|
处理器 通讯接口 SIM卡接口 下载接口 数字输入 数字输出 温度测量 报警提示 模拟量输入 |
工业级高性能嵌入式ARM处理器 RS485(最多2路光电隔离),最高波特率57600 GSM 双频900/1800MHz,标配3米吸盘天线 Mini USB,用于配置报警条件 最多8路DC 9V-24V(光电隔离)或开关输入 继电器输出(4路,220V/5A),可作为遥控,跳闸,或告警 最多8路 NTC测温,精度0.2度,测温范围(-30-100) 蜂鸣器 最多8路 4-20mA 或0-5V,0-10V,精度0.5% |
外形尺寸 |
|
长*宽*高 安装方式 |
145x90x40 mm 导轨安装或螺丝固定 |
电气规格 |
|
额定电源 电源保护 绝缘电压 抗干扰度 静电测试 工作温度 |
DC24V 500mA (或者DC12V 1A) 过压,过流,短路 超过 20M Ω 500VDC 通过快速脉冲群4kV测试(对电源和通讯端子) 通过空气放电8 kV测试 -40-85度 |
支持 PLC |
|
西门子S7-200 PLC 西门子S7-300,400 PLC 三菱FX全系列PLC 三菱Q系列PLC 欧姆龙系列PLC 台达系列PLC 国产各类PLC |
PPI协议 MPI协议 (订货请指明) 通过485-BD支持FX1N,FX2N ,FX3U等PLC MELSEC通讯协议 HOSTLINK协议 台达协议 MODBUS协议 |
GRM200G 特点 |
竞争对手产品 |
联网配置 |
|
远程监控电脑只需能上网即可。 无需固定IP,也无需搭建任何中心服务器。 |
采用动态域名解析或者需要固定IP。 实现复杂,且对网络适应性很差。 |
数据传输 |
|
业内首创非透传智能采集模式。 使用多包并发采集充分利用GPRS带宽。 使用智能数据压缩算法和按需采集,节省流量。 |
普通GPRS DTU均采用透明传输方式。 需数据包回应后再发下个包,速度慢。 无优化,流量费用高。 |
手机网页 |
|
内置网页,手机可以网页监控PLC 使用简单,无需网页制作,配置模块即可使用网页 低成本,无需网页服务器 |
无此功能 需要专业网页制作知识 需要网页服务器 |
系统成本 |
|
标配无限点巨控组态软件,整体解决方案。 无需任何租用服务器的费用。 无需掌握网络相关知识,配置简单。 |
系统搭建成本高。 开发复杂,需要大量调试工作。
|
可靠性 |
|
GPRS网络和手机短信控制功能,双重保障。 GPRS永远在线,自动重连。 |
仅具备GPRS网络功能。 |
费用管理 |
|
SIM卡余额查询和GPRS流量查询,杜绝欠费发生。 精确掌握每月流量,避免浪费。 |
无此功能。 费用管理麻烦,可能忘记充值。 |
外围接口 |
|
具备传感器模拟量输入接口,和数字输入输出。 实现无线传感器功能,或作为PLC扩展模块使用。 |
无此功能。
|
短信功能 |
|
同时可实现手机短信读写PLC的任意寄存器。 通过短信报警,还可以实现无人值守。 |
无此功能。 GPRS网络中断时,对PLC无法监控。 |
来电控制 |
|
可以拨打电话控制输出,或者修改通讯寄存器。 如拨打手机,即可控制PLC启停。 |
无此功能。
|
抗干扰性 |
|
四层PCB,赛宝工业级认证。 西门子原装工业级短信模块。
4KV脉冲群抗干扰测试,8KV空气放电。 |
两层PCB,无法给出抗干扰指标。 多为西门子停产拆机模块 或国产模块。 强干扰时网络容易中断。
|
在线调试 |
|
通过USB可以在电脑上直接读写PLC寄存器, 查看本机输入输出和模拟量状态。 |
无法调试。工程或开发中测试麻烦, 需要花费大量费用和人力。 |
远程PLC的硬件配置和连接
1) 设备现场,GRM200无线通讯模块可以用485和PLC连接。GRM200 最多具备2路隔离485,每个485均可接多个相同协议的PLC。
2) GRM200插入手机卡即可,支持移动联通,需要开通流量功能。
3) 一个GRM200可支持多达1000个数据点和500个报警配置,完全可以满足中大型工程的需求。
电脑端用组态软件监控PLC
1) 工程师在只需能上网的电脑上登陆GRM200的模块序号和密码,使用组态软件即可进行远程监控。由于使用了OPC接口,可以支持组态王,力控,WINCC等各种组态软件。此类通讯方式相对于透传模式,速度大大提高,流量至少节省50%。
典型工程中,100个变量3秒更新一次,一个月仅需要150M流量左右。
2) 电脑端接入因特网可以是任何方式,无需固定IP和其他任何配置。
2) 一个电脑可以同时监控多个GRM200(巨控OPCSERVER可支持10万点的数据量),一个GRM200也可以同时被多个手机和和电脑同时访问。
手机端用网页监控PLC
1) 只要在模块配置软件里面简单配置网页样式,类似触摸屏的配置画面,下载到模块。
2) 手机和电脑手机和电脑能上网都可以通过网页或者
免费APP客户端查看,修改PLC的数据。能上网都可以通过网页查看,修改PLC的数据。
3) 提供标准的WEB访问接口,任何熟悉网页制作和APP的人可以轻松的从服务器获取数据 制作自己的网页和APP,对网页和APP制作的人而言,无需了解任何PLC通讯的细节。
历史数据和历史报警(选配)
1) 在巨控云平台的网页上,可以用历史数据表格。历史曲线图,历史报警表格查看历史数据和报警.
2) 巨控云平台的网页上,可以直接导出EXCEL数据表格和报警表格到电脑,供打印和处理。
3) GRM500的历史数据和报警功能具备断线续传功能,即使记录的时候由于网络中断或者卡欠费,导致GRM500无法连接服务器,定时记录的数据会在模块 下次上线后, 补录到云服务器,并不会丢失历史数据。
手机短信报警和短信控制
1) 只要在模块配置软件里面配置PLC发送短信的条件,内容接收人,下载到模块。PLC无需任何编程。
2) 可以实现手机短信控制PLC(可以短信直接读写PLC任意寄存器),短信和拨号主动报警提醒。
3) 可以在远程随时修改短信接收人手机,短信内容,报警条件。
4)业内独家具备语音播放功能,重要报警时可以多次播放语音,避免损失发生。
5)可选配停电短信通知功能,和双电源供电,保证停电时能及时通知客户处理!
可编程的无线PLC:
1) GRM200具备8输入(模拟和数字可选),4输出,可以和PLC配合使用,作为PLC扩展模块,降低系统成本。
2) 强大的逻辑功能,比梯形图更为简单,在完成无线通讯的同时,完全可以当成一个小型PLC使用,极大的提高了系统的性价比和可靠性。
GRM200的核心优势:
1) 模块具备短信,内置网页和云服务,常用DTU仅仅具备简单协议数据透传,还需要搭建服务器或动态域名,使用麻烦
2)传统DTU透传模式,我们的模块是根据PLC通讯协议优化的,速度快(2,3秒内可以更新数百个变量),流量省(节省50以上%),支持各种复杂协议,如PPI,MPI。普通DTU只能支持透传简单的MODBUS之类的串口协议。
具体可参考基于GPRS模块的PLC远程监控.pdf。
3)常用的DTU多用于民用行业或者数据量少,要求不高的场合,如POS机,抄表之类。由于成本竞争和行业原因,省去了大量保护,抗干扰,电源隔离电路,在严酷环境下,抗干扰和稳定性远远低于我们的GRM PLC无线模块。
