基于INTOUCH和S7-200的PLC无线通讯方案

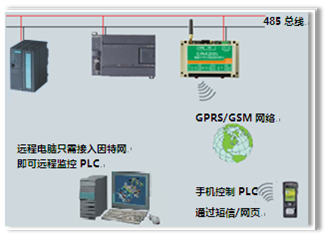

网络架构：

GRM200G 智能GPRS控制器是广州巨控科技开发的一款专用于工控领域 PLC远程监控的测控终端。它使用GPRS作为通讯手段，采用工业级设计标准，可以实现PLC的电脑/手机远程控制，远程报警，远程维护等。GRM200G系业内首家采用短信，GPRS，语音三重通讯相结合的方式，彻底解决传统GPRS模块通讯不稳定的问题，并通过非透明传输的方式，实现多包并发采集，智能数据压缩等先进算法，可充分利用GPRS带宽，降低50%以上的流量费用。

方案特色：

1：无需编程，无需数据中心服务器及固定IP，即可让电脑通过GPRS读写远程的PLC变量。

2：首创非透明传输，采用多包并发采集，按需采集，智能数据压缩等技术，相对透传GRPS DTU降低50%流量，速度提高2.5倍。

3：同时支持短信功能和GPRS无线远程访问，提高无线监控的可靠性。GPRS永远在线，自动重连。

4：通过OPC接口支持任意组态软件，可免费提供巨控无限点组态。

功能概述：

1：短信功能，短信报警，控制催款，查询,具备GRM200A全部短信功能，而且由于远程可以修改模块工程，所以可以远程随时修改短信内容， 收件人等。

2：模块内置的网页功能，手机和电脑用网页直接查看PLC，修改PLC数据。只需简单的配置一下网页的样式，下载到模块即可使用。无需任何网页和网络知识。也无需任何服务器。

3 ： 组态软件远程监控（可修改 PLC 数据，查看数据，历史数据报表，趋势图等），可以使用巨控免费组态，或者 WINCC, 组态王等 , 无需固定 IP 和任何端口映射。通讯原理

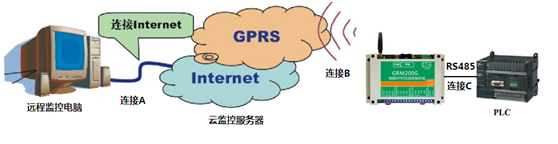

GRM200到远程监控电脑的整个连接分为三部分：

1.   连接A: 即远程电脑到云监控服务器的连接，要求远程电脑能上网即可。远程电脑上需安裝巨控OPCSERVER，WINCC通过OPC接口从OPCSERVER访问远程PLC的变量.

2.连接B: GRM200G通过GPRS到云监控服务器的连接。

3.   连接C: GRM200G通过485到PLC的连接。通讯协议根据不同PLC有所不同。GRM200支持西门子S7-200，S7-300，S7-400，三菱FX系列PLC，欧姆龙全系列PLC，台达PLC，LG PLC等, 及MODBUS协议。

软硬件要求：

完成远程监控的需要的硬件：

1.GRM200G一台（插入开通GPRS的SIM卡）

2.   GRM200G下载线及24V电源

3.可以上网的电脑一台，无需固定IP,可以是任何上网方式。

完成远程监控的需要的软件：

1.GRM200工程配置软件GRMDeveloper

2.巨控 GrmOpcServer软件包 ，请从巨控公司网站上下载。

3.INTOUCH组态软件

完成远程监控的方法：

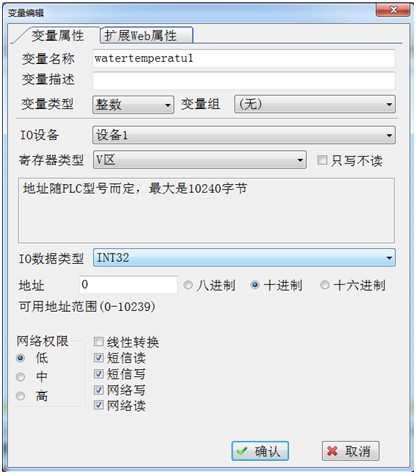

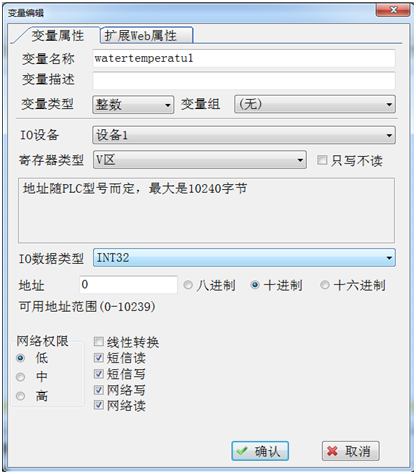

1.使用GRM200工程配置软件GRMDeveloper完成GRM200G的工程开发和下载，如配置需要远程监控的变量，及对应的PLC寄存器地址。

2. GRM200G开发下载完毕后，插入SIM卡，使之登陆到云监控服务器。

3.使用巨控 GrmOpcServer软件包 中的GRM OPC管理器配置监控端，并刷新设备，将GRM200G的变量更新到本地OPC服务器。

4. 使用组态软件开发工程，将组态软件的变量关联到对应的OPC寄存器。

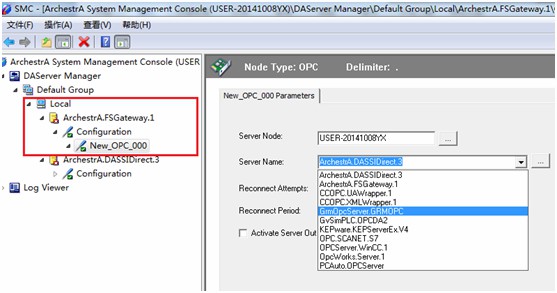

   运行System Management Console，在ArchestrA.FSGateway.1Configuration添加一个OPC Object，其中Server Name: GrmOpcServer.GRMOPC。

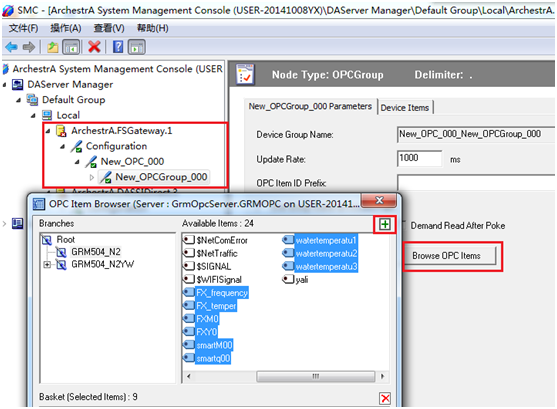

按照项目示例，再添加OPCGroup Object,命名为New_OPCGroup_000，再添加GRMOPCSever下面的变量并且保存。

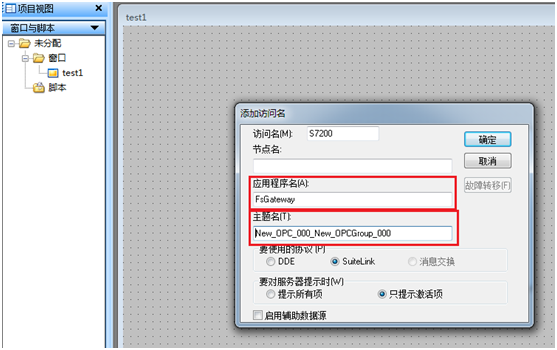

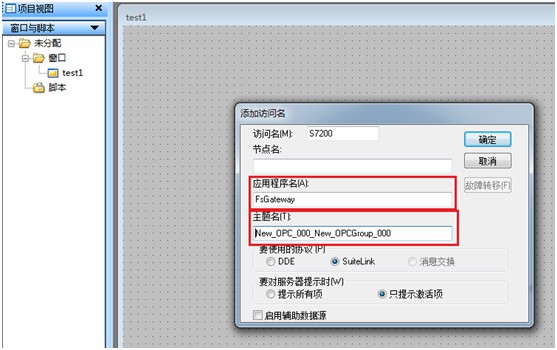

运行Wonderware INTOUCH组态软件，在工程栏[特别]下拉菜单中添加访问名S7200，应用程序名：FsGateway，主题名：New_OPC_000_New_OPCGroup_000 ，主题名的设置和DAServer中的Device Group中定义的一致。

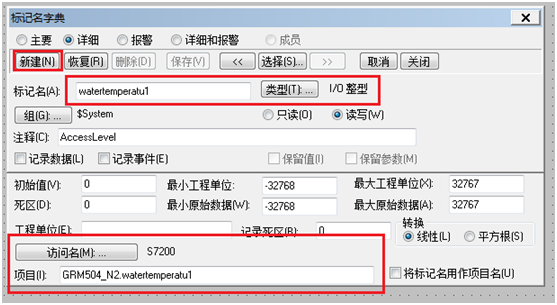

   指定变量的访问名和地址。

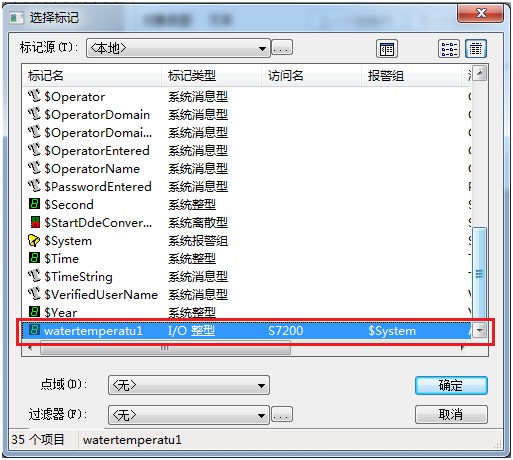

    在画面的文本对象中链接变量的标记名。

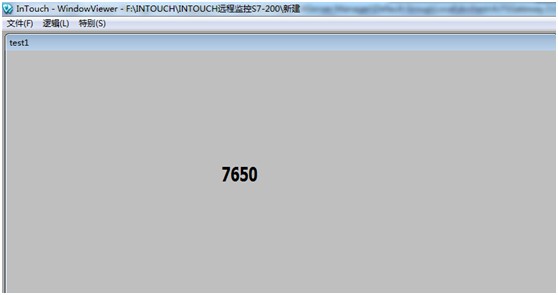

5.   运行组态软件，即完成开发。

所需费用

1.若需要远程监控PLC的100个变量，3秒钟更新一次数据，监控电脑24小时开机（和同时监控的电脑的台数无关），一个月大概需要100－200M流量(约15元)。

2.购买GRM200G无线模块一个。

3.如果使用短信功能，短信费用1毛1条。
