基于WINCC和S7-200的PLC无线通讯方案

西门子 PLC无线通讯方案特色：

1、组态软件实现 PLC远程监控（可修改PLC数据，查看数据，历史数据报表，趋势图等），可以使用巨控免费组态，或者WINCC，组态王等任意支持OPC的组态，监控电脑无需固定IP和任何端口映射，花生壳动态域名。

2、模块内置的网页功能，手机和电脑用网页直接查看PLC，修改PLC数据。只需简单的配置一下网页的样式，下载到模块即可使用。无需任何网页和网络知识。也无需任何网页服务器。

3、短信功能，短信报警，控制催款，查询，而且由于远程可以修改模块工程，所以可以远程随时修改短信内容， 收件人等

4、多包并发采集，按需采集，智能压缩技术，相对透传GRPS DTU降低50%流量，速度提高2.5倍。

5、支持各种复杂协议，如西门子PPI，MPI，三菱，欧姆龙协议。普通DTU只能支持透传简单的MODBUS之类的串口协议。

6、同时支持短信功能和GPRS无线远程访问，提高无线监控的可靠性。GPRS永远在线，自动重连。

PLC无线通讯的网络结构：

1. 连接A: 即远程电脑到云监控服务器的连接，要求远程 电脑能上网即可。远程电脑上需安裝巨控OPCSERVER，WINCC通过OPC接口从OPCSERVER访问远程PLC的变量.

2. 连接B:  GRM200G通过GPRS到云监控服务器的连接。

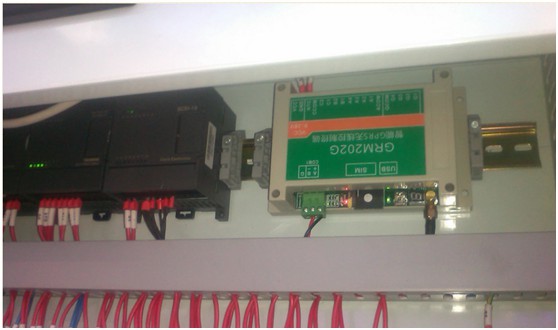

3. 连接C: GRM200G通过485到PLC的连接。通讯协议根据不同PLC有所不同。GRM200支持西门子S7-200，S7-300，S7-400，三菱FX系列PLC，欧姆龙全系列PLC，台达PLC，LG PLC等, 及MODBUS协议。

西门子PLC无线通讯软硬件:

1. GRM200G一台（插入开通GPRS的SIM卡）

2. GRM200G下载线及24V电源

3. 可以上网的电脑一台，无需固定IP,可以是任何上网方式。

完成西门子PLC无线通讯需要的软件：

1. GRM200工程配置软件GRM Developer

2. 巨控 GrmOpcServer软 件包

3. WINCC组态软件

完成西门子PLC无线通讯的方法：

1. 使用GRM200工程配置软件GRMDev3完成GRM200G的工程开发和下载，即配置需要远程监控的PLC变量和对应的PLC寄存器地址。

2. GRM200G开发下载完毕后，插入SIM卡，使之登陆到云监控服务器。等待数码管显示”一”

3. 使用巨控GrmOpcServer软件包中的GRM OPC管理器（GrmOpcMgr.exe），“添加GRM设备”输入模块的序列号和密码后（有多个模块的的话登陆多个），并点击“刷新全部GRM设备”。这个时候，GRM软件里面建立的全部变量都导入到OPC里面了。

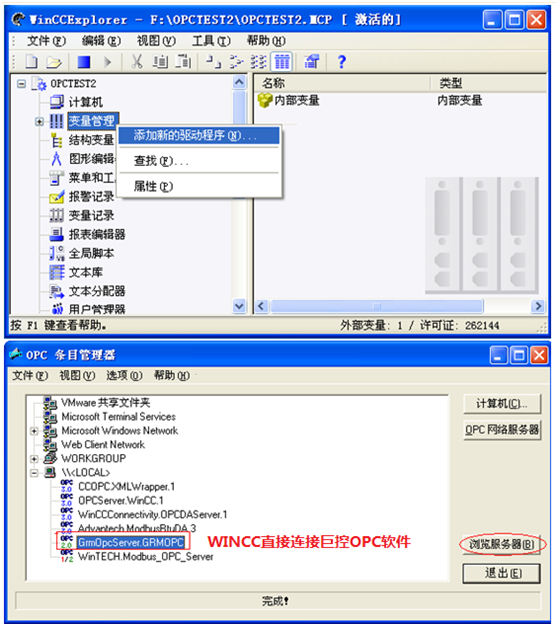

4. 使用WINCC组态软件的OPC驱动，链接OPCSERVER，可以看到已经登陆的模块里面建立的全部变量（即第一步建立的变量），将组态软件的变量关联到对应的OPC寄存器。

5. 1到4步，已经完成了远程PLC变量到组态软件WINCC变量的全部映射，这个时候按正常组态软件开发画面即可 。

西门子PLC无线通讯所需费用:

   1、若需要远程监控PLC的100个变量，3秒钟更新一次数据，监控电脑24小时开机（和同时监控的电脑的台数无关），一个月大约100－200M流量(约15元)。

   2、购买GRM200G无线模块一个。

   3、如果使用短信功能，短信费用1毛1条。
