巨控GRM模块支持AB PLC EthernetIP_CompactLogix协议

巨控GRM500系列模块直接内置EthernetIP_CompactLogix协议，通过以太网接口，实现AB系列的 PLC远程监控。巨控GRM500通 过与AB内部结构变量的标签配对，实现无缝点对点对接，双向通讯，设置简单、明了、便捷。解决一般组态不能直接读写罗克韦尔PLC内的结构 变量问题，轻松实现AB系列PLC远程通讯和监控。

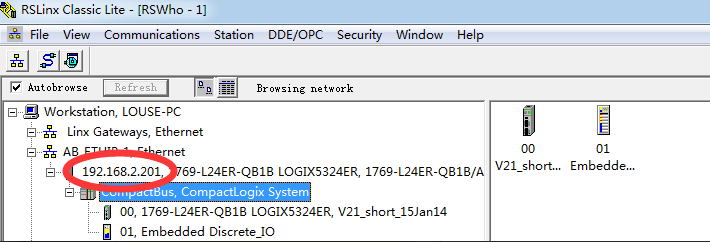

以PLC的IP;192.168.2.201为例：如下图查看PLC的IP

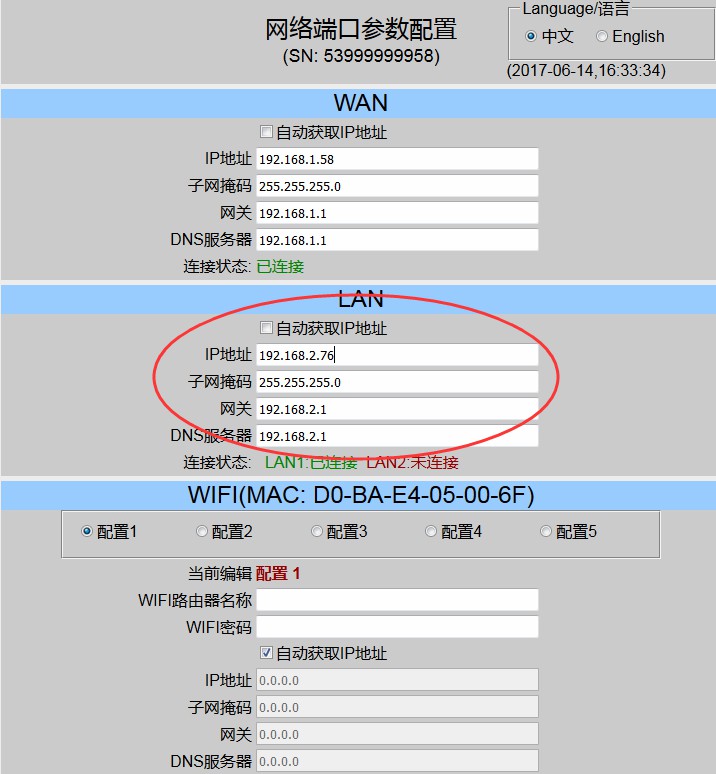

下图是GRM500通信设置。配置模块IP：192.168.2.76（与PLC同一网段）

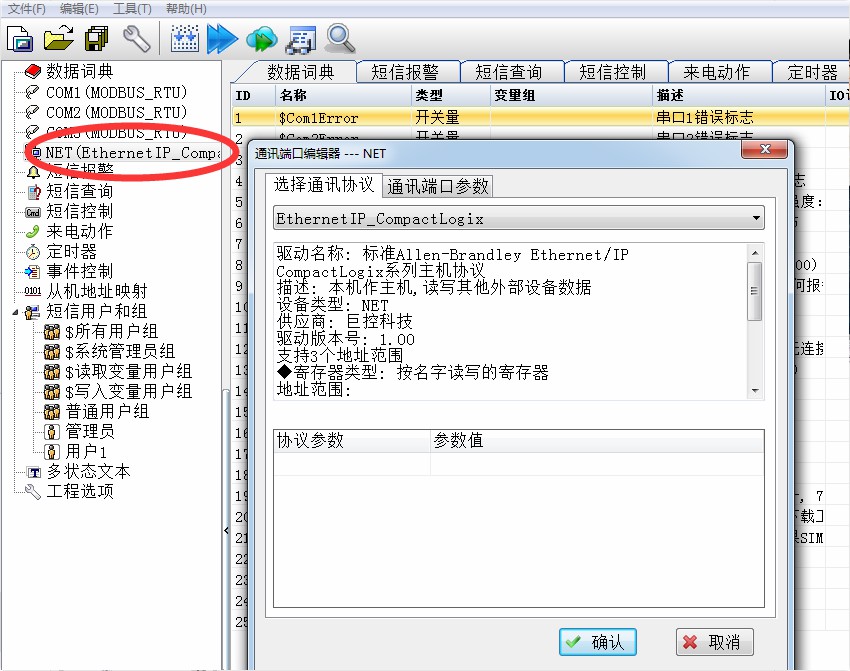

模块协议选择（Ethernet IP_CompactLogix）

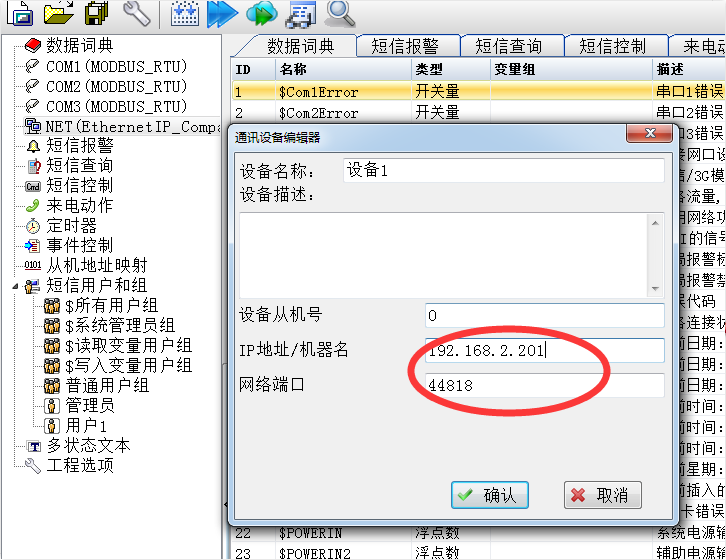

右键新建设备（ip：192.168.2.201与PLC相同，端口默认44818）如下图

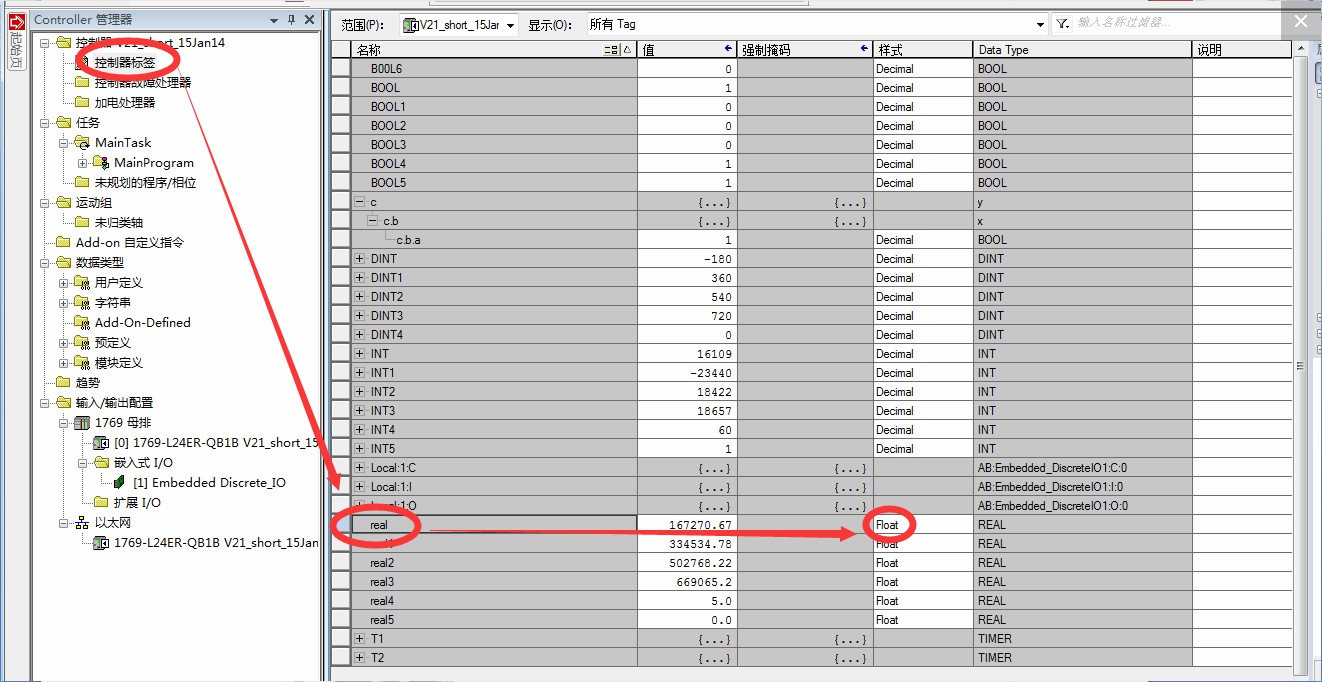

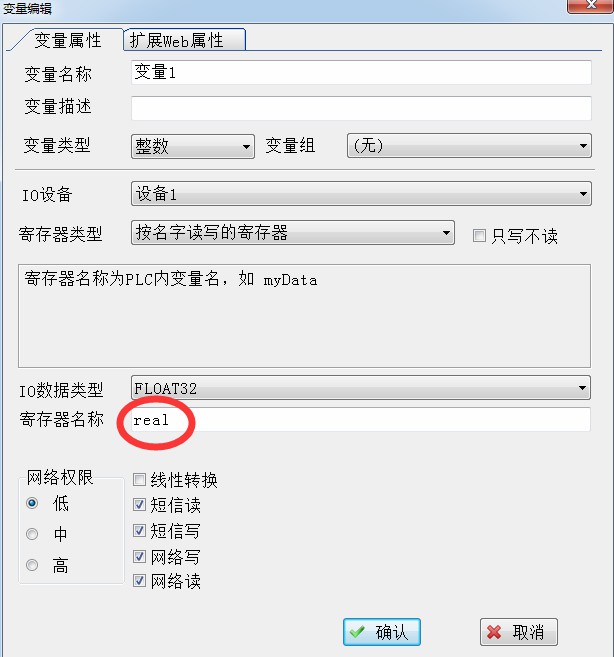

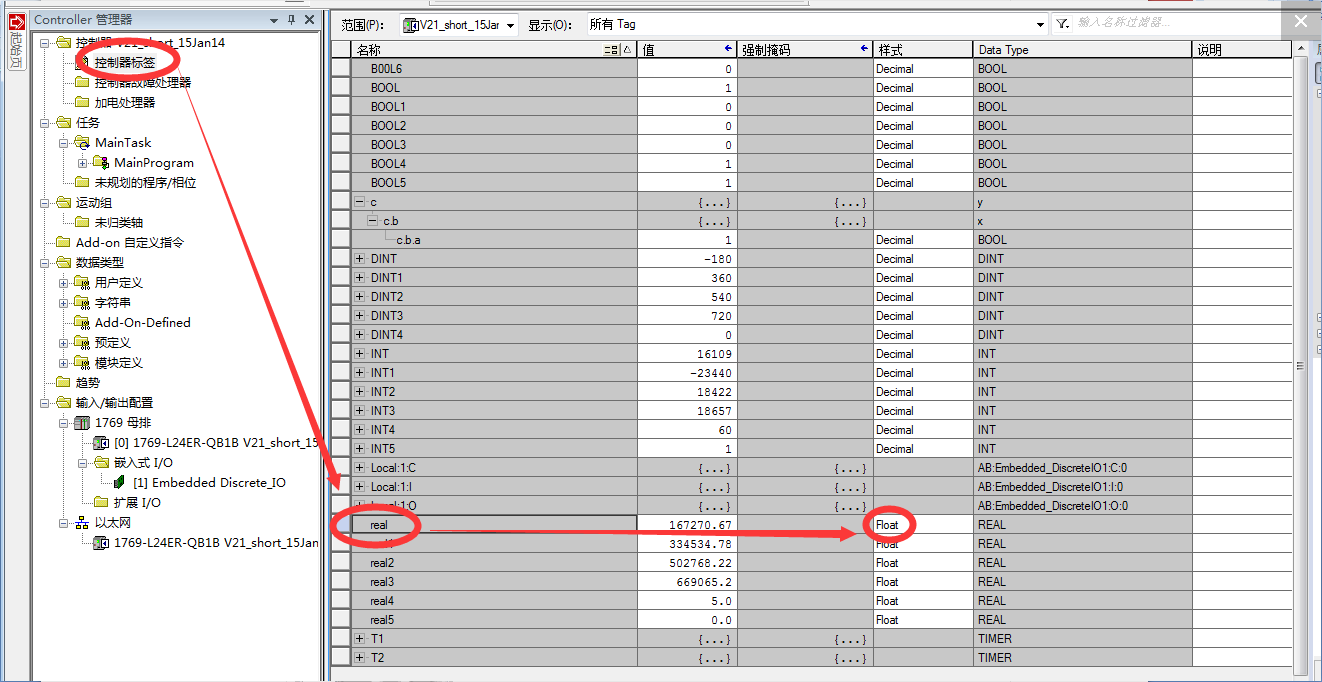

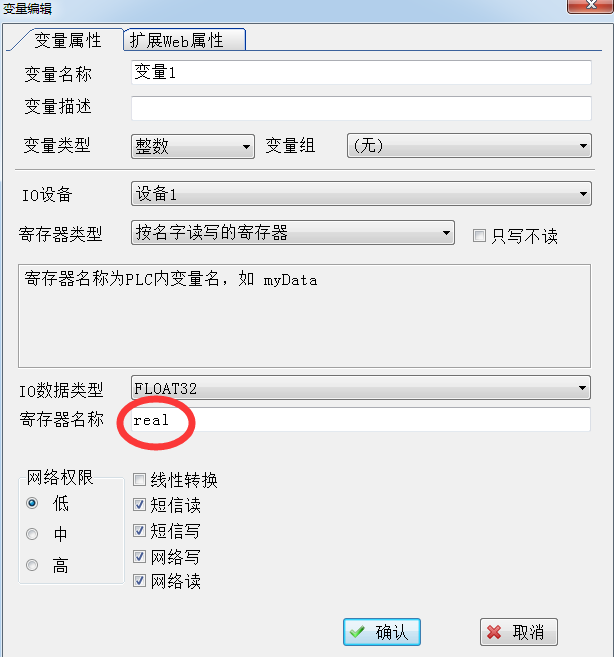

新建变量：寄存器名称与PLC的控制器标签里的变量名一致（如下图real为名字的变量，变量类型要和PLC一致）

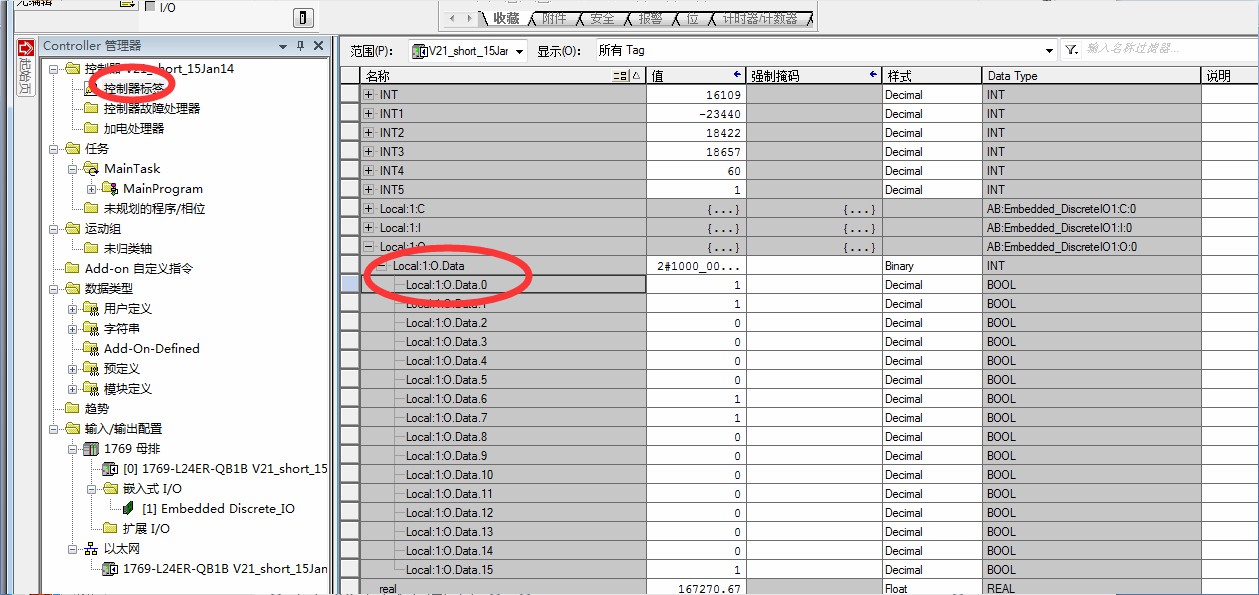

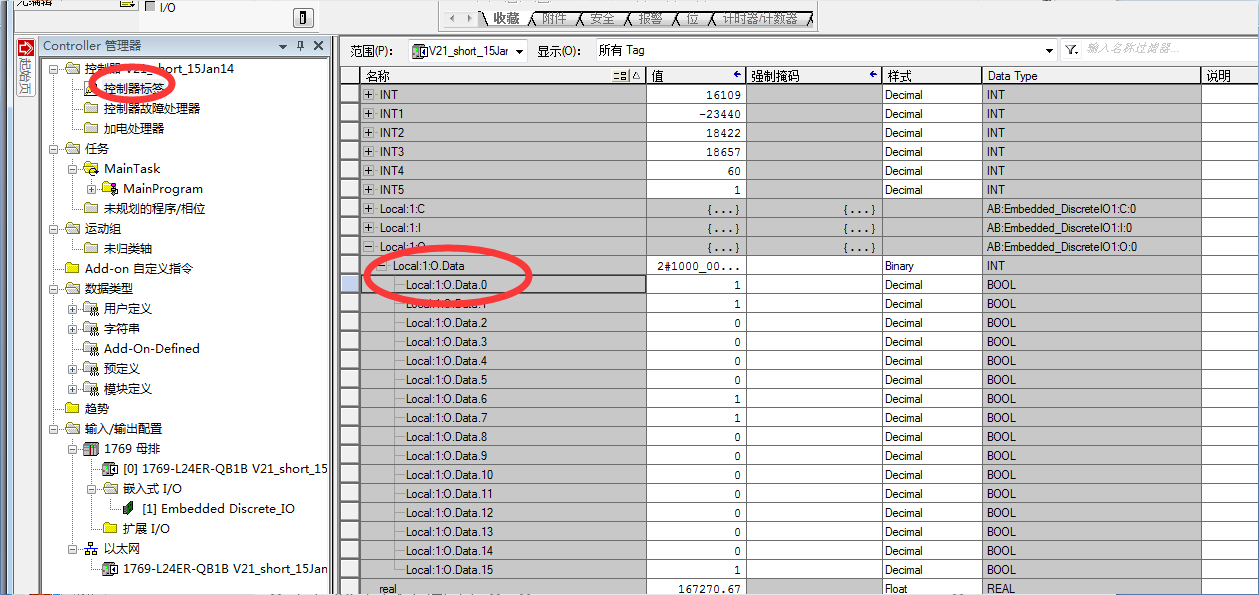

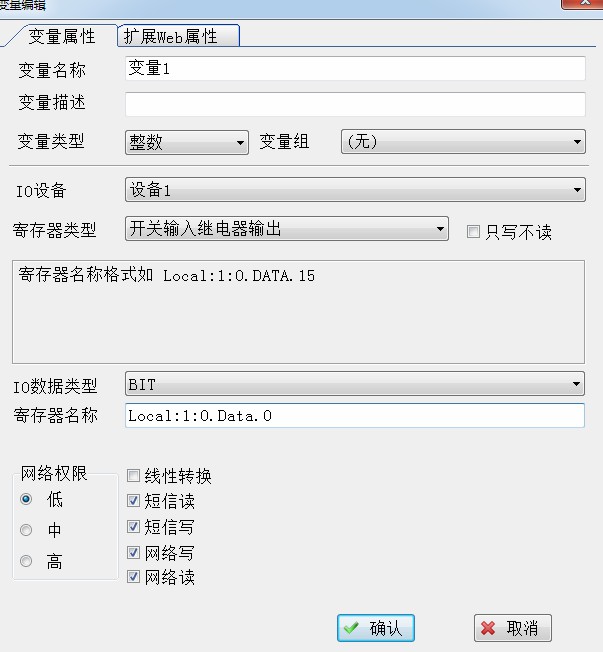

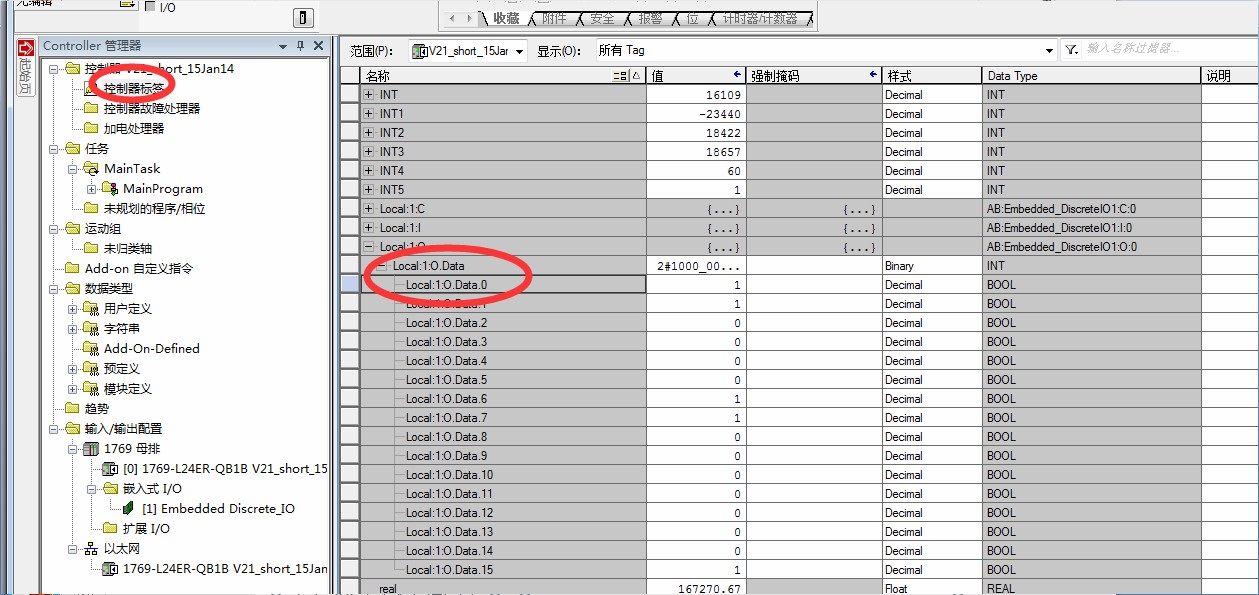

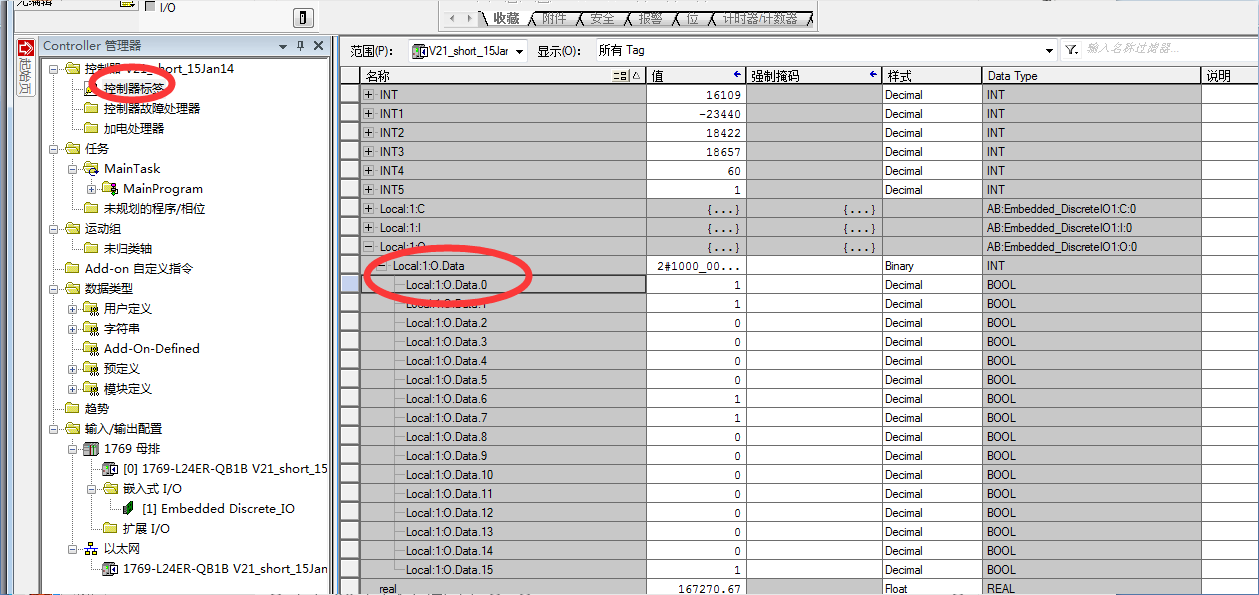

如果是PLC开关输入输出变量：请选择开关输入继电器输出，如下图
