昆仑通泰触摸屏与GRM500模块实现数据的远程监控功能

准备材料:一台昆仑通泰触摸屏（带网口），一台GRM500模块，一根网线。

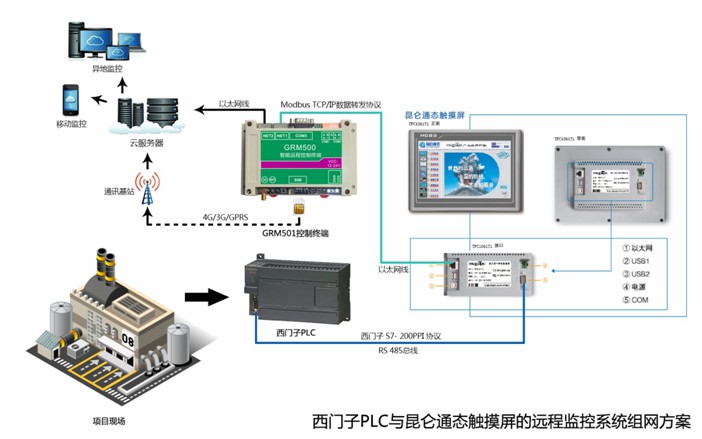

任务描述:在同一局域网内建立本地与远程GRM通讯，实现本地数据转发，并通过GRM500实现数据的互联网发布。此方案可以将PLC、触摸屏、第三方仪表、本地组态PC、异地组态PC、手机移动端等设备联合到一个网络，实现数据的共享与远程监控。

1、新建工程

打开Mcgs嵌入版组态软件，新建1个工程，分别命名为“ Modbus数据转发发送端”。在触摸屏的WINCE系统中IP地址设置：转发发送端IP地址为192.168.1.239，GRM500控制器Net口IP设置为192.168.1.240（默认）。

2、“Modbus数据转发发送端”工程组态

（1）添加ModbusTCP/IP数据转发驱动

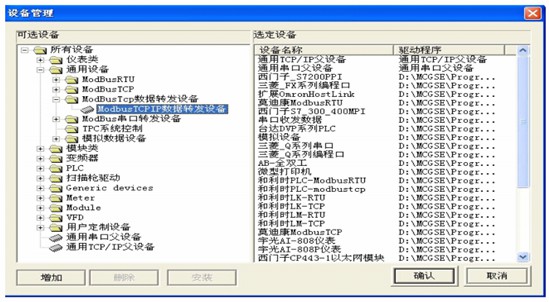

进入”Modbus数据转发发送端”工程，双击进入设备窗口，在工具箱中点击设备管理，双击添加转发设备驱动，如图1-2所示。

图1-2 转发设备驱动添加

（2）添加ModbusTCP/IP数据转发设备

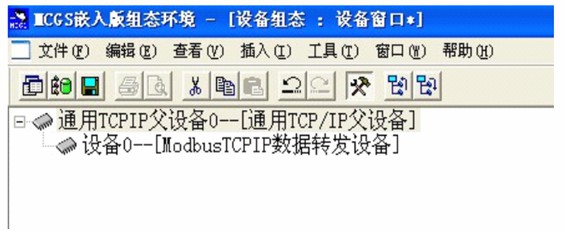

打开设备窗口，添加通用TCPIP父设备0和ModbusTCPIP数据转发设备，如图1-3所示。

图1-3 添加驱动

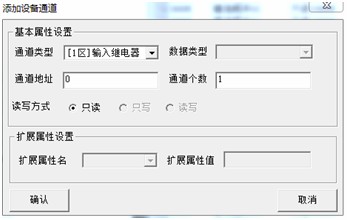

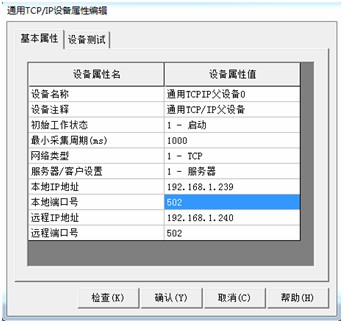

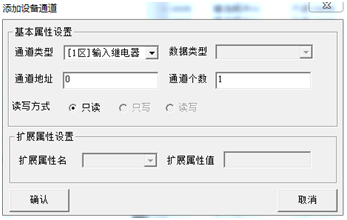

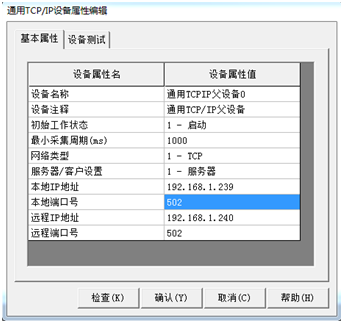

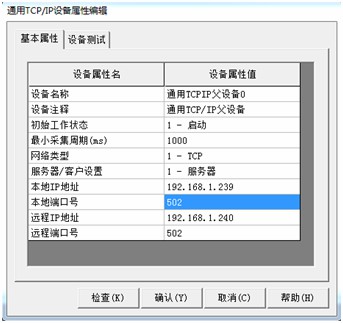

驱动设备添加完成后，网络类型选择TCP，服务器/客户设置选择服务器，根据触摸屏WINCE 的 IP 地址设置触摸屏的本地 IP 地址为192.168.1.239，远程 IP 地址为192.168.1.240, 本地端口和远程端口设置成502，注意发送端和接收端的设备地址设置一致，参数设置如下图1-4所示。参数设置完成后，双击设备0-ModbusTCPIP数据转发设备，进行通道添加，点击增加设备通道，出现如下图1-5所示，选择通道类型和数据类型。

图1-4 数据转发发送端参数设置图1-5 增加通道

增加的设备通道如下表1-1所示：

表1-1地址添加表

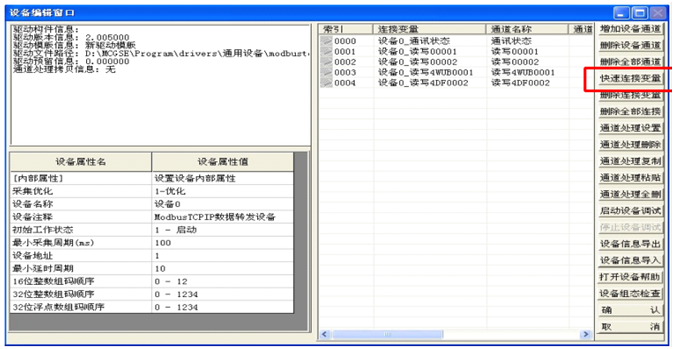

地址添加完成后如下图 1-6所示

图1-6通道地址

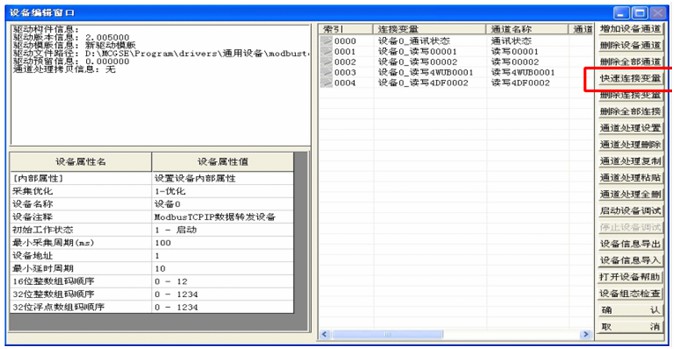

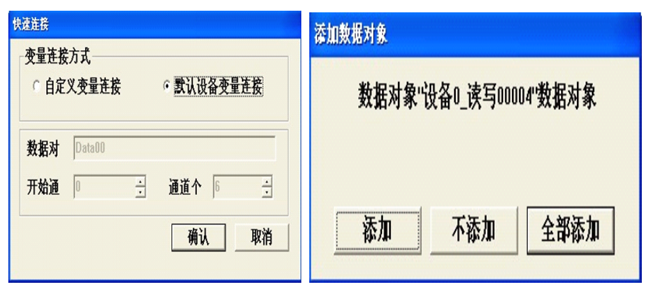

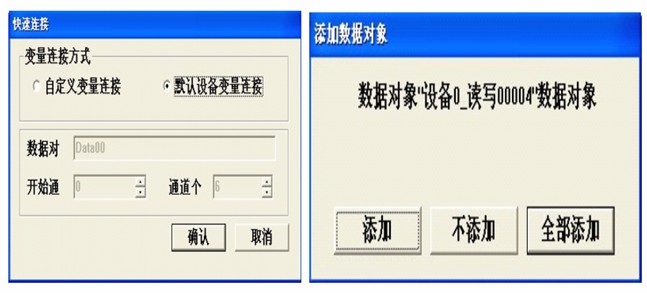

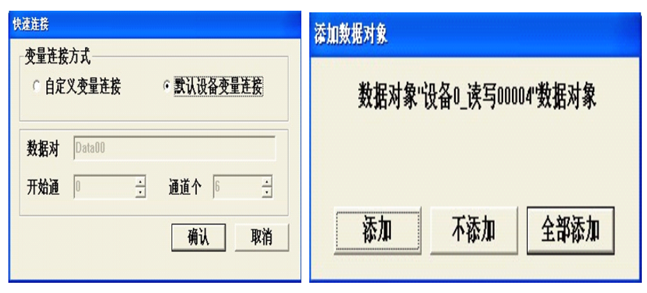

通道地址添加完成后，点击上图所示红色标记，进行快速连接变量（变量可以是触摸屏内部变量或者PLC变量地址），出现下图1-7窗口后，选择默认参数设置连接，进行变量连接。点击确认出现图1-8图所示，点击全部添加。最后添加确认这是参数和通道地址就添加成功。

图 1-7快速连接图 1-8增加数据对象

（3）ModbusTCP/IP数据转发发送端用户窗口组态

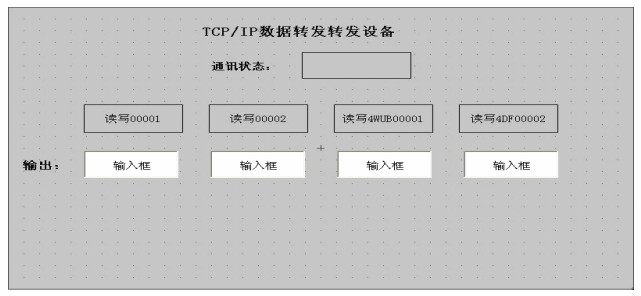

进入用户窗口，双击”窗口”，进入组态画面，通过输入框和标签构件组态出如下图1-9所示。

                                图 1-9数据转发窗口

1、GRM501-N2Y控制器工程组态

打开 GRM控制器工程编辑软件GrmDeveloper软件，文件-新建工程，选择设备型号GRM501，建立工程文件后，点击左侧工程选项按钮，选择N2Y设备小型号（支持移动、联通4G带双网口）模块。

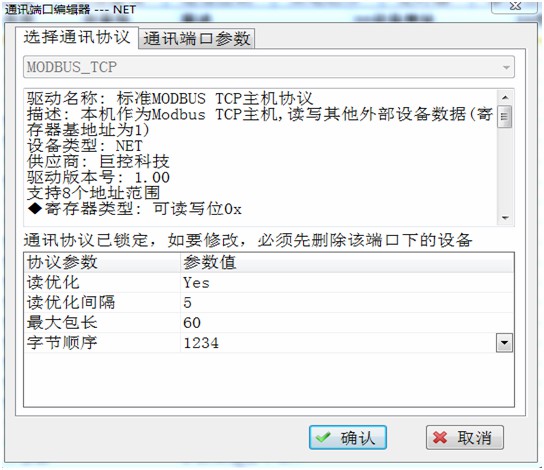

将Net网口的驱动协议设置成Modbus-TCP，如图1-10所示。字节顺序与图1-6所示32位整数组码顺序一致。

图1-10

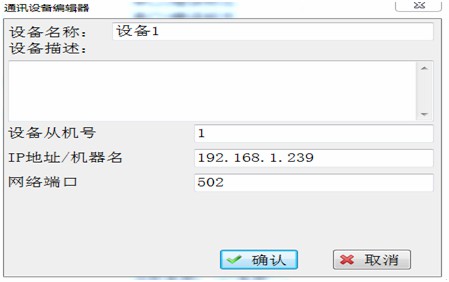

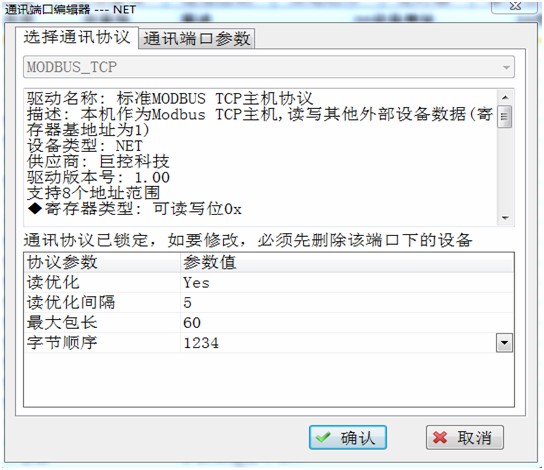

右键单击NET，选择新建设备，并将通讯设备编辑器参数窗口按照图1-11所示进行设置。

图1-11

设备从机号与图1-6设备地址一致，IP地址/机器名为昆仑通泰触摸屏Net口IP地址，网口端口与触摸屏设置一致。

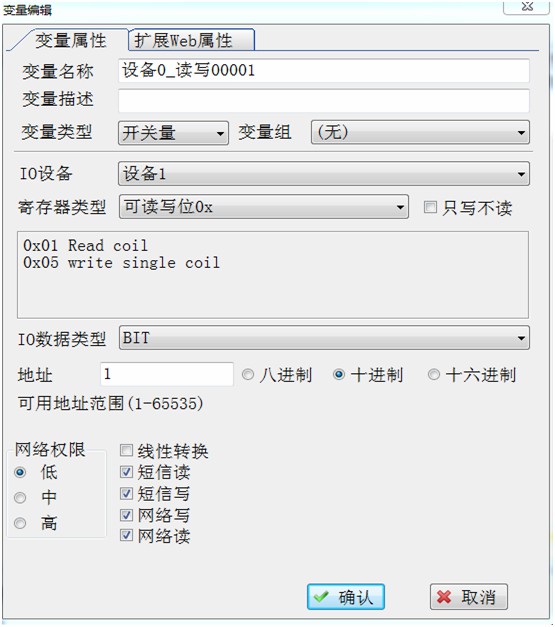

点击新建变量按钮，建立与触摸屏modbus-tcp变量映射地址一致的变量，设置过程如图1-12所示。
