水泵集中监控系统方案

一、概述

水泵远程控制器适用于水系统中水泵的远程监控及管理，泵站管理人员可以随时随地监测站内管道压力、流量、水泵工作状态等；支持水泵短信、电脑手机网页手动控制、自动控制、远程控制泵组的启停，实现泵站无人值守。

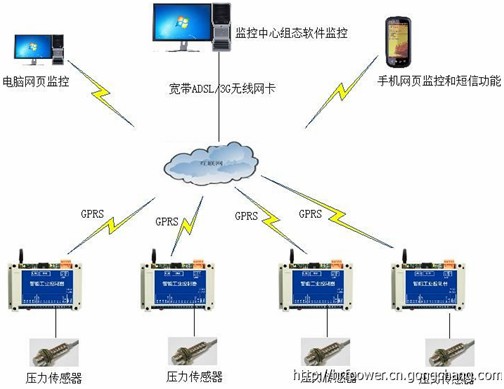

二、系统结构:

系统中有传感器，输出为模拟量信号，现场增加工业无线控制终端 GRM200G，实现模拟量实时数据的采集，无需配置就可以以GPRS的方式上发到云服务器，可以完成短信报警、短信查询、手机或电脑网页监控等服务。值班人员可以发短信或者拨号查询水泵压力，水泵压力过高或者过低时会自动发短信和打电话通知值班人员，值班人员也可以用手机或电脑网页实时查看现场数据，模块还能定时自动发送短信给值班人员汇报实时压力，一个模块就实现了这些功能，使用方便，由于采用非透传方式流量少，可靠性高。

中控室用电脑实时监控现场，使用本公司提供的组态软件方便数据管理，压力实时监控、存储、查询、报表、打印、曲线等，这时需要中控室电脑能够上网才能获取到远程数据。GRM200G模块具有8路模拟量或开关量输入、4路继电器输出。可以接入可其他传感器或者带通信的控制器为系统扩展。

三、主要功能：

1.  手机发短信远程控制水泵开机，停机

2.  手机发短信或者拨号查询水泵电压，电流

3.  手机发短信或者拨号查询水管压力

4.  手机发短信查询水泵状态，水泵运行时间

5. 水泵过载或故障时通知值班人员手机

6. 手机、电脑网页监控

7. 电脑软件集中监控管理，数据记录，曲线分析

系统特色:

1.业内首家采用最新西门子CINTERION工业级模块BGS2，贴片工艺，适合自动化生产，同时模块具备高稳定性和抗干扰能力，温度范围为－40度到85度，可满足最苛刻的工业环境，德国品质，轻松拥有。

2.业内首家采用全工业级设计，通讯和输入采用光电隔离技术，通过广州赛宝认证中心最严格的4kV快速脉冲群测试（对通讯和电源）和8kV静电抗干扰测试，可直接安装在含大功率设备的电柜中，适合恶劣电磁环境下使用。

3.电路板全部采用防水，防尘，绝缘处理，适合潮湿，高温的环境。

4.水泵远程控制器可以定时发送水泵信息，保证值班人员时刻掌握水泵运行情况。

5.若水泵远程控制器所处位置手机信号偏低，短信模块自动发送提醒短信。

6.值班人员可以主动发送短信，随时查询当前的报警状况和水泵状态。
