水泵和取水点远距离通讯方案

一、概述

水泵根据水源点情况自动进行启停，这是水泵的常见应用，但实际现场中有些水泵机组与水源点距离较远，布线成本极高，因此通过无线，并对水泵实施远距离控制成为有效节约系统施工成本、降低系统维护费用、提高安装工期效率的有效途径。 GRM200是一款针对水泵根据水源状况自动启停的远程智能控制设备，他由水源报警终端与水泵控制终端组成，报警终端与水源的水位计或PLC等连接，控制终端连接水泵机组，以短信网络做为相互通讯的手段，当水源出现状况，如水位超出预警水位时，报警终端即会发出短信通知控制终端控制水泵的启停，同时，用户的手机也会收到报警短信，用户也可直接用手机发送短信控制水泵的启停。该产品使用灵活、性能稳定、维护简单，是目前最佳的水泵远程控制方案。

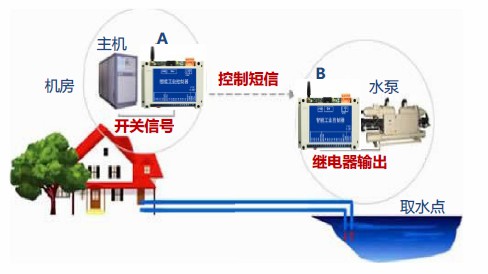

二、系统示意图:

系统中有液位传感器，输出为模拟量信号，现场增加工业无线控制终端GRM200G，实现模拟量实时数据的采集，无需配置就可以以GPRS的方式上发到云服务器，完成短信报警、短信查询、手机或电脑网页监控等服务。值班人员可以发短信或者拨号查询液位或水泵压力，当液位过高或过低，水泵压力过高或者过低时会自动发短信和打电话通知值班人员，值班人员也可以用手机或电脑网页实时查看现场数据，模块还能定时自动发送短信给值班人员汇报实时压力，一个模块就实现了这些功能，使用方便，由于采用非透传方式流量少，可靠性高。

中控室用电脑实时监控现场，使用我司自主研发的组态软件方便数据管理，压力实时监控、存储、查询、报表、打印、曲线等，这时只需要中控室电脑能够上网就能获取到远程数据。GRM200G模块具有8路模拟量或开关量输入、4路继电器输出。可以接入可其他传感器或者带通信的控制器为系统扩展。

三、主要功能：

1.水池水位过低时，模块发短信给远程取水点的水泵，远程水泵开启

2.水池水位过高时，模块发短信给远程取水点的水泵，远程水泵关闭

3.手机发短信或者拨号查询水泵电压，电流

4.手机发短信或者拨号查询水管压力

5.手机发短信查询水泵状态，水泵运行时间

6.水泵过载或故障时通知值班人员手机

7. 手机、电脑网页监控

8. 电脑软件集中监控管理，数据记录，曲线分析
