水源井泵站PLC远程监控系统方案

项目现有生产用深井为二号、四号、八号井，共计三口深井，目前三口井的泵房均采用有人轮班值守方式，该值守方式占用了大量的人力资源。为了提高用户人力资源利用率、减小运营成本、提高泵房供水可靠性、保障公司生产用水，用户将在三口深井泵房安装水源井泵房远程测控系统（管控平台）。

选择二号井泵房值班室作为水源井泵房远程测控监视系统（管控平台）的控制中心。二号井泵房与控制中心相邻，距离较近，可直接与控制中心建立通信连接；四号井、八号井由于距离太远各采用巨控GRM500 PLC专用无线通讯模块与控制中心建立通信连接，同时，在巨控GRM500远程模块具备短信发送功能，当有事件时，GRM500能够及时发送短信和拨打电话通知相关人员，巨控GRM500还支持移动端手机APP远程监控，随时随地了解现场工作状态。

二号井泵房电机采用软启动，四号井、八号井泵房电机采用变频启动，在现有启动柜上做局部改造，加装远程就地控制选择开关，实现远程与就地控制。

水源井泵房远程测控监视系统（管控平台）包含远程测控系统和视频监控系统两大子系统，该系统分两个部分介绍，分别为远程测控系统和视频监控系统。系统预留2套与泵房通讯的配套接口，以备日后扩展之用。

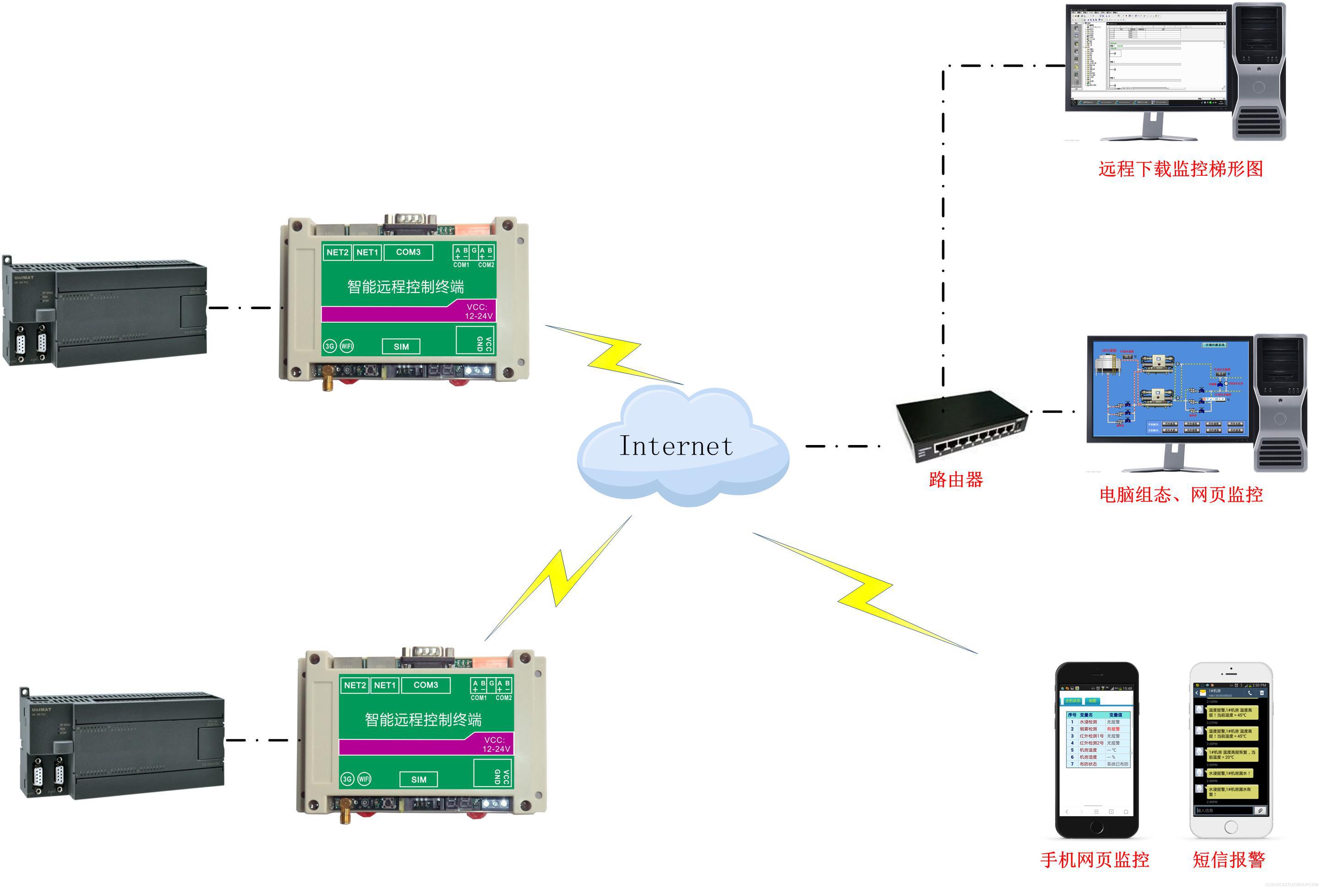

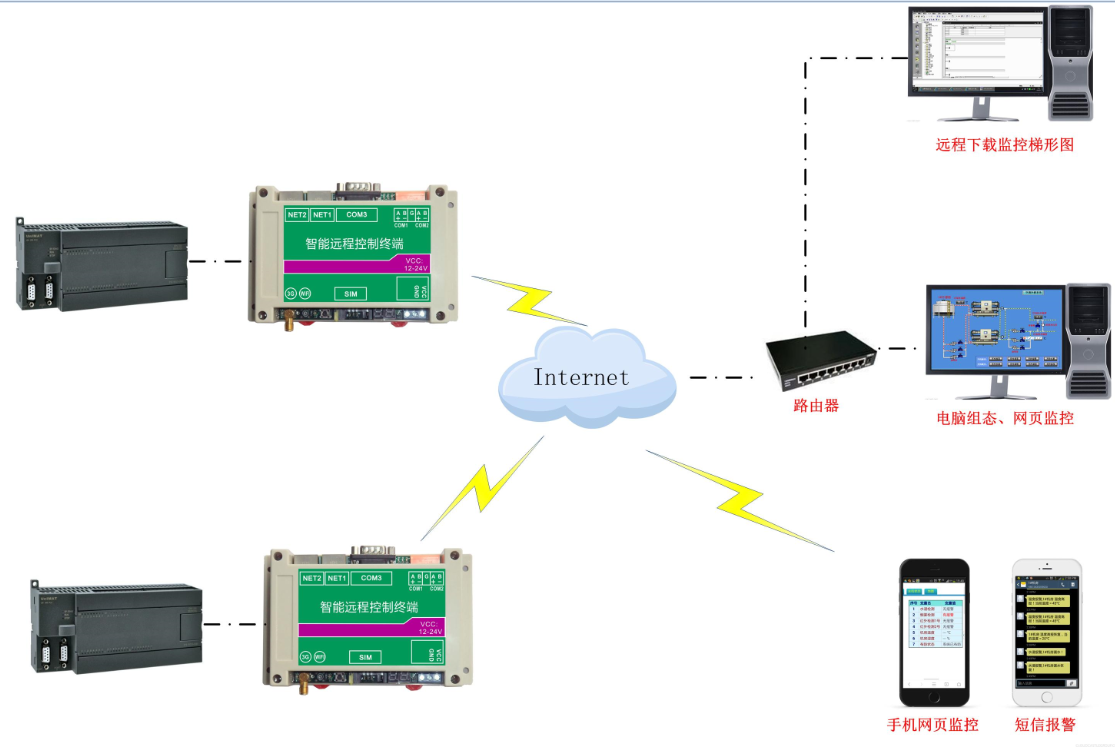

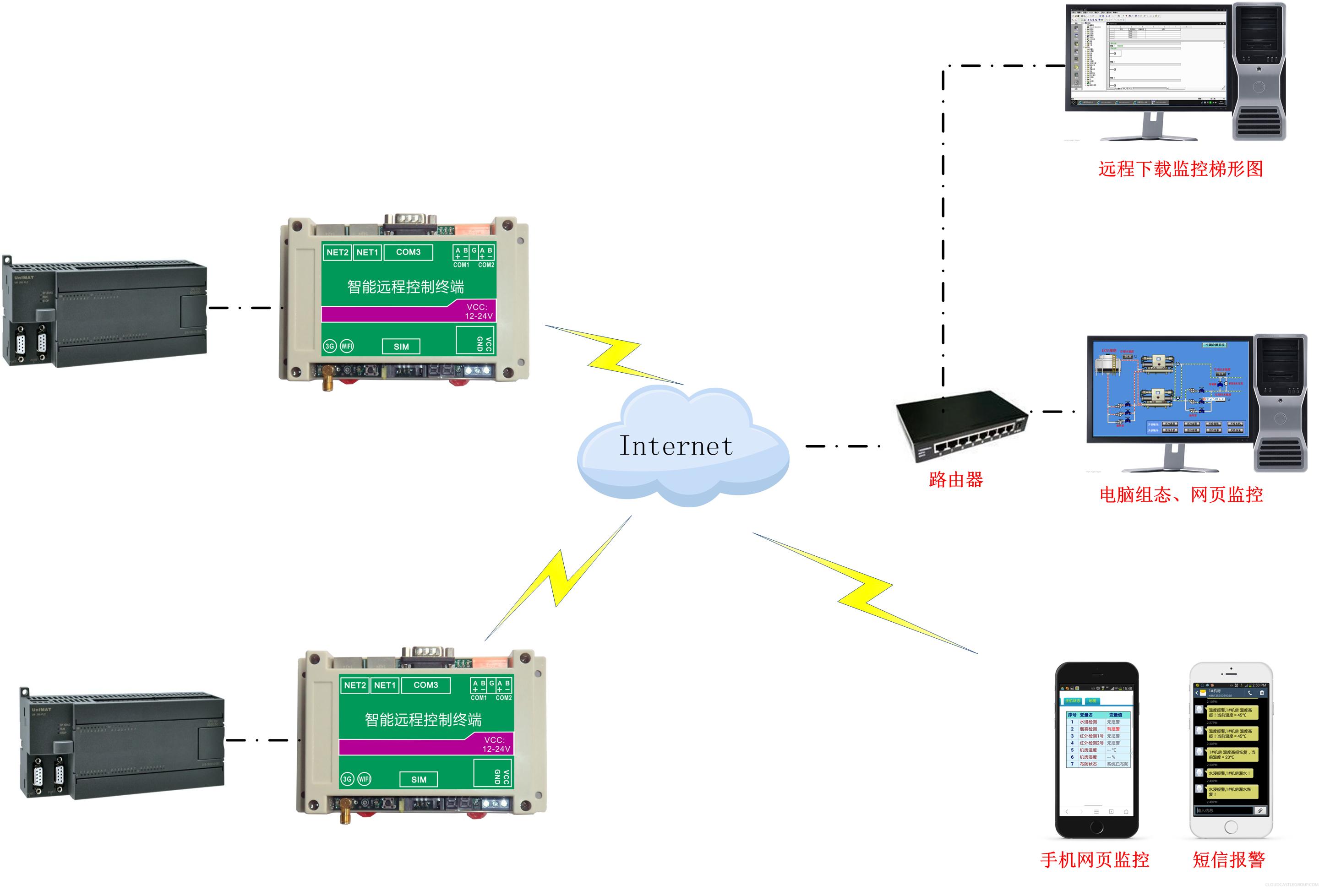

远程测控系统是利用传感器、西门子PLC和泵房远程终端巨控GRM500，泵房现场的数据进行实时采集、处理，通过成熟的4G网络将现场数据上传到控制中心监控组态软件或将控制中心的指令下传到泵房终端单元和执行机构。系统应包含传感器、PLC、泵房远程终端单元GRM500模块、4G通信线路、控制中心、执行机构。

远程测控系统是水源井泵房远程测控监视系统（管控平台）中的核心子系统，具备以下几个功能：

一、操作功能

1、能够由控制中心控制泵房水泵电机的启停，可以在现场手动操作电机的启停，并且有远程就地选择联锁装置。

2、能够由控制中心控制泵房电动闸阀开、闭，可以在现场手动操作电动闸阀开、闭，并且有远程就地选择联锁装置。

3、控制中心能够远程设置终端单元的参数。

4、故障短信电话提醒。

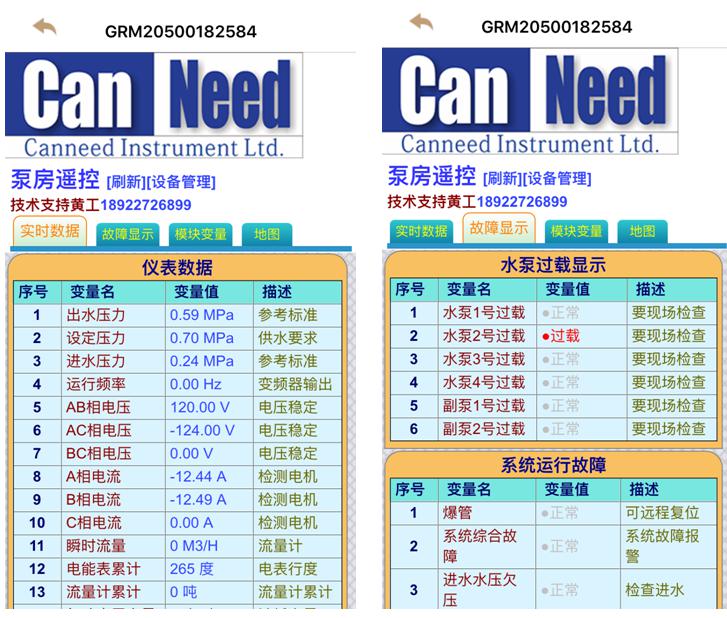

5、支持手机APP远程监控泵房数据。

二、数据采集、处理与传输功能

GRM500模块能够采集供水管道的压力、瞬时流量、累积流量、水井动水位（可选项）、三相电机的线电压、相电压、相电流、泵房内电机外壳的温度、有功功率、无功功率、有功电量、无功电量、功率因数以及有无人闯入等数据，并上传到控制中心。

三、报警功能

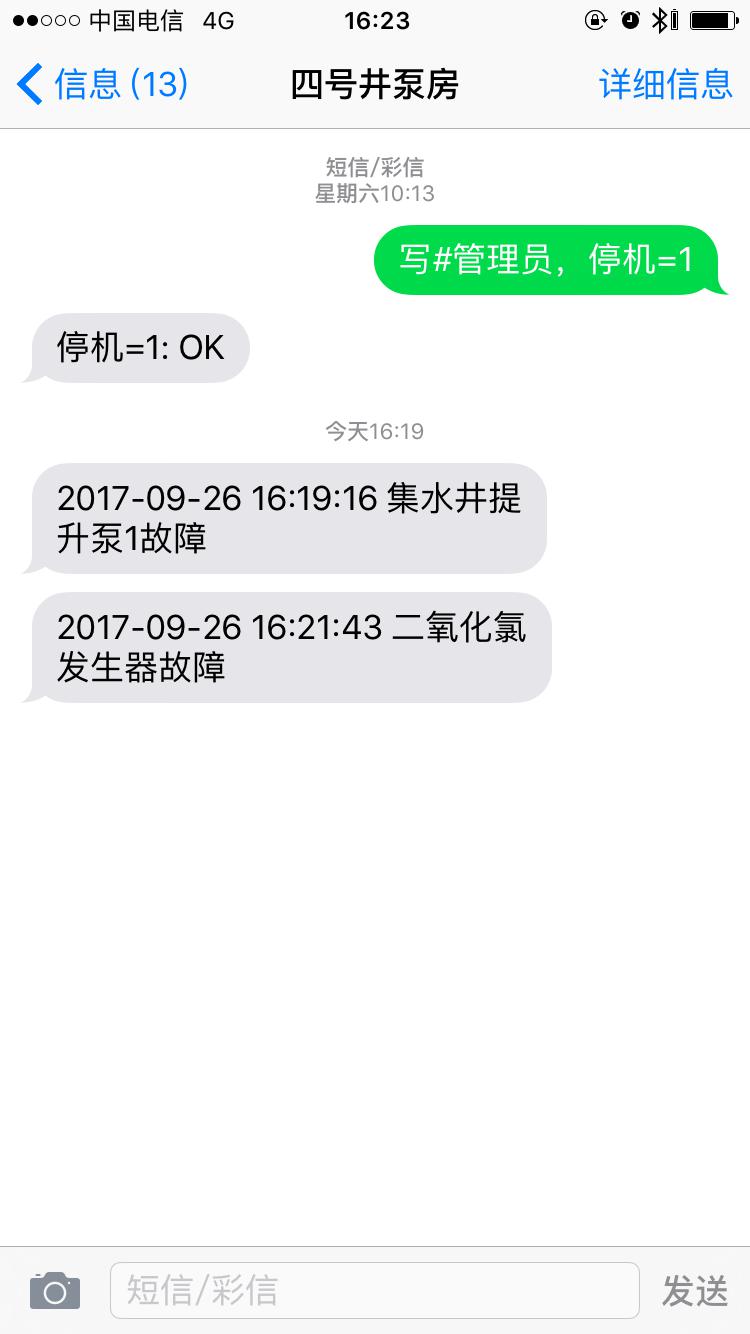

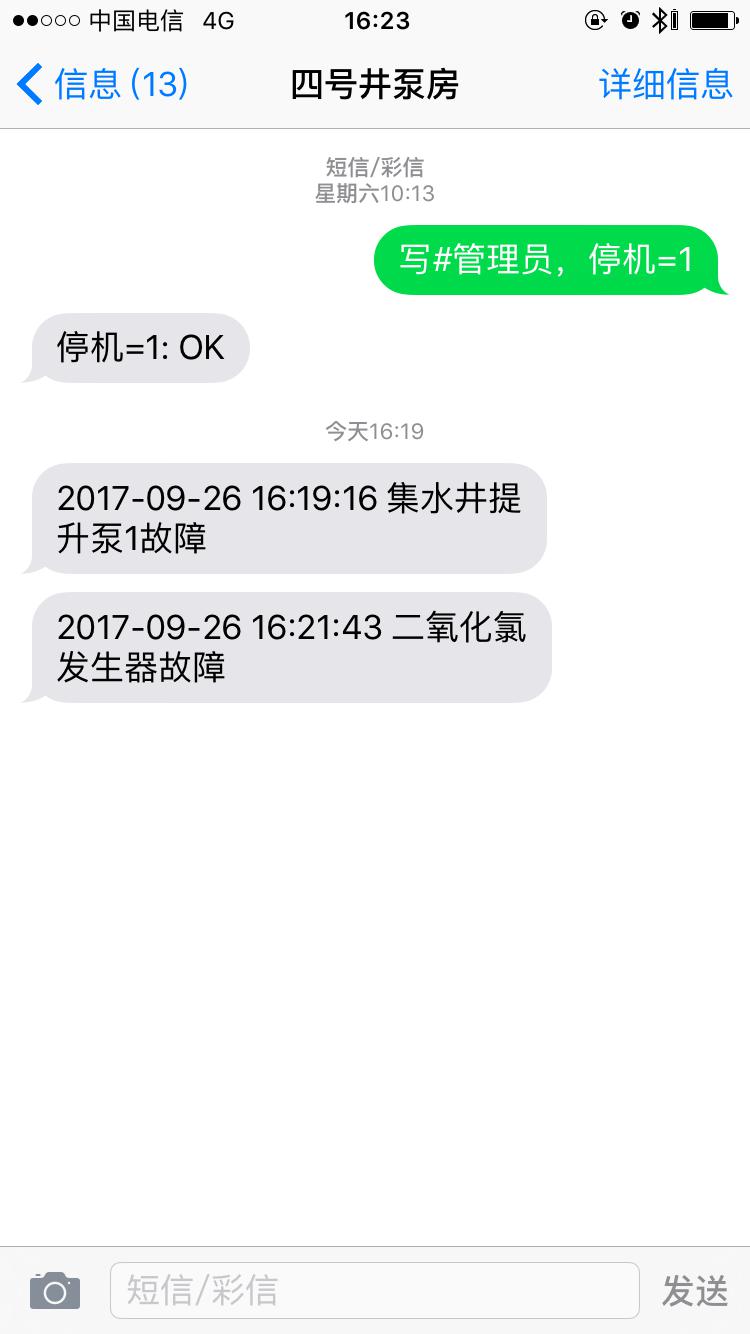

终端单元能够检测电机失压、过压、外壳温度、三相电流平衡、过载、轻载（小于额定负载的30%）。当以上被检测量超过报警值时，泵房的GRM500远程终端单元能够主动向以短信发送警告信息相关人员，同时远程控制中心的组态软件在电脑上弹出警告对话框和发出音响告警，但电机仍可正常运行。警告对话框和GRM500发送的短信内容包含发出警告的地点、警告的内容报警时被检测量的数值和时间。

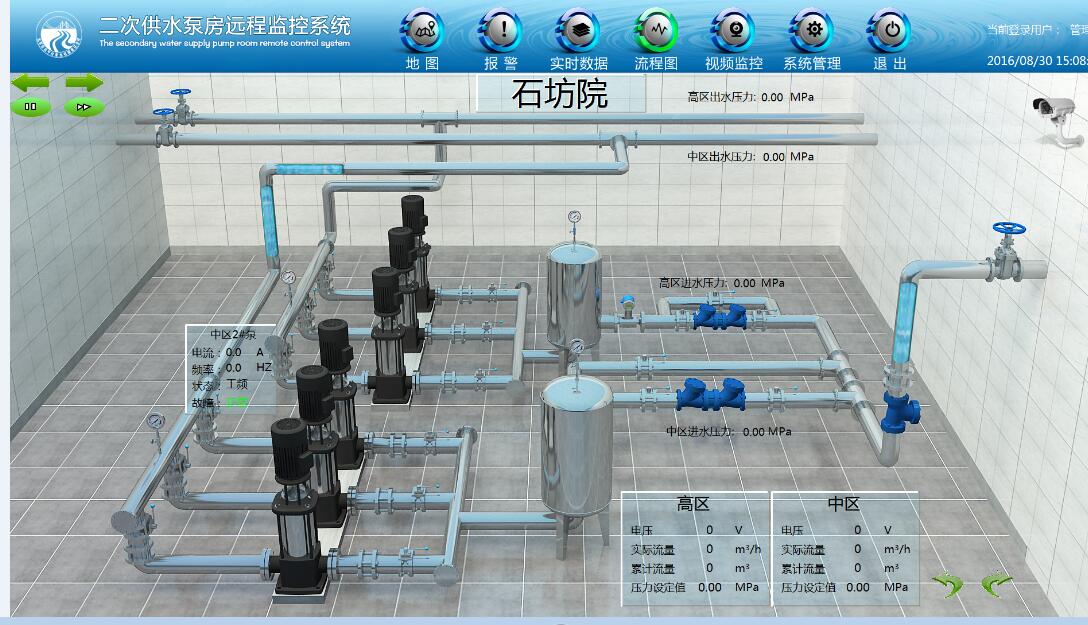

四、组态软件管理功能

1、管理员可以设置用户权限，每个用户拥有独立的账号和密码。

2、软件具有事件记录功能，记录下每日各用户登陆时间、操作内容、系统报警事件、系统动作事件，并生成报表。

3、系统将每个泵房的供水管道的压力、瞬时流量、累积流量、水井动水位、三相电机的线电压、相电压、相电流、泵房内电机外壳的温度、有功功率、无功功率、有功电量、无功电量、功率因数、开关机时刻、开机运行时间、平均每方水耗电量、有无人闯入和六个泵房累积流量之和、累积有功电量之和、平均每方水耗电量等变化量的实时动态数据生成日、周、月、年曲线图和报表，在曲线图和报表中自动标出最大值和最小值，并建立历史数据信息，存储每天上传的数据，以便日后调阅。

4、可以连接打印机打印报表、曲线图。
