工控行业之泵站网页控制方案（西门子S7-300）

应用难点：

全部水泵由S7-300进行控制，S7-300 的数据要求远传到数据中心，数据中心无固定IP,需要同时手机监控客户要求短信能控制水泵，方便值班人员不在电脑旁也能操作。 客户要求故障时，不单电脑能记录报警，要求直接短信并拨号通知值班人员！

应用对策：

GRM202G 是业内直接支持MPI协议的专用无线通讯模块 ，无需固定IP，无需动态域名绑定。一个模块即可实现短信控制，短信报警，网页监控，电脑远程监控。巨控科技GRM202G不同于普通的DTU模块，是专用的 PLC无线通讯模块，支持如下PLC

   1、MODBUS主机协议，该协议支持所有使用MODBUS通讯协议的设备，如AB，LG，信捷，台达。

   2、MODBUS从机协议。可用于连接触摸屏。

   3、PPI协议支持 GRM200与西门子S7-200系列PLC之间的通讯

   4、MPI协议支持GRM200与德国西门子公司S7-300， S7-400 PLC的通讯

   5、三菱FX系列PLC协议，使用485BD通讯板卡，支持FX系列PLC全部型号。

   6、三菱Q系列MELSEC协议.

   7、台达DVP系列PLC协议

硬件组成：

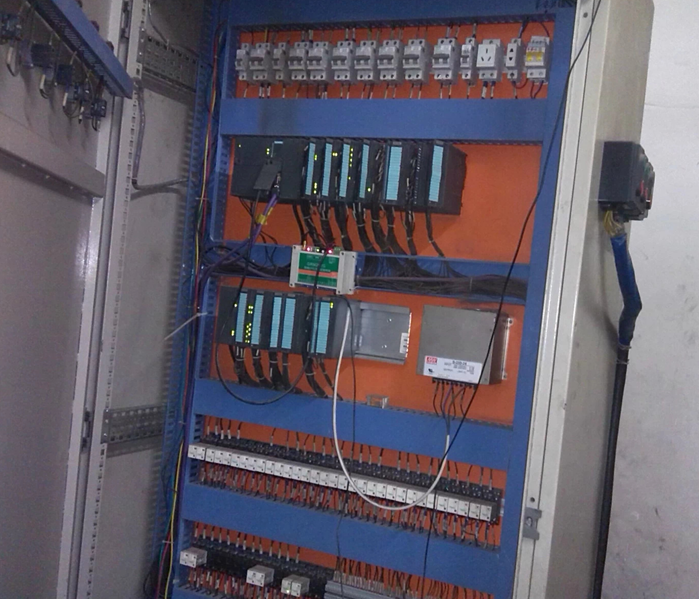

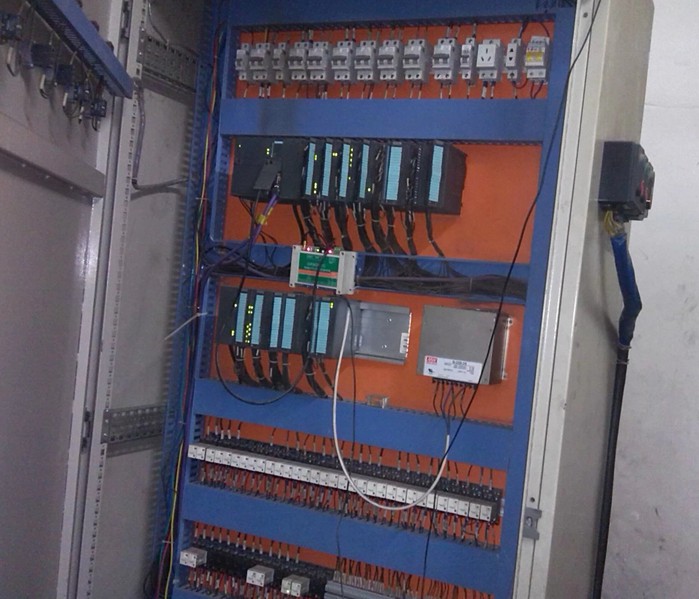

采用GRM202G，通过485接口与S7-300连接，采用MPI协议。

功能要求：

    1、通过手机网页可以随时监控浊环水池，中频电机柜，净环水冷却泵等水泵的运行，故障状态进出水温度，压力等。监控的水泵约20台，模拟量和开关量共计200余点。

    2、要求能通过发短信给模块，控制S7-300，启停水泵。

    3、当水泵故障，压力温度过高时，短信通知，并拨号给值班人员报警。彻底杜绝安全隐患。

    4、远程电脑通过巨控组态软件直接监控，并记录水泵报警和启停记录，实现有据可查。

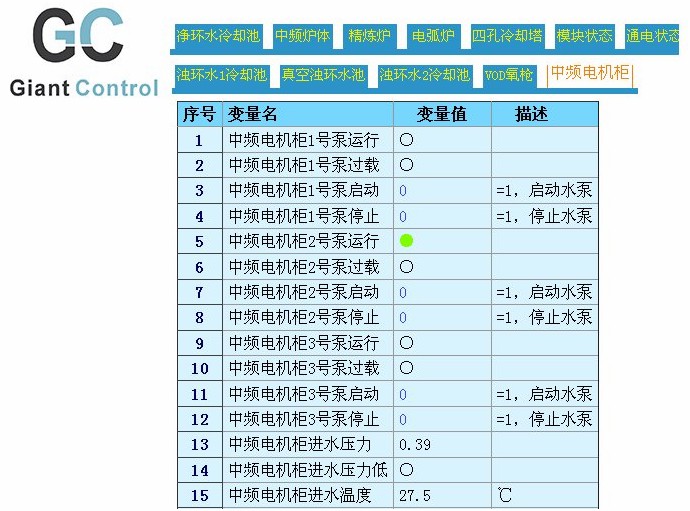

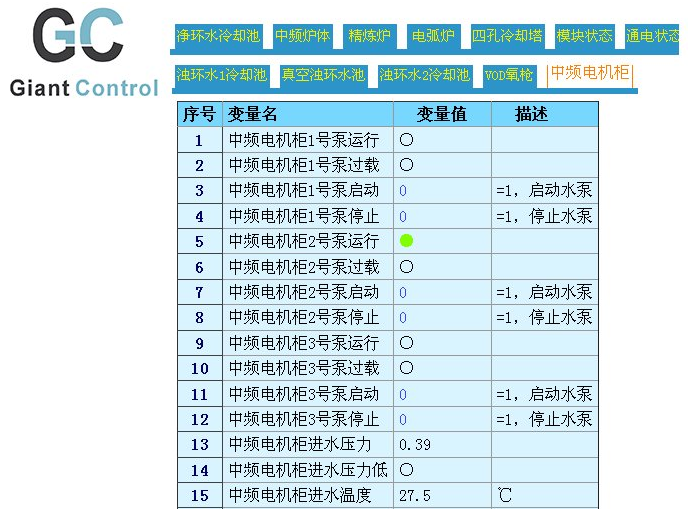

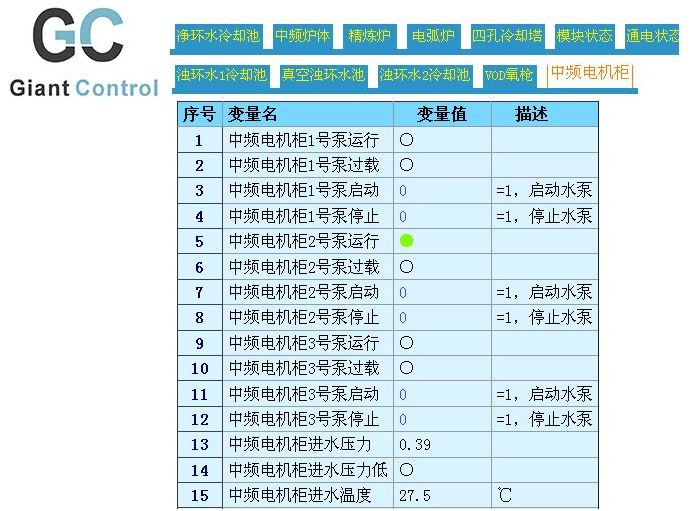

             网页监控，也可以直接点击启停水泵！

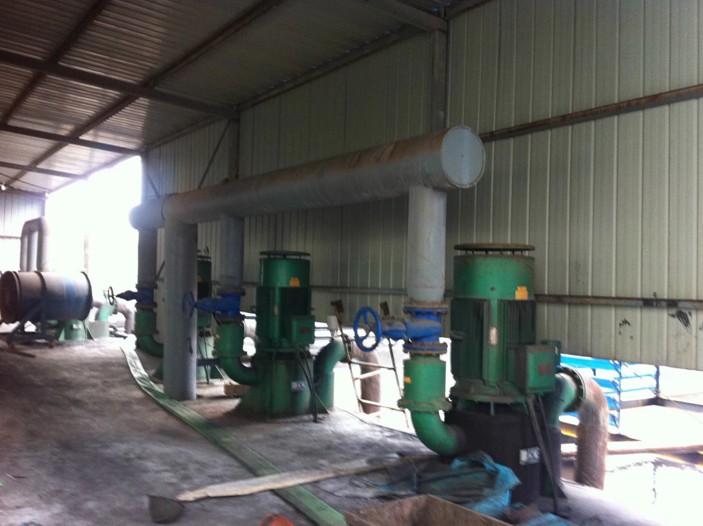

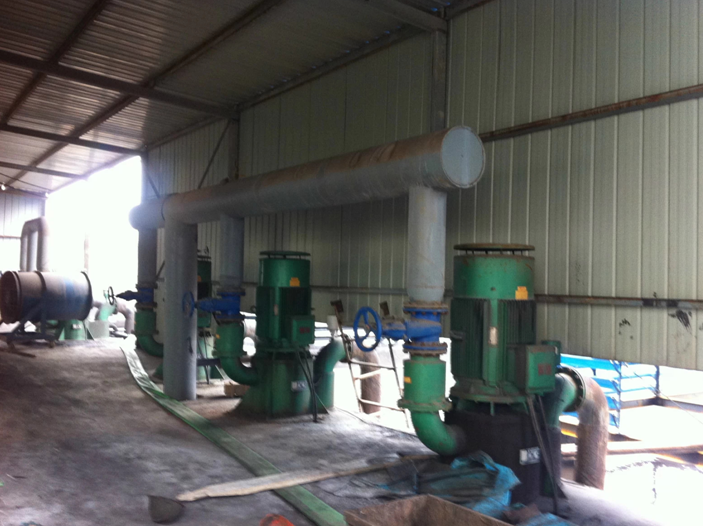

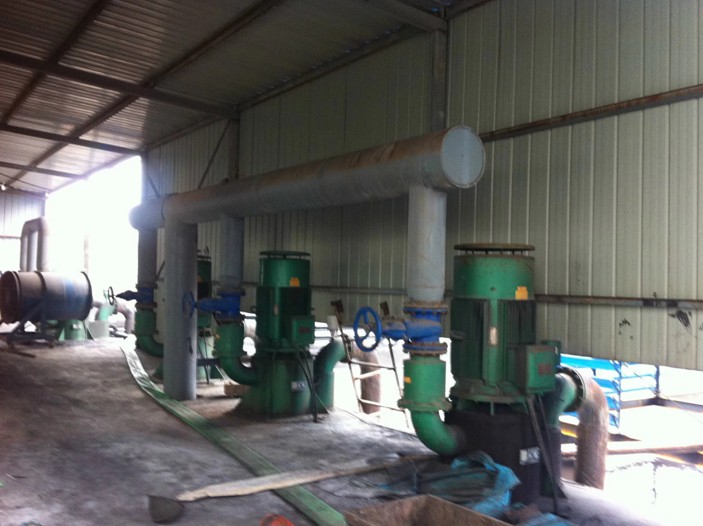

     现场的水泵

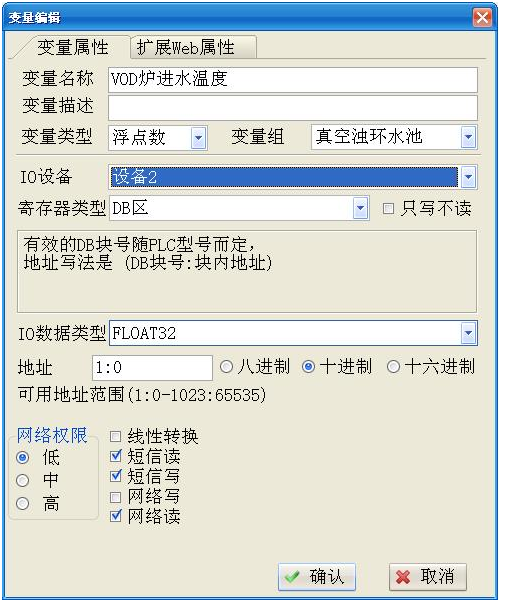

     GRM模块直接配置S7-300的DB块数据（类似触摸屏组态，简单好用）
